Реле стало первым в истории — задолго до ламп и транзисторов — усилителем электрических сигналов. С помощью реле напрямую не усилить предвыборную речь кандидата в президенты, но если текст закодировать нулями-единицами, как мы это будем делать далее, то реле справится с такой задачей ничуть не хуже любого другого устройства, — именно на этом свойстве было основано его применение в телеграфе Морзе.

Конечно, быстродействие реле, как ключевого элемента, оставляет желать лучшего — даже о килогерцах здесь речь не идет, обычная скорость срабатывания составляет для самых малогабаритных и быстродействующих реле составляет десятки миллисекунд, что соответствует частотам в десятки герц. Но в режиме быстрого переключения реле использовать и не надо, для этого существуют другие электронные компоненты. Реле хороши там, где нужно надежно коммутировать нагрузку с минимальными потерями в контакте. Огромным преимуществом реле является не только полная гальваническая развязка между входом и выходом, но и низкое сопротивление контактов. По этой причине их применяли до самого последнего времени, например, для коммутации в измерительных схемах, где очень важно, чтобы сопротивление измерительных цепей было минимальным и стабильным. Учтите, что указываемые в справочниках параметры контактов (типа «переходное сопротивление не более 1 Ом») обычно сильно завышены, они рассчитаны на наихудший случай.

На рис. 3.15, а изображена схема простейшего электромагнитного реле, а на рис. 3.15, б — его подключение.

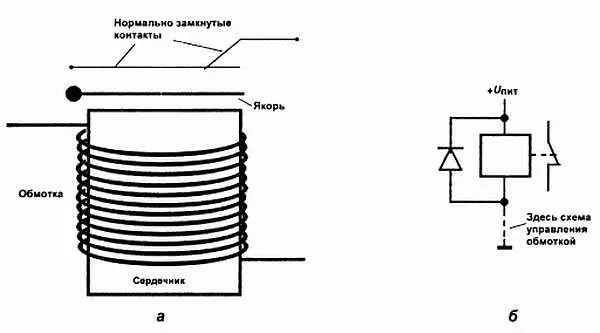

Рис. 3.15. Схематичное устройство ( а) и рекомендуемая схема включения ( б) электромагнитного реле

Любое реле— независимо от конструкции— обязательно содержит три главных компонента: обмотку, якорь и контакты, последних может быть от одной пары до дюжины. Контакты бывают нормальнозамкнутые (тогда при срабатывании реле они размыкаются, см. рис. 3.15), нормальноразомкнутые (при срабатывании замыкаются) и перекидные.

Обмотка реле представляет собой катушку индуктивности (соленоид), около Которой (или в которой) при подаче тока перемещается якорь, выполненный Из ферромагнитного материала. Разумеется, вокруг этой базовой конструкции за много лет были накручены различные «прибамбасы»: так, существуют реле, которые при каждой подаче импульса тока перебрасываются в противоположное положение, реле, контакт в которых может иметь три стабильных положения, т. е. трехпозиционные (замкнуто — нейтраль — замкнуто) и т. п., но мы их не будем рассматривать, потому что большинство функций таких специализированных реле давно выполняют логические микросхемы, и куда успешней.

Подробности

Несколько отличаются по конструкции т. н. герконовые реле, у которых якорем служат сами контакты. Слово «геркон» расшифровывается, как «герметизированный контакт». Герконы выпускаются и отдельно, они представляют собой стеклянную трубочку с двумя или тремя выводами от запаянного в нее контакта (простого или перекидного), защищенного таким образом от влияния внешней среды. Контакт под воздействием внешнего магнитного поля (например, при поднесении постоянного магнита) может замыкаться и размыкаться. Герконы часто служат в качестве датчиков положения. Герконовые реле обычно представляют собой такой геркон, на который намотана обмотка с теми или иными параметрами.

Главным и основным свойством, побуждающим инженера-электротехника и электроника прибегать к обычным реле в век господства транзисторов и микросхем, является полная (более полной и представить себе трудно) гальваническая развязка не только обмотки от коммутируемого напряжения, но, если пар контактов больше одной, то и различных коммутируемых напряжений друг от друга. Коммутация происходит чисто механическим способом, потому коэффициент усиления по мощности у реле ого-го-го какой! Например, обмотка реле РЭС9 потребляет 30 мА при 27 вольтах, что составляет меньше ватта, но может двумя парами контактов коммутировать нагрузки до 1 А при 220 вольтах переменного тока на каждый контакт в отдельности, т. е. в сумме почти полкиловатта! В этом отношении их могут «переплюнуть» только оптоэлектронные реле, о которых речь шла ранее.

Главный недостаток электромагнитных реле в сравнении с полупроводниковыми устройствами — энергетический порог, с которого начинается управление обмотками, весьма велик. Все же токи в 30–50 мА при напряжениях 15–27 вольт, т. е. мощности порядка ватта (это для малогабаритных реле — для реле покрупнее нужна еще большая мощность) — запредельны для современной электроники, и это слишком большая роскошь, если требуется всего только включить нагрузку в виде лампочки. В справочниках приводится либо величина тока через обмотку, либо величина рабочего напряжения, что равнозначно, потому что величина сопротивления обмотки тоже всегда указывается. Обычно одинаковые типы реле имеют разновидности с разными сопротивлениями обмоток (это определяется т. н. «паспортом реле»).
