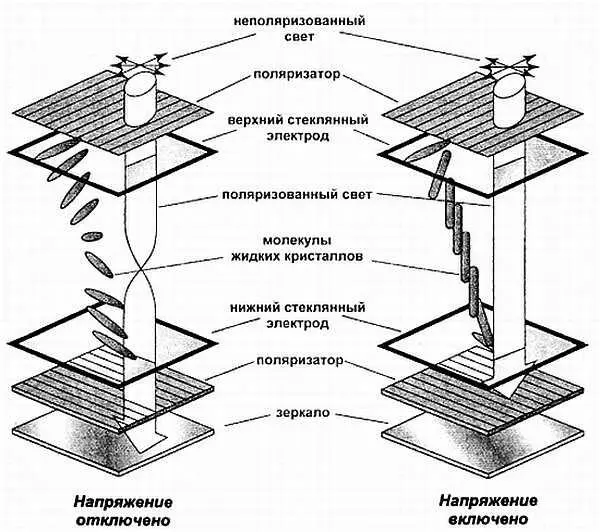

Рис. 3.14. Устройство пассивной ЖК-ячейки

Здесь слой жидких кристаллов толщиной несколько микрон находится между двумя стеклянными электродами, причем за счет специальной структуры поверхности стекла молекулы кристалла ориентированы параллельно плоскости этих электродов. Сверху и снизу такого «сэндвича» расположены пластины-поляризаторы, ориентированные перпендикулярно друг другу. Толщина слоя жидких кристаллов рассчитана так, что в исходном состоянии он поворачивает плоскость поляризации световой волны ровно на 90°. В результате в обесточенной ячейке (на рис. 3.14, слева) свет беспрепятственно проходит через весь «пирог», отражается от зеркала (оно сделано матовым, чтобы не отражало окружающих предметов) и возвращается обратно. Подобная матрица в обесточенном состоянии выглядит, как обычная стеклянная пластинка.

Когда вы подаете на электроды напряжение (на рис. 3.14, справа), то электрическое поле ориентирует молекулы жидкого кристалла вдоль его силовых линий, т. е. перпендикулярно плоскости электродов. Жидкий кристалл теряет свои свойства и перестает поворачивать плоскость поляризации света. За счет перпендикулярной ориентации поляризационных пластин весь «пирог» перестает пропускать свет. Образуется черная точка (или сегмент цифрового индикатора — в зависимости от конфигурации электродов).

Подобные монохромные ЖК-дисплеи всем хорошо знакомы, и используются в наручных и настольных часах, в портативных измерительных приборах, в дисплеях калькуляторов, плееров, магнитол, фотокамер. Величина напряжения сверх некоего, очень небольшого, предела (порядка 1–3 В), на «яркость» (точнее, на контрастность) такой ячейки практически не влияет. Поэтому таким способом получаются очень контрастные, выразительные монохромные цифробуквенные индикаторы и небольшие табло, для приличной разборчивости символов на которых достаточно лишь слабой внешней засветки.

Управлять сегментами такого индикатора, кстати, приходится с помощью разнополярного напряжения (это существенное, но не принципиальное Неудобство), потому что однажды «засвеченный» сегмент может оставаться в таком состоянии часами даже после снятия напряжения с электродов, И возвращать в исходное состояние его приходится принудительно, подачей напряжения противоположной полярности.

Пассивные ЖК-матрицы как уже говорилось, отличаются практически нулевым потреблением энергии, но имеют малое быстродействие — система параллельных электродов по сути представляет собой отличней конденсатор, Да еще и заполненный электролитом (жидкими кристаллами) как будто специально для увеличения его емкости. Вместе с неизбежно высоким сопротивлением тончайших прозрачных электродов ячейка образует отличный фильтр низкой частоты. Поэтому время реакции при подаче импульса напряжения — сотня-другая миллисекунд. Для цифровых индикаторов это не имеет никакого значения, но для компьютерных и телевизионных дисплеев с сотнями тысяч и миллионами ячеек это никуда не годится, потому там необходимы активные матрицы, содержащие усилительные тонкопленочные транзисторы (TFT).

Управляют ЖК-дисплеями обычно от специальных микросхем-драйверов, с одной из таких микросхем мы познакомимся в главе 10. Следует отметить, что применение ЖК-индикаторов, на взгляд автора, оправданно лишь в автономных устройствах, где важно низкое потребление. В приборах, питающихся от сети, целесообразнее светодиодные индикаторы — они значительно красивее и эргономичнее. Однако сформировать на светодиодах произвольное изображение (например, даже просто отобразить названия месяцев и дней недели в часах-календаре) гораздо сложнее, чем на ЖК-дисплее, конфигураций которых выпускается значительно больше.
