Оптоэлектроника

В оптоэлектронных приборах (оптронах) через светодиод (обычно инфракрасный, о них мы поговорим далее) пропускается зажигающий его ток, в результате чего в воспринимающем р-/г-переходе фотодиода (или фототранзистора) ток резко возрастает. Между входным светодиодом и выходом при этом имеется изолирующая прокладка, которая позволяет гальванически развязать выводы входа и выхода.

Самый простой вариант такого прибора— диодная оптопара (рис. 3.12), которая обычно служит для электрически изолированной передачи линейных сигналов (например, звуковых колебаний или уровней постоянного тока в регулирующих устройствах). В ней обратный ток ( I вых) приемного диода линейно зависит от управляющего тока через светодиод ( I вх). Обратите внимание, что рабочая полярность для фотодиода обратная, чем для обычного, отчего у таких компонентов, если они выпускаются в отдельном корпусе, плюсом помечен катод, а не анод.

Рис. 3.12. Диодная оптопара

Встречаются и варианты оптоэлектронного реле: так, бесконтактное реле типа D24125 фирмы Crydom позволяет коммутировать переменное сетевое напряжение до 280 В при токе 125 А, путем подачи напряжения 3–5 В при токе 3 мА через управляющий светодиод (т. е. прямо от логической микросхемы). 10 мВт напрямую управляют мощностью примерно в 35 кВт (при полной гальванической развязке) — ей-богу, совершенно беспрецедентный случай, обычным электромагнитным реле недоступный! Тем не менее обычные электромагнитные реле также довольно широко применяются, и мы далее остановимся на них подробнее.

Набиравшая обороты космическая отрасль быстро сосредоточила усилия вокруг реализации другого эффекта: возможности генерации тока в полупроводниковом переходе под действием света, а также картинка искусственного спутника Земли с широко раскинутыми темно-синими панелями солнечных батарей теперь стала уже традиционной. Но вероятно можно таким образом и генерировать свет, если подавать на р-n -переход напряжение? Оказалось, что можно, но это было реализовано далеко не сразу.

Светодиоды

Первым «поддался» инфракрасный (невидимый глазом) и красно-зеленый участок спектра. К началу 80-х годов полупроводниковые светодиоды (LED— Light Emission Diode), излучающие в ИК-диапазоне, уже стали широко использоваться в дистанционных пультах управления, а красненькие и зелененькие сигнальные светодиоды, хоть и были тогда еще куда тусклее традиционных лампочек накаливания, зато намного более долговечными И потребляли существенно меньше энергии.

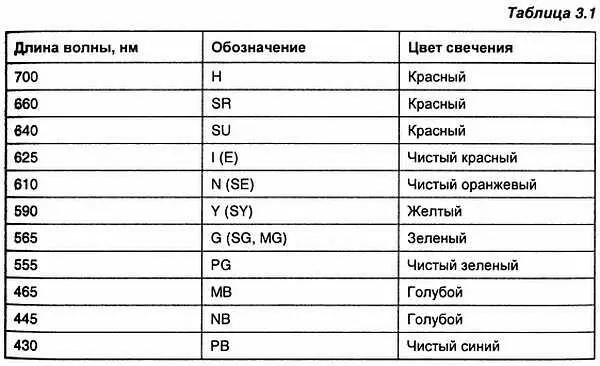

В настоящее время все основные проблемы решены и освоен фактически весь видимый спектр, включая синий и даже ультрафиолетовый диапазон. Характерная особенность любых светодиодов— они излучают свет одной (точнее, близкой к этой одной) длины волны, из-за чего насыщенность излучаемого света превосходит все чаяния художников. Существует не менее двух десятков разновидностей светодиодов для разных длин волн, охватывающих все цвета видимого спектра (частично они перечислены в табл. 3.1, соответствующей продукции фирмы Kingbright).

Светодиоды бывают обычной и повышенной яркости. Их выбор определяется практическими соображениями. Так, в большинстве случаев повышенная яркость не нужна и только будет слепить глаза, если светодиод установлен в качестве, скажем, индикатора наличия напряжения, причем регулировать такую яркость к тому же непросто. Очень тщательно следует подходить и к выбору корпуса: матовый (диффузный) рассеиватель обеспечивает меньшую яркость, зато светящуюся полусферу видно под углом почти 180° во все стороны.

Со схемотехнической точки зрения все светодиоды, независимо от цвета свечения, представляют собой обычные диоды, за одним исключением — прямое падение напряжения на них превышает обычные для кремниевых р-n -переходов 0,6 В и составляет: для красных и инфракрасных 1,5–1,8 В, для желтых, зеленых и синих — 2–3 В. В остальном их включение не отличается от включения обычных диодов в прямом направлении. Светодиод есть прибор, управляемый током (а не напряжением, как лампа накаливания), поэтому должен иметь токоограничивающий резистор. Значение тока, при котором практически любой светодиод нормально светится, составляет 3–8 мА (хотя предельно допустимое может быть и 40 мА), на эту величину и следует рассчитывать схему управления светодиодами. При этом нужно учитывать, что яркость, воспринимаемая глазом, не зависит линейно от тока, поэтому вы можете и не заметить разницу в свечении при токе 5 или 10 мА, а разница между 30 и 40 мА будет еще менее заметной.
