Другим недостатком обмоток реле, как нагрузки для полупроводниковых приборов, является то, что они представляют собой индуктивность. Для постоянного тока зто просто сопротивление, но в момент переключения она может доставить немало неприятностей. В момент разрыва или замыкания управляющей цепи на обмотке реле возникает импульс напряжения (по полярности он препятствует направлению изменения тока в обмотке), и если индуктивность обмотки велика, а ее собственное (активное) сопротивление мало, то импульс этот может вывести из строя коммутирующий прибор (например, транзистор). В любом случае это создает сильные помехи остальным элементам схемы по шине питания. Поэтому при стандартном включении реле всегда рекомендуется устанавливать параллельно его обмотке диод (даже если коммутация происходит не от полупроводниковых источников, а от таких же реле) в таком направлении, чтобы в статическом режиме, когда все успокоилось и никто ничего не коммутирует, диод этот тока не пропускал (см. рис. 3.15, б ). Тогда выброс напряжения ограничивается на уровне напряжения на открытом диоде, т. е. 0,6 В. Для управления подобными элементами (кроме реле, это, например, обмотки двигателей) в мощные коммутирующие транзисторы, подобные показанным на рис. 3.9, б , часто устанавливают защитные диоды еще в процессе их изготовления. Маломощные реле, управляемые от логических схем, также не требуют установки специальных диодов, роль которых играют защитные диоды микросхем (см. главу 8 ).

Следует учитывать еще вот какую особенность электромагнитных реле: ток (напряжение) срабатывания у них много превышает ток (напряжение) отпускания. Так, если в характеристиках указано, что номинальное напряжение реле составляет 27 В, то это напряжение, при котором замыкание нормально разомкнутых до этого контактов гарантируется. Но совершенно не обязательно (а иногда и не нужно) выдерживать это напряжение длительное время. Так, 27-вольтовые реле спокойно могут удерживать контакты в замкнутом состоянии вплоть до того момента, пока напряжение на их обмотке не снизится до 5–8 В. Это очень удобное свойство электромагнитных реле — называемое гистерезисом, — которое позволяет избежать дребезга при срабатывании-отключении и даже сэкономить на энергии при работе с ними. Так, на рис. 3.16, а приведена схема управления реле, которое в начальный момент времени подает на него нужное номинальное напряжение для срабатывания, а затем неограниченное время удерживает реле в сработавшем состоянии при пониженной величине тока через обмотку.

На рис. 3.16 также приведены еще две классические схемы. Первая (рис. 3.16, б ) называется «схемой самоблокировки» и очень часто применяется в управлении различными мощными устройствами, например, электродвигателями станков. Мощные реле-пускатели для таких двигателей имеют даже специальную отдельную пару маломощных контактов, предназначенную для осуществления самоблокировки. В этих случаях ток через стандартные кнопки «Пуск» и «Стоп» не превышает тока через обмотку пускателя (который составляет несколько десятков или сотен миллиампер), в то время, как мощность разрываемой цепи может составлять многие киловатты, притом цепи трехфазной со всякими дополнительными неприятностями типа огромных индуктивностей обмоток мощных двигателей.

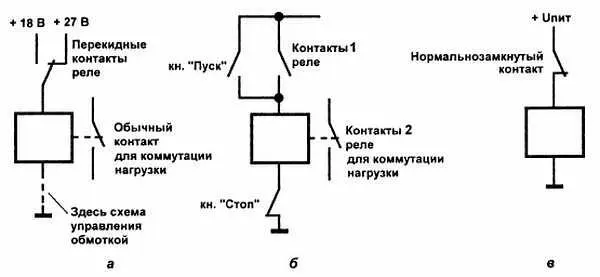

Рис. 3.16. Некоторые схемы включения реле:

а— со снижением напряжения удержания; б— схема самоблокировки с кнопками «Пуск» и «Стоп»; в— схема классического электромеханического звонка

Другая схема (рис. 3.16, в ) скорее забавна, и есть дань прошлому, когда никакой электроники не существовало. Это схема простейшего электрического звонка, которая может быть реализована на любом реле. Оно и само по себе при подключении по этой схеме задребезжит (правда, звук может быть самым разным, в зависимости от быстродействия и размеров реле, потому лучше употребить слово «зазуммерит»), но в обычном звонке якорь еще связывают со специальной тягой, которая в процессе работы стучит по металлической чашке, формируя звуковой сигнал. Есть и более простая конструкция электромеханического звонка, когда на обмотку реле просто подают переменное напряжение, от чего якорь вибрирует с его частотой (так устроены, например, звонки старинных телефонов с крутящимся диском), но нас тут интересует именно классическая схема, потому что в ней в чистом виде реализован другой основополагающий принцип электроники, так или иначе присутствующий в любых генераторах колебаний — принцип положительной обратной связи. Якорь в первый момент притягивается, в результате питание размыкается, якорь отпускает— питание замыкается, якорь притягивается и т. д. Частота генерируемых колебаний зависит исключительно от механической инерции деталей реле.
