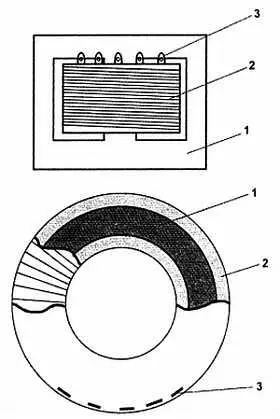

Рис. 4.1. Трансформаторы с Ш-образными тороидальным сердечником :

1— сердечник; 2— обмотки; 3— выводы обмоток

Если есть возможность, то лучше выбрать тороидальный трансформатор, т. к. у него меньшее магнитное поле рассеяния. В случае чего на него можно домотать недостающие обмотки или добавить витков к имеющимся. При выборе трансформатора следует предпочесть те, Которые залиты компаундом (в старинных конструкциях употреблялся просто парафин). По крайней мере, катушка с обмотками должна прочно, без люфта, держаться на стержне, а сами пластины должны быть обязательно плотно сжаты специальной скобой (естественно, это относится в первую очередь к Ш-образным трансформаторам). Иначе трансформатор неизбежно будет во время работы гудеть.

Одна из обмоток называется первичной — так как мы рассматриваем сетевые трансформаторы, то она всегда рассчитана на сетевое напряжение. Найти ее, если характеристики обмоток неизвестны, не очень сложно— она всегда имеет наибольшее сопротивление из всех, причем для малогабаритных трансформаторов это сопротивление может достигать сотен и даже тысяч ом. Иногда она поделена на две, которые перед включением нужно соединить (конец к началу), может иметь отводы для более точной подгонки напряжений или для обеспечения возможности переключения 220/120 В. Сравнивая сопротивления выводов между собой, можно найти эти отводы. Другой способ определения первичной обмотки — она всегда намотана наиболее тонким проводом (вообще, чем толще провод, тем меньше напряжение на обмотке, как мы увидим далее).

Остальные обмотки — вторичные, их можно соединять между собой в любой комбинации. Каждая обмотка имеет начало и конец. Для суммирования напряжений обмоток надо соединять конец одной обмотки с началом другой. Смысл понятий начала и конца обмоток очевиден: где начинали мотать обмотку, там начало. Если намотать следующую обмотку в том же направлении (а так всегда и поступают), то у нее начало будет там же, где и у первой. Если это фабричный трансформатор и выводы у него пронумерованы, то нечетные выводы принимаются за начала обмоток, а четные — за концы, т. е. при соединении двух обмоток с нумерацией выводов 1–2 и 5–6 для сложения напряжений нужно соединить вывод 2 первой обмотки с выводом 5 второй (или вывод 1 первой с выводом 6 второй), оставшиеся выводы 1–6 (или 5–2) будут, соответственно, началом и концом объединенной обмотки. Для серийно выпускающихся трансформаторов, а также у торгующих ими организаций имеются справочники по типовым разновидностям с указанием характеристик обмоток и нумерации их выводов.

Я надеюсь, что вам никогда не придется самим мотать сетевые трансформаторы, так что приведу только главное соотношение (его можно назвать «законом трансформатора»):

U 1/ U 2= n 1/ n 2,

где U 1, U 2— напряжение первичной и вторичной обмоток, n 1, n 2— число витков первичной и вторичной обмоток, соответственно.

Как видите, все необычайно просто. Если, скажем, первичная обмотка имеет 220 витков (это должен быть довольно мощный трансформатор, у маломощных число витков может составлять несколько тысяч), а вторичная — 22 витка, то при подключении к сети 220 В на вторичной обмотке будет 22 вольта. Токи находятся в обратном соотношении: если ток такой вторичной обмотки составляет 1 А, то первичная обмотка будет потреблять от сети 100 мА. Если вторичных обмоток несколько, то для определения потребления тока от сети их токи нужно пересчитать на первичную обмотку в отдельности (число витков при этом знать необязательно, достаточно только напряжения), а затем сложить. Можно пойти и другим путем — суммировать мощности, потребляемые вторичными обмотками (которые равны произведениям токов на напряжения), а затем поделить полученную сумму на 220, в результате получим ток в первичной обмотке.

Заметки на полях

Кстати, из этого закона вытекает простой метод определения числа витков в обмотках трансформатора, если это зачем-то нужно: намотайте поверх имеющихся обмоток несколько витков любого провода, включите трансформатор и измерьте напряжение на этой импровизированной обмотке. Поделив число намотанных витков на полученное значение напряжения, вы определите величину числа витков на один вольт, которая едина для всех обмоток, а далее пересчитать полученный результат уже не составляет трудностей.
