УКОРАЧИВАНИЕ КОРПУСА ПРИБОРА

При сборке портативного устройства, размещаемого в каркасе небольшой толщины, нередко возникает проблема монтажа полупроводникового прибора, имеющего значительную высоту корпуса, когда из-за нехватки места его невозможно разместить в горизонтальном положении. Это относится, например, к транзисторам в корпусе Т0220, которые встречаются чаще, чем приборы в небольшом корпусе (Т092). В то же время в малогабаритных устройствах с питанием от батарейки рассеиваемая мощность обычно невелика. В таком случае вполне допустимо аккуратно отпилить верхнюю часть корпуса с отверстием Или удалить ее с помощью кусачек.

ТЕЛЕФОННЫЕ СОЕДИНИТЕЛИ

Иногда телефонные соединители типа RJ на 4, 6 или 8 контактов нужно использовать для других целей. Такие соединительные элементы имеют ряд достоинств. Они недорого стоят, занимают мало места и надежно фиксируются. Однако для монтажа розеточной части соединителей требуется специальный инструмент — обжимные клещи. Такие клещи дорого стоят и обычно предназначаются только для одной модели розеток, поэтому их понадобится столько же, сколько имеется типов розеток. К счастью, можно выполнить монтаж простым способом с помощью тупой стороны лезвия ножа (рис. 1.17). Провода вставляются один за другим, а затем производится фиксация колпачка с помощью тисков. Возможно, предварительно потребуется провести несколько пробных операций. Для этого следует приобрести дополнительные розетки.

ГЕРКОНОВОЕ РЕЛЕ

Малогабаритные герконовые реле содержат герметизированные магнитоуправляемые контакты. Переключение инициируется магнитным полем, которое возникает при подаче питания на катушку реле.

Чувствительность геркона к магнитному полю довольно высока, поэтому каждый намагниченный элемент, расположенный вблизи от реле, может нарушить его работу.

Возможной причиной сбоя может стать громкоговоритель, содержащий сильный магнит. При этом иногда возникает непростая для анализа ситуация: сбой проявляется только тогда, когда крышка корпуса поставлена на место, а закрепленный на ней громкоговоритель приближен на опасное расстояние к печатной плате.

ВЫБОР СЕЧЕНИЯ ПРОВОДОВ

Для устройств, работающих со значительными токами (например, для инверторов или регуляторов скорости вращения двигателей), очень важно выбрать сечение сильноточных проводов. При решении этой задачи можно воспользоваться параметрами, представленными в табл. 1.1, где приведено рекомендуемое сечение провода (в мм 2) в зависимости от его длины и максимального тока.

ВОЗДУШНЫЙ ДРОССЕЛЬ

Дроссели (катушки индуктивности) не пользуются большой популярностью среди любителей. Их применяют довольно редко, и если они используются в публикуемых схемах, то в списках компонентов приводятся хорошо известные и доступные типы. При разработке импульсных источников питания иногда нужно изготовить нестандартный дроссель. Такая же потребность может возникнуть при изготовлении фильтра низких частот для подавления высокочастотных гармоник, например в схемах с широтно-импульсной модуляцией (см. главу 2 , разделы « Импульсная стабилизация напряжения » и « Широтно-импульсная модуляция »).

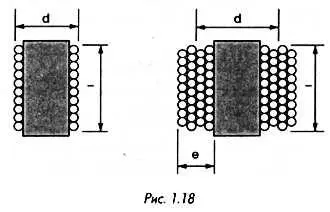

На приведенных ниже чертежах (рис. 1.18) представлены воздушные (то есть не имеющие ферромагнитного стержня) дроссели, которые несложно изготовить самостоятельно.

Для расчета индуктивности однослойных и многослойных катушек в зависимости от их размеров и числа витков используются несложные формулы, которые легко найти в учебниках или справочниках. Экспериментальную проверку индуктивности дросселя можно выполнить с помощью небольшой схемы измерения резонансной частоты колебательного контура, состоящего из конденсатора и изготовленного дросселя. Для этого потребуются генератор соответствующего диапазона частот и осциллограф.

Наконец, при выборе сечения провода для обмотки следует учитывать значение тока, который будет проходить через катушку, и использовать данные, приведенные в табл. 1.1.

МОНТАЖ СОЕДИНИТЕЛЯ ЛЕНТОЧНОГО КАБЕЛЯ

Осуществление большого числа соединений между двумя картами персонального компьютера или между картой и периферийными устройствами (например, дисководами) существенно упрощается благодаря применению плоских ленточных кабелей со стандартным расстоянием между жилами, равным 1,27 мм.
