Соединительные элементы, расположенные на концах или в средней части кабеля, обычно монтируются с помощью специального дорогостоящего инструмента. Нетрудно выполнить эту операцию, используя тиски с широкими губками. Следует соблюдать осторожность при размещении кабеля в соединителе, поскольку можно вставить контакты между проводниками и вызвать их замыкание. Губки тисков должны быть покрыты мягкими прокладками, чтобы не повредить соединители. Сжатие губок производится до легкого щелчка, свидетельствующего о том, что обе части соединителя зафиксировались в нужном положении. Следует помнить, что в случае неудачи повторить эту операцию невозможно, то есть у вас нет права на ошибку.

ПЕРЕМЫЧКИ НА ПЕЧАТНОЙ ПЛАТЕ

Как любители, так и многие профессионалы редко используют двусторонние печатные платы. Радиоаппаратура массового производства (видеомагнитофоны, проигрыватели лазерных дисков или магнитных кассет и т. д.) обычно оснащена односторонними печатными платами, изготовленными из гетинакса, что существенно сокращает затраты на производство. Этот устаревший тип печатной платы часто совмещается со сложными современными компонентами, имеющими четыре ряда выводов с шагом 1,27 мм. В подобных схемах обычно используется большое число перемычек.

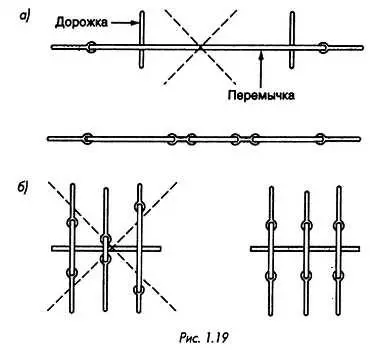

Если в плате должны быть перемычки, при ее проектировании следует соблюдать несколько простых правил. Во-первых, перемычки всегда следует располагать параллельно одной из сторон платы, даже если это приведет к удлинению проводящих дорожек. Во-вторых, если две соединяемые точки слишком удалены друг от друга, лучше использовать несколько коротких перемычек, чем одну длинную (рис. 1.19 а ).

В результате удастся получить плату более эстетичного вида; кроме того, изготовить очень длинную прямую перемычку довольно сложно. Наконец, стоит попытаться сгруппировать вместе несколько перемычек, придавая им одинаковые длины, даже если для этого придется изменить трассы дорожек (рис. 1.19 б ).

Об изготовлении перемычек говорилось в разделе «Выпрямление одножильного провода». Следует сохранять отрезки проволоки, образующиеся при укорачивании выводов компонентов, — они могут пригодиться для изготовления перемычек.

БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ

Для кодирования адреса или программирования двоичного слова на логической карте часто используют набор миниатюрных выключателей, собранных в корпусе типа DIP. Такой корпус легко устанавливать, а маркировка выключателей позволяет без труда определять, включены они или выключены.

Основной недостаток блока — его высокая цена. Можно без труда заменить эти выключатели розеточной частью разъема с двумя рядами гнезд, вставив в нужные места съемные перемычки, которые замыкают два контакта, расположенные друг против друга (рис. 1.20). Подобный элемент занимает даже меньше места, чем блок выключателей, а маркировка состояний отчетливо видна (по наличию перемычек). Цена переключателя очень невысока, особенно если используются перемычки карт, вышедших из строя.

ОТВЕРТКА ДЛЯ НАСТРОЙКИ

Переменные резисторы и конденсаторы имеют цилиндрическую ось со шлицом для выполнения регулировки с помощью обычной отвертки. В процессе регулировки довольно сложно удерживать кромку отвертки в нужном положении, одновременно наблюдая за изменением сигнала на экране осциллографа; крестообразная отвертка была бы в данном случае значительно удобнее.

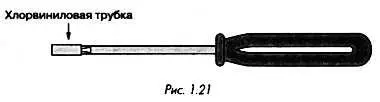

Существует специальная «настроечная» отвертка, имеющая на конце пластмассовый колпачок, который одевается на регулировочную ось и не позволяет отвертке выскальзывать из шлица. Подобный инструмент несложно изготовить, если плотно надеть отрезок хлорвиниловой трубки подходящего диаметра на обычную отвертку (рис. 1.21).

Необходимо следить за тем, чтобы отвертка, используемая для регулировки переменного конденсатора, не была намагничена (это не столь важно при настройке переменного резистора). В противном случае можно сбить регулировку и даже нарушить работу схемы. Поэтому следует выбирать отвертку, которая не находилась в контакте с намагниченными инструментами или в зоне действия высокого магнитного поля.
