Клод Галле: Как проектировать электронные схемы

УСТАНОВКА ТРАНСФОРМАТОРОВ

Монтаж тороидальных трансформаторов

Тороидальные трансформаторы обычно используются в устройствах высокой мощности, поскольку занимают значительно меньше места, чем классические модели. Во время их монтажа необходимо точно следовать указаниям производителя и применять для крепления только рекомендуемые кольца (из металла или неопрена).

Если два тороидальных трансформатора располагаются в одном корпусе, нельзя использовать для них общий крепежный болт, проходящий по центру. В соответствии с законами магнетизма трансформаторы обязательно будут взаимодействовать, что приведет к нарушению работы устройства.

Крепление трансформаторов

Когда трансформатор (даже небольшого размера) монтируется на печатной плате, следует в дополнение к припаиванию выводов предусмотреть его механическое крепление. Если мощность трансформатора превышает 10 В А, его весом уже нельзя пренебречь. При падении устройства плохо закрепленный трансформатор может повредить соседние компоненты. Классические модели трансформаторов с наборным сердечником начиная с определенных размеров снабжены специальными монтажными скобами. Необходимо крепко стянуть набор с помощью болтов и надежно закрепить трансформатор на плате.

При проектировании размещения элементов нужно оставить достаточно места для выводов и крепежных отверстий. Залитые трансформаторы часто имеют крепежные лапки или сквозные отверстия для крепления. Иногда они снабжены пластмассовыми вставками с отверстиями, которые предназначены для крепления с помощью винтов.

Особенности залитых трансформаторов

Залитые трансформаторы соответствуют более высоким стандартам по изоляции, чем обычные модели. Но у них есть свои недостатки: худшие условия теплоотвода и высокая цена. Некоторые из них снабжены встроенной термозащитой. Следует помнить о том, что такая защита необратима, то есть, если она срабатывает, трансформатор просто выходит из строя.

ИСПОЛЬЗОВАНИЕ МАКЕТНОЙ ПЛАТЫ

Для изготовления прототипа, макета или единичного экземпляра электронного устройства можно обойтись без выполнения рисунка печатной платы. Когда речь идет о небольшом числе компонентов или о временной схеме, удобно использовать плату с отверстиями (без металлизации), в которые просто вставляют компоненты, соединяя их перемычками.

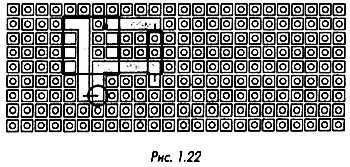

Для более сложных вариантов подойдет макетная плата с квадратными контактными площадками, размещенными в узлах сетки со стандартным шагом (рис. 1.22).

Каждый компонент припаивается, а контактные площадки соединяются между собой в нужных местах капельками припоя. Использование паяльника с тонким жалом существенно упрощает монтажные операции. В окончательном виде устройство будет эквивалентно схеме, собранной на односторонней печатной плате. Некоторую трудность вызывает, например, соединение двух несмежных выводов одной интегральной схемы. На такую плату можно смонтировать все компоненты со стандартным шагом выводов, включая микроконтроллеры. При формировании перемычек и дорожек следует ориентироваться на величину токов, которые будут по ним проходить.

В данной главе рассматриваются общие вопросы разработки электронных схем, описываются многие стандартные и специализированные компоненты. Каждый читатель в соответствии со своим уровнем подготовки сможет почерпнуть в данном разделе новые знания о деталях и особенностях существующих схем.

Материал, изложенный ниже, поможет разработать и изготовить различные электронные устройства собственными силами. Речь пойдет о проектировании схем, в которых используются только простые компоненты, доступные каждому любителю. Изложение рассчитано на читателя с техническим складом ума, которому уже приходилось собирать электронные устройства, пользуясь готовыми наборами деталей или схемами средней сложности из специальных журналов. Как правило, для этого необходимо изучить принципиальную схему устройства и иметь некоторые навыки по его настройке. После приобретения определенного опыта можно без большого труда самостоятельно конструировать разные типы схем. При этом любитель (в отличие от профессионала) может выбирать разновидность схемы на свой вкус и по своим возможностям.
