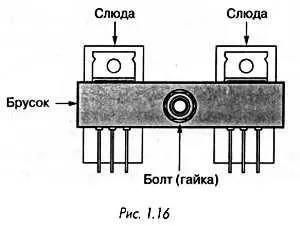

Следует отметить, что соединительный провод можно припаять непосредственно к основанию корпуса Т0220. Предварительно место пайки нужно зачистить и облудить, избегая лишнего нагрева.

КОАКСИАЛЬНЫЕ СОЕДИНИТЕЛИ ДЛЯ АУДИОАППАРАТУРЫ

Малогабаритные коаксиальные разъемы для аудиоаппаратуры («джеки»), разделенные по длине на сегменты, хорошо знакомы радиолюбителям. Они широко используются, например, в портативных радиоприемниках и магнитофонах для подключения наушников или микрофона. Выпускаются соединители различных типов и размеров (диаметры штыря 2,5,3,5 и 6,35 мм, моно или стерео). Они очень удобны, но их можно применять только для маломощных нагрузок.

Недопустимо использование таких соединителей для подключения к устройству внешнего источника питания из-за риска короткого замыкания в момент, когда штырь вставляют в гнездо. В случае необходимости при подобном подключении нужно пользоваться моделью инвертированного типа, где штырь располагается на приборе, а гнездо — на конце соединительного шнура.

Следует также помнить, что один из выводов гнезда, смонтированного на шасси, соединен с корпусом прибора. Поэтому, если к корпусу уже присоединен разъем или радиатор охлаждения с другим потенциалом, может произойти короткое замыкание.

ПОДБОР ИНСТРУМЕНТОВ

Как правило, любители могут обойтись без дорогостоящих инструментов, используемых в профессиональных радиомастерских. Иногда разумнее купить две недорогие модели, которые отвечали бы различным требованиям. Так, вместо того чтобы покупать паяльник профессионального класса с регулировкой температуры, лучше приобрести один обычный небольшой паяльник хорошего качества с подставкой и второй — более мощный. Первый инструмент будет предназначаться для мелких работ (например, для пайки печатных плат), а второй — для более серьезных (демонтаж крупных компонентов или лужение). Таким образом, каждый паяльник будет использоваться строго по назначению при рациональном расходовании ресурса.

Тот же принцип относится и к другим инструментам. В частности, на рынке имеется широкий выбор небольших высококачественных кусачек. Но они быстро выходят из строя при перекусывании прочного провода сечением 4 мм 2. Для выполнения таких действий можно использовать более мощные недорогие кусачки, непригодные для выполнения тонких операций.

СВЕРЛЕНИЕ ОТВЕРСТИЙ

Использование сверл

Знатоки электроники не всегда являются специалистами по механической обработке, поэтому полезно привести простое правило сверления отверстий в таких материалах, как листовое железо или стеклотекстолит. Сначала следует просверлить отверстия меньшего размера. Например, чтобы просверлить отверстие диаметром 6 мм, следует начать со сверла диаметром 2 или 3 мм. Чем больше конечный диаметр, тем больше потребуется промежуточных сверлений. Это обеспечивает получение отверстий точного размера круглой формы и легкое выполнение операции без повышенного износа сверл. В любом случае отверстие необходимо предварительно наметить с помощью кернера.

Сверление отверстий большого диаметра

Для увеличения диаметра отверстий можно применять специальные фрезы или развертки конической формы. Они бывают различных размеров и могут приводиться во вращение как с помощью дрели, так и вручную.

Любители широко используют специальное приспособление — «балеринку» — для выполнения больших отверстий в панелях из пластмассы или алюминия. «Балеринка» содержит ось со втулкой и поперечную планку с закрепленным на конце резцом. Перемещая планку и фиксируя ее во втулке, можно в широких пределах изменять расстояние резца от оси, определяющее диаметр вырезаемого отверстия. Таким образом получают отверстия любого нужного размера для монтажа электрических соединительных элементов, громкоговорителей и т. д. Обычно затраты на приобретение или изготовление такого инструмента быстро окупаются.

Следует помнить, что пластмассы при механической обработке могут плавиться, поэтому нужно применять дрель или сверлильный станок с малой скоростью вращения.

ЗАЩИТА ФОТОДИОДА ОТ ПОМЕХ

Нормальное функционирование ИК приемника системы дистанционного управления требует защиты зоны приема от постороннего излучения. Солнечный свет, как и свет ламп накаливания, содержит излучение ИК диапазона. Для защиты фотодиода можно закрепить на передней панели специальный фильтр номер 87С, выпускаемый фирмой Kodak (или аналогичный). В некоторых случаях удается использовать испорченный диапозитив при условии его предварительной проверки. Помимо основной задачи фильтр выполняет функцию механической защиты приемного отверстия.
