Клод Галле: Как проектировать электронные схемы

ИЗОЛЯЦИОННАЯ ТРУБКА

Термоусадочная трубка

Термоусадочная трубка обеспечивает идеальную изоляцию и повышенную надежность мест соединения, а также их хороший внешний вид. Однако приходится довольно точно подбирать диаметр трубки, в противном случае обжим будет слишком слабым. Приобретение специального пистолета для нагревания горячим воздухом оправдано только при интенсивном использовании данного инструмента. Вместо него можно применить фен или пистолет для снятия краски. Паяльник следует использовать только для нагревания трубки небольшого диаметра. Соблюдая осторожность, можно осуществить прогревание с помощью зажигалки, но надо следить, чтобы на светлой трубке не оставалось черных следов копоти.

Хлорвиниловая трубка

Стоит взять за привычку сохранять отрезки хлорвиниловой изоляции, которые остаются после зачистки проводов и кабелей. В результате у вас появляется запас трубочек разных диаметров и цветов, которые можно использовать для изоляции соединений вместо относительно дорогой термоусадочной трубки. Чтобы такая изоляция не сдвигалась с нужного места, достаточно нескольких капель клея (или зажимного хомутика для трубки большого диаметра).

СЕТКА ДЛЯ ГРОМКОГОВОРИТЕЛЯ

Установка громкоговорителя за лицевой панелью и обеспечение его нормального звучания — довольно сложная задача. Выполнить ее можно двумя способами: либо просверлить большое число отверстий, расположив их, например, в форме звезды, либо сделать одно большое отверстие и закрыть его сеткой. Первое решение ухудшает внешний вид громкоговорителя, особенно если хотя бы одно отверстие расположено не на своем месте. Во втором случае сверление не требует высокой точности, поскольку окончательную подгонку отверстия можно выполнить с помощью напильника.

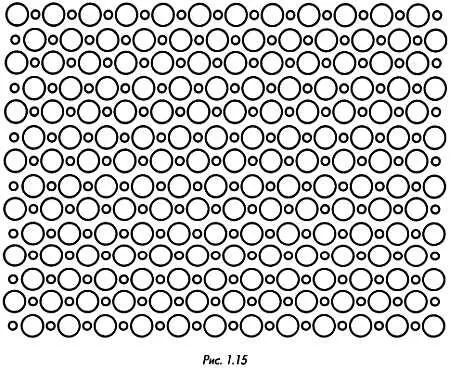

Сложнее приобрести или изготовить сетку, нужную для завершения конструкции и для защиты мембраны громкоговорителя. Есть простое и экономное решение задачи: можно использовать макетную плату из гетинакса, в которой половину отверстий в шахматном порядке расширяют с помощью сверла диаметром 2,5 или 3 мм (рис. 1.15). После удаления заусенцев сетку следует покрасить черной матовой или блестящей краской.

МОНТАЖ ВЫКЛЮЧАТЕЛЯ

Независимо от типа выключателя, размещенного на передней или задней панели, и от наличия светового индикатора, всегда желательно соблюдать наиболее распространенное положение: «включено» — вверх, «выключено» — вниз. Этому стандарту соответствуют выключатели ламп в помещениях, клавиши включения компьютера или принтера и т. д. Прежде чем искать причину неисправности (например, неправильное подключение), следует всегда убедиться в том, что выключатель находится в нужном положении.

МОНТАЖ МОЩНЫХ КОМПОНЕНТОВ

Мощные транзисторы, симисторы и тиристоры в корпусах ТО3 или Т0220 (и им подобных) могут нагреваться до значительных температур. Поэтому в большинстве случаев для надежной работы этих приборов необходимо обеспечить требуемые условия теплоотвода. Если речь идет об одном компоненте, рассеивающем сравнительно невысокую мощность, достаточно небольшого радиатора. Для улучшения теплового контакта на основание корпуса прибора наносится специальная смазка.

Сложнее осуществить охлаждение нескольких мощных компонентов, которые необходимо изолировать друг от друга и от радиатора, обеспечив при этом хорошую теплопроводность. Классическое решение проблемы — использование для монтажа набора изоляционных деталей, включающего тонкие слюдяные шайбы, изоляционные втулки и резьбовые крепежные элементы (иногда выполненные из нейлона). Монтаж приборов требует аккуратности, перед включением следует тщательно проверить изоляцию.

Помимо этого остается проблема электрического контакта с основанием корпуса прибора, когда оно соединено с одним из электродов (например, с коллектором транзистора 2N3055). Как правило, в этом случае под основание подкладывают тонкую шайбу с лепестком, к которому припаивают (или присоединяют посредством специального наконечника) монтажный провод. Необходимо изучить техническую документацию, чтобы уточнить, какой электрод соединен с корпусом (у транзисторов это не всегда коллектор).

Существует и другая, менее распространенная технология изоляции для корпусов ТОЗ и Т0220. Компонент прижимают к радиатору через слюду или предварительно надев на него отрезок изоляционной трубки. Механическая сборка при этом заметно упрощается, а изоляция оказывается вполне надежной. Имеются небольшие пластмассовые распорки, предназначенные специально для такого монтажа (они мало распространены в Европе). Вместо них можно использовать небольшой брусок из изолирующего материала, который служит для монтажа двух идентичных компонентов (рис. 1.16).
