Для снижения остаточного сопротивления МОП транзисторы можно соединять параллельно. Два параллельно включенных идентичных транзистора с остаточным сопротивлением по 0,1 Ом составят один прибор с сопротивлением 0,05 Ом, который может пропускать удвоенный ток. Теоретически допустимо соединять подобным образом любое число транзисторов, но на практике обычно ограничиваются несколькими приборами (не более четырех).

В справочниках представлены мощные МОП транзисторы, которые могут коммутировать токи до 100 и даже до 150 А. Однако необходимо тщательно изучить техническую документацию, где представлены параметры транзисторов, прежде чем включать их в схему.

Как правило, приборы могут выдержать максимально допустимые токи лишь в течение очень короткого времени. Например, транзистор IRF540 (в корпусе Т0220) имеет максимальный ток 28 А при напряжении 100 В. Однако из анализа его характеристик следует, что такой ток допустим лишь в импульсном режиме, когда длительность импульсов не превышает 100 мкс. При ее увеличении до 10 мс приходится довольствоваться током 4 А. Превышение указанных значений сопряжено с риском вывода из строя самого транзистора или соединенного с ним защитного диода.

Ограничения по току распространяются и на случай параллельного включения транзисторов. Если учесть разброс параметров приборов, становится очевидным, что два параллельно включенных МОП транзистора никогда не имеют идентичные сопротивления в открытом состоянии. Вследствие этого через них будут проходить неравные токи, и риск превышения допустимых значений увеличивается. Наконец, следует отметить, что МОП транзисторы, как правило, менее надежны, чем биполярные. Кроме того, редко удается заранее выявить признаки возможного выхода прибора из строя.

Одно из несомненных достоинств полевых транзисторов — простота управления при малом токе, потребляемом от источника сигнала. Поданный на вход импульс напряжения 5 В, генерируемый логическим вентилем, позволяет коммутировать высокие токи в выходной цепи. Именно в этом и заключается основное преимущество полевых транзисторов по сравнению с биполярными, при использовании которых для достижения аналогичных выходных мощностей требуется каскадное соединение нескольких приборов.

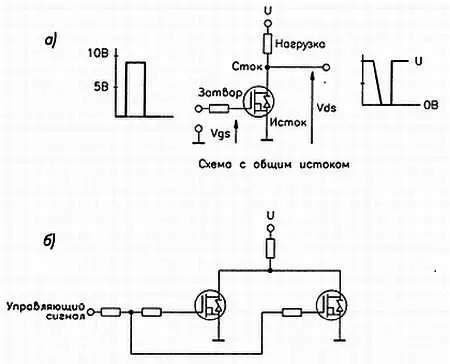

Обычно МОП транзистор начинает проводить ток при управляющем напряжении 4 В. Однако для полного открывания на его вход нужно подать напряжение 10 или 12 В (последнее значение соответствует стандарту RS232). Управляющий электрод (аналогичный базе биполярного транзистора) называется затвором, аналогом эмиттера является исток, а коллектора — сток. Для наиболее распространенной схемы включения с общим истоком управляющим напряжением является V gs, а выходным напряжением — V ds (рис. 2.54 а ). Между источником входного сигнала и затвором, как правило, включается низкоомный резистор. Одно и то же управляющее напряжение может подаваться на несколько параллельно включенных полевых транзисторов.

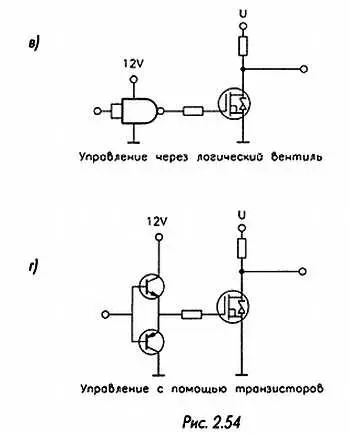

В этом случае на каждый транзистор требуется по затворному резистору (рис. 2.54 б ). Примеры управления МОП транзистором с помощью логического инвертора и каскада на биполярных транзисторах показаны на рис. 2.54 в, г .

Аналогично существованию биполярных транзисторов n-р-n и p-n-p типов имеются полевые транзисторы с каналом n -типа и p -типа. Транзисторы с p-каналом редко применяются в виде дискретных элементов. Объединение МОП транзисторов обоих типов позволило создать комплементарные интегральные схемы, характеризующиеся исключительно низкой потребляемой мощностью. Тестирование МОП транзистора при помощи мультиметра затруднено, поскольку затворный электрод фактически изолирован от двух других. Можно лишь получить информацию о состоянии защитного диода, включенного между стоком и истоком, и проверить отсутствие короткого замыкания между выводами.

Следует помнить, что входной электрод МОП транзистора, как и вход логического вентиля КМОП типа, не должен оставаться свободным. Под воздействием наводок потенциал электрода способен принимать любое значение, что, в частности, может вызвать открывание транзистора и протекание высокого тока в выходной цепи при отсутствии входного сигнала. Поэтому во всех режимах, в том числе и на этапе тестирования, между затвором и общей точкой должно быть включено сопротивление утечки (обычно порядка 1 МОм).
