Клод Галле - Как проектировать электронные схемы

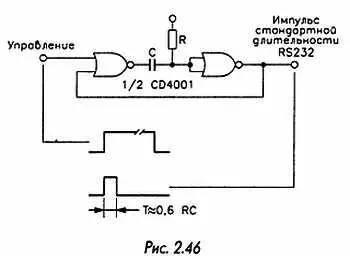

Использование стандартных соединительных элементов

При передаче данных в соответствии со стандартом RS232 нужны только две линии для однонаправленного соединения и три линии для двунаправленного. Однако фактически существует несколько дополнительных управляющих сигналов, которые редко используются на практике. При отсутствии этих сигналов соответствующие линии нельзя оставлять неподключенными, так как это может привести к появлению ошибочных сигналов. В таком случае нужно соединить между собой несколько выводов стандартного соединительного элемента последовательного интерфейса.

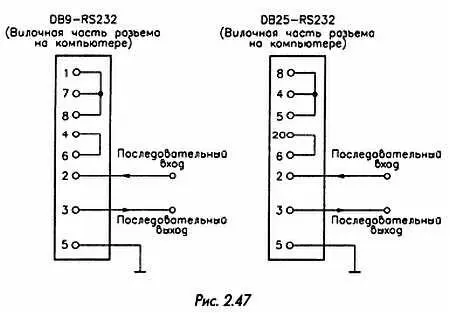

На схемах, представленных на рис. 2.47, показаны некоторые соединения, которые необходимы при использовании разъема DB9 и его более старого аналога DB25.

Соединения выполняются по-разному в зависимости от того, предназначен ли интерфейс для связи двух компьютеров или для связи компьютера с нестандартной схемой. В последнем случае возможны различные варианты подключения, но всегда нужно следить за тем, чтобы вход одного устройства подключался к выходу другого.

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ

Важное достоинство двигателей на постоянном токе заключается в том, что они могут вращаться в обоих направлениях — в зависимости от полярности питающего напряжения. Благодаря этому радиоуправляемые модели и игрушечные машины могут двигаться вперед или назад, а электрические гайковерты, питаемые от аккумуляторов, завинчивают и отвинчивают гайки.

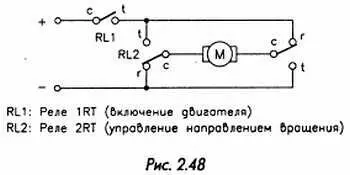

Управление двигателем осуществляется с помощью специального трехпозиционного переключателя или двух реле (рис. 2.48).

Первое реле с одним контактом обеспечивает включение и остановку двигателя. Второе реле, имеющее два контакта, позволяет изменять полярность подаваемого на двигатель напряжения и направление его вращения. Управление реле осуществляется с помощью двух логических сигналов. Отметим, что любители радиоуправляемых моделей все чаще применяют электронные вариаторы, выполняющие аналогичные операции без помощи реле и позволяющие регулировать скорость вращения двигателя.

ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ

Подключение к сети 220 В

Светодиоды давно начали использовать в качестве световых индикаторов вместо миниатюрных лампочек накаливания. Как известно, они обладают рядом преимуществ: низким потреблением тока, практически неограниченным сроком службы, малыми размерами.

Для питания светодиодов требуется источник небольшого постоянного напряжения. Кроме этого, необходимо ограничивать потребляемый ими ток до нескольких миллиампер. В противном случае они могут выйти из строя.

Светодиоды часто используются для индикации включения устройства или наличия напряжения в определенной точке схемы. Обеспечить им питание нетрудно, если устройство, в котором они применяются, имеет источник постоянного напряжения. Дело обстоит сложнее, когда источником питания является сеть переменного тока. В этом случае можно воспользоваться простой схемой (рис. 2.49), представляющей собой упрощенный вариант источника питания, в котором для понижения напряжения используется неполярный конденсатор.

Стабилитрон обеспечивает на своих зажимах напряжение 5,6 В, а резистор ограничивает ток до величины, приемлемой для светодиода. Отсутствие фильтрации приводит к появлению колебаний излучения, как правило, не воспринимаемых глазом.

При необходимости можно использовать стабилитроны с другим рабочим напряжением, если сопротивление балластного резистора будет изменено соответствующим образом. Чтобы рассчитать значение этого напряжения, нужно из номинального напряжения стабилитрона вычесть 2 В и разделить результат на требуемый ток. При работе с такой схемой необходимо соблюдать те же правила безопасности, что и для любого устройства, непосредственно соединенного с сетью (не прикасаться к схеме, когда она включена, использовать пластмассовый корпус и т. д.).
