Подбор яркости свечения

Прежде чем фиксировать величину резистора, ограничивающего ток в цепи питания светодиода, желательно испытать диод, который будет использоваться, при различных токах (не допуская превышения предельного значения тока для данного прибора). Иногда яркость свечения, обеспечиваемая при сравнительно небольшом токе, может оказаться достаточной для предполагаемого применения. Выбор пониженного тока позволяет оптимизировать общее потребление энергии схемой, что особенно важно, когда источником питания является батарейка или аккумулятор.

Определение полярности выводов

Светодиоды, как и все полупроводниковые диоды, имеют различающиеся выводы (анод и катод), требующие определенной полярности рабочего напряжения. Но в некоторых случаях установить расположение выводов непросто из-за отсутствия единого стандарта на маркировку. Например, не всегда можно полагаться на разные длины выводов или на их внешний вид. Попытки определить тип электродов, рассматривая внутренность прозрачного корпуса светодиода, также не всегда приводят к успеху.

Для определения полярности выводов следует использовать мультиметр в режиме измерения сопротивления. Прежде всего нужно сопоставить цвет используемых проводов с полярностью напряжения на выходных гнездах прибора. При инверсном подключении мультиметр не даст никаких показаний: сопротивление диода слишком велико. При правильной полярности поданного напряжения (отрицательный полюс источника соединен с катодом) обычно индицируется значение 1600 или 1800 Ом и наблюдается слабое свечение. Когда применяются однотипные светодиоды, достаточно установить полярность выводов для одного из них.

Наконец, при отсутствии мультиметра можно изготовить импровизированный тестер, используя батарейку и резистор, который подбирается так, чтобы обеспечить надежное зажигание светодиода при правильной полярности подключения без превышения допустимого тока (рис. 2.50).

Применение светодиодов в источниках тока

Светодиоды имеют весьма стабильные электрические характеристики и используются не только в качестве световых индикаторов.

Например, они могут применяться в прецизионных усилителях для стабилизации тока смещения каскадов. В этом случае используется стабильность прямого напряжения на светодиоде. В зависимости от типа диода и тока смещения величина этого напряжения находится в диапазоне от 1,4 до 2 В с высокой степенью повторяемости в пределах одного семейства. При этом температурный дрейф напряжения сравним с аналогичной характеристикой для маломощного транзистора n-p-n типа. В сочетании со специально подобранным резистором светодиод может успешно заменить стабилитрон, используемый обычно на входе транзистора для формирования генератора тока.

МАТРИЦИРОВАНИЕ УПРАВЛЯЮЩИХ СИГНАЛОВ

Матрицирование представляет собой размещение линий управляющих сигналов (битов) по строкам и столбцам, которое направлено на считывание числа состояний, равного произведению числа строк на число столбцов. Например, 8 бит, размещенные обычным способом, позволяют считывать состояния только восьми различных входов. Если же их расположить в виде матрицы из четырех строк и четырех столбцов, можно будет считывать состояния 16 входов.

Данный метод требует объединения некоторого числа битов (например, равного числу столбцов) по выходу, а не по входу. Для опроса всех состояний нужно последовательно проходить по каждому из столбцов, подавая на них сигнал логической единицы и считывая возможное изменение состояния на выходе. Данный принцип использован в клавиатуре компьютера и кнопках телефонного аппарата.

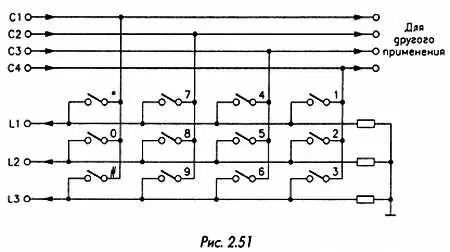

На рис. 2.51 представлен пример «телефонной клавиатуры» из 12 клавиш, размещенных по трем строкам и четырем столбцам.

Каждая клавиша находится на пересечении строки и столбца. Положения клавиш определяются по сигналам на линиях строк, где исходно установлены состояния логического нуля благодаря наличию трех резисторов, соединенных с общей точкой. Таким образом исключается риск считывания ошибочных значений без нажатия клавиш. Если нужно узнать, нажата ли клавиша 5, достаточно подать сигнал логической единицы на третий столбец и определить состояние второй строки. Если включение состоялось, на этой строке появится высокий потенциал.
