Клод Галле - Как проектировать электронные схемы

Следует иметь в виду, что пьезоэлемент является высокоомным компонентом. Поэтому в большинстве случаев (если по цепи должен протекать хотя бы небольшой ток) параллельно ему необходимо подключить резистор или потенциометр с номиналом порядка 1 МОм.

ФАЗОВАЯ АВТОПОДСТРОЙКА ЧАСТОТЫ

Система фазовой автоподстройки частоты (ФАПЧ) представляет собой устройство, позволяющее генерировать цифровой сигнал, по фазе совпадающий с опорным. Область применения ФАПЧ весьма обширна и охватывает радиоприем (настройка на передатчик), частотное детектирование и устройства выборки.

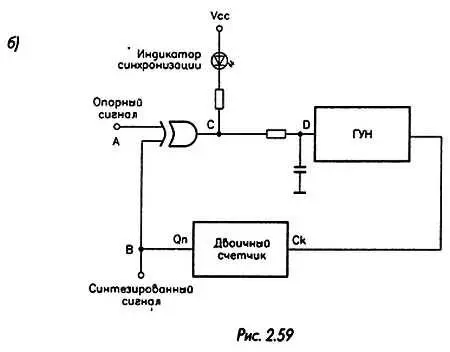

Система ФАПЧ включает в себя два основных элемента (рис. 2.59): фазовый компаратор и генератор, управляемый напряжением (ГУН).

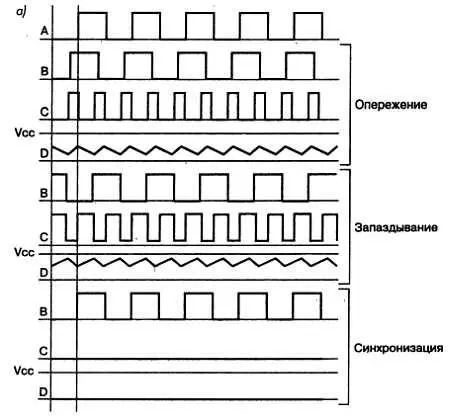

В качестве компаратора используется вентиль, выполняющий логическую функцию исключающее ИЛИ, работа которого была рассмотрена выше. Напомним, что такой вентиль переходит в состояние логического нуля на выходе, когда на его входах появляются идентичные сигналы. Генератор вырабатывает прямоугольные импульсы, частота которых регулируется путем изменения управляющего напряжения. Сигнал генератора поступает на один из входов вентиля, а на второй вход подается опорный сигнал. В случае их несовпадения на выходе вентиля появляется импульс, передний фронт которого опережает фронт опорного сигнала или отстает от него. После интегрирования импульс преобразуется в управляющее напряжение и подается на вход генератора, что обеспечивает корректировку частоты сигнала на выходе. При синхронизации сигналов выход вентиля находится в состоянии 0. Для индикации режима синхронизации к этому выходу обычно подключают светодиод.

Аналогичный способ применяется для индикации настройки радиоприемника на передающую станцию. Для того чтобы повысить гибкость и точность регулировки, между выходом генератора и входом компаратора включают делитель частоты (двоичный счетчик). Например, если частота опорного сигнала составляет 50 Гц и используется счетчик, включенный по схеме делителя на 128 (7 бит), то генератор будет функционировать на центральной частоте 6400 Гц (128х50). Тогда при работе системы автоподстройки колебания частоты синтезируемого сигнала будут менее резкими.

Микросхема CD4046, выполняющая функцию ФАПЧ, содержит весь набор описанных элементов, за исключением счетчика. Вопрос об использовании счетчика и о выборе его коэффициента деления должен решаться разработчиком концепции устройства.

Рассмотренная схема (операционный усилитель и компаратор) может быть построена на дискретных аналоговых и цифровых элементах или исключительно с применением цифровой техники, что обеспечивает высокую надежность. Систему ФАПЧ в цифровом виде допустимо реализовать при помощи микроконтроллера в сочетании с относительно простой логической схемой (см. ниже).

ПНЕВМАТИЧЕСКИЕ УСТРОЙСТВА

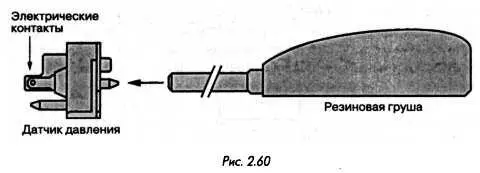

Электрический кабель является не единственным средством для передачи аналоговой и цифровой информации. Реже используется оптическое волокно, этот способ передачи информации относительно дорог. Пневматические устройства еще менее популярны, хотя и обладают рядом преимуществ, даже когда просто выполняют роль выключателя. Устройство, аналогичное выключателю с механическим приводом, содержит трубку с датчиком давления на конце. Другой конец трубки в простейшем случае снабжен резиновой грушей (рис. 2.60).

Датчик содержит мембрану, которая, деформируясь при повышении давления воздуха в трубке, замыкает контакт концевого типа.

В моделях, обладающих большей чувствительностью, для замыкания контактов используется небольшой подвижный шарик. Пневматический способ управления часто применяется в системах обеспечения безопасности. Некоторые бассейны оснащены насосом для тренировки в условиях плавания против течения. При этом удобнее управлять насосом, не выходя из воды. В подобных случаях пневматический выключатель незаменим. Пневматические устройства традиционно применяются в различных системах для выявления области пониженного давления. Сверхчувствительные пневматические датчики позволяют контролировать артериальное давление у тяжелых больных. При необходимости включается система оказания помощи.
