Этот недостаток не играет никакой роли, когда каскад используется для управления схемой на МОП транзисторах, но существенно важен для выходных каскадов. С целью устранения описанной проблемы необходимо обеспечить симметричное питание двухтактного каскада, то есть применить дополнительный источник отрицательного напряжения.

ДИОДНЫЕ ВЫПРЯМИТЕЛИ

Чтобы создать источник постоянного напряжения питания, используют однополупериодное или двухполупериодное выпрямление.

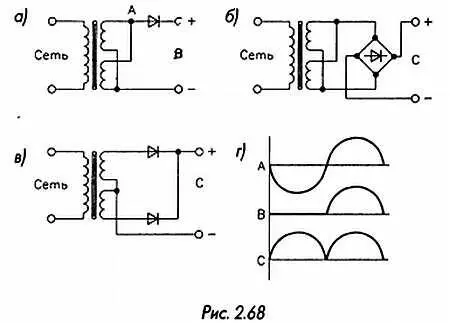

Типичные схемы выпрямителей приведены на рис. 2.68.

Первый вариант (с одиночным диодом, рис. 2.68 а ) применяется редко из-за низкого КПД и высоких пульсаций выходного напряжения. Наиболее популярен двухполупериодный мостовой выпрямитель, содержащий четыре диода (рис. 2.68 б ).

Многие трансформаторы имеют две вторичные обмотки, которые можно соединить параллельно, чтобы получить максимальную выходную мощность. Схема со средней точкой во вторичной обмотке и двумя диодами (рис. 2.68 в ) выполняет ту же функцию, что и мостовой выпрямитель. При этом она дешевле и занимает меньше места. На рис. 2.68 г показана форма сигналов в различных точках: до выпрямителя (А), на выходе однополупериодного (В) и двухполупериодного (С) выпрямителя.

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Повышение выходного напряжения

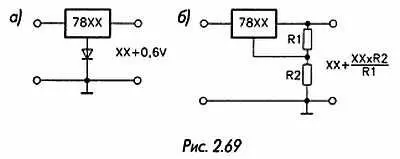

Интегральные схемы стабилизаторов напряжения с фиксированным выходным напряжением в основном нужны для широко используемых значений. Для промежуточных величин приходится применять регулируемые стабилизаторы, которые не всегда найдешь в нужный момент. Однако можно изменить уровень на выходе стабилизатора постоянного напряжения. Для этого надо сместить потенциал опорного электрода (для Т0220 это положительный вывод, расположенный посередине), присоединив к нему один или нескольких диодов (рис. 2.69 а ). Добавление каждого диода увеличивает выходное напряжение приблизительно на 0,6 В.

Таким образом, микросхема типа 7812 в сочетании с тремя диодами обеспечит выходное напряжение 13,8 В, необходимое для зарядки свинцового аккумулятора на 12 В.

Того же эффекта можно добиться при подключении делителя к опорному электроду (соответствующая схема и формула для расчета выходного напряжения показаны на рис. 2.69 б ). Регулировка коэффициента деления с использованием потенциометра дает возможность соответствующим образом изменять напряжение на выходе.

Выходной конденсатор

Хотя в стабилизаторе напряжения есть средства защиты от перегрузок в различных режимах (а также защита от перегрева), он может выйти из строя, если напряжение на выходе превысит напряжение на входе. Конденсатор большой емкости, включенный на выходе для сглаживания пульсаций напряжения, усиливает риск такой ситуации при малом потреблении выходного тока, особенно когда от входного напряжения стабилизатора питается другая часть схемы.

Аналогичный режим возникает, если стабилизатор используется для зарядки аккумуляторной батареи и в конце этого процесса происходит ее перезаряд. Конденсаторы, которые расположены после диодного моста, могут разрядиться прежде, чем это произойдет с конденсатором на выходе стабилизатора. В таком случае устройство может выйти из строя в течение десятых долей секунды. Поэтому на выходе всегда ставится конденсатор меньшей емкости, чем на входе. Для безопасной работы между входом и выходом можно поставить защитный диод, через который от выхода схемы будет отводиться избыточный ток (рис. 2.70).

Стабилизатор напряжения в качестве генератора тока

Простые схемы генератора тока приводились выше. Стабилизатор напряжения также может работать в режиме генератора тока. С этой целью предпочтительнее использовать регулируемую модель, например типа LM317, обладающую небольшим внутренним опорным напряжением высокой стабильности. В данном случае его величина составляет 1,2 В. Для задания тока достаточно включить последовательно с нагрузкой резистор, выбранный по формуле R = 1,2/ I(рис. 2.71).

Следует иметь в виду, что в этом резисторе может выделяться значительная мощность. Генератор тока используется в самых разных областях, чаще всего он применяется для зарядки никель-кадмиевого аккумулятора.
