Повышенное входное напряжение

Сегодня редко можно увидеть источник питания малой или средней мощности, в котором не использовался бы один из широко представленных на рынке интегральных стабилизаторов. Диапазон их параметров очень велик: модели с положительным и отрицательным выходным напряжением, постоянным или регулируемым, в корпусах типа Т0220 и ТОЗ. Входное напряжение этих достаточно надежных компонентов не должно превышать предельного значения, составляющего, как правило, 40 В для стабилизаторов с выходным напряжением 24 В и 35 В — для других типов.

С учетом рассеиваемой мощности правильнее говорить о допустимой разности напряжений между выходом и входом. Например, микросхема типа 7805, имеющая выходное напряжение 5 В и максимальный ток 1 А, при питании от входного напряжения 9 В рассеивает мощность, равную (9 В — 5 В) х 1 А — 4 Вт. Стабилизатор с входным напряжением 24 В и током 250 мА должен рассеивать мощность, приблизительно равную 4,75 Вт. При этом необходимо позаботиться об охлаждении устройства.

Схема, данная на рис. 2.72, позволяет использовать для питания стабилизатора напряжение, превышающее допустимое максимальное значение, за счет включения на входе дополнительного балластного резистора. При выборе типа резистора следует иметь в виду, что рассеиваемая им мощность также должна достигать значительной величины.

ИМПУЛЬСНАЯ СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ

В последнее время наблюдается значительный прогресс в области импульсной стабилизации напряжения. Новые устройства выгодно отличаются от традиционных (аналоговые схемы с последовательным включением регулирующего элемента). Современные силовые компоненты позволяют использовать весьма высокие рабочие частоты, благодаря чему можно существенно уменьшить размеры, вес и стоимость стабилизаторов при сохранении их основных характеристик. Импульсные источники питания широко применяются в различных радиоэлектронных устройствах и в современных компьютерах.

Принцип импульсной стабилизации используется не только в источниках, питающихся от электрической сети, но и в понижающих или повышающих преобразователях постоянного напряжения. Трансформаторы, работающие на частоте сети 50 Гц, имеют большие размеры и вес, причем эти параметры быстро увеличиваются с возрастанием выходной мощности. Такая же закономерность характерна и для других силовых элементов источника питания. Источник потребляет значительную мощность, поэтому он должен интенсивно охлаждаться. При увеличении рабочей частоты можно в значительной мере преодолеть эти недостатки. Вместо того чтобы управлять высоким выходным током при низком напряжении, гораздо эффективнее использовать импульсное управление более низким током на входе стабилизатора при питании постоянным напряжением от выпрямителя, подключенного к сети. В качестве управляющих элементов успешно используются мощные МОП транзисторы, описанные выше.

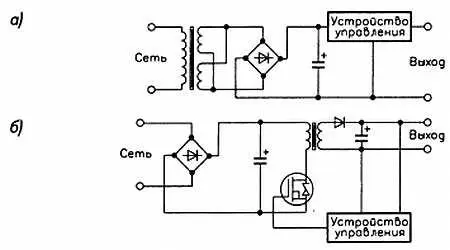

На рис. 2.73 а представлена блок-схема классического источника питания, а на рис. 2.73 б — схема его импульсного аналога.

В последнем случае к сети подключен мостовой выпрямитель с фильтрующим конденсатором, обеспечивающий постоянное напряжение около 310 В. Это напряжение, прерываемое электронным переключателем (МОП транзистором), подводится к понижающему трансформатору, во вторичную обмотку которого включен выпрямитель с фильтром. Устройство управления обеспечивает работу транзистора в ключевом режиме на значительной частоте (до нескольких десятков килогерц), что позволяет существенно снизить размеры трансформатора и потребляемую им мощность. Стабилизация выходного напряжения осуществляется путем изменения длительности импульсов, поступающих на трансформатор. При разработке схемы необходимо добиться согласования потенциалов в различных ее частях. Кроме того, для подавления значительных импульсных помех устройство следует экранировать.

Импульсная техника используется не только для создания источников питания, работающих от сети. Часто необходимо понизить относительно высокое постоянное напряжение до заданного стабилизированного значения. Если для выполнения такой задачи используется серийный аналоговый стабилизатор, то неизбежно встает проблема рассеяния значительной мощности. Схема, данная на рис. 2.73 в , представляет собой оригинальный вариант использования классической микросхемы LM723. Она управляет импульсным источником питания, способным обеспечить в нагрузке максимальный ток 2 А при напряжении 5 В. При этом напряжение на входе может достигать 28 В. Рабочая частота составляет около 20 кГц, остаточные колебания выходного напряжения не превышают 40 мВ.
