Клод Галле - Как проектировать электронные схемы

Оптопары характеризуются значительным разбросом параметров от одного экземпляра к другому. Для проверки их характеристик достаточно построить небольшую схему, показанную на рис. 2.57.

Уровень входного напряжения, нужного для переключения выходного транзистора в режим насыщения (низкоомное состояние), может варьироваться на несколько вольт для приборов одного типа. В цифровой электронике этот разброс не играет существенной роли при правильном выборе входного напряжения и сопротивления в цепи светодиода (чтобы переключение на выходе осуществлялось для всех приборов).

В аналоговых схемах дело обстоит иначе, поэтому для обеспечения надежной работы необходимо предусмотреть ручную регулировку входного напряжения в достаточно широких пределах.

Наиболее распространенные оптопары имеют корпус типа DIP6 с шестью выводами. Два первых относятся к светодиоду, а три последних — к транзистору, вывод № 3 не задействован. Имеющийся вывод базы транзистора используется очень редко. Если этот вывод остается свободным, он функционирует подобно антенне и может принимать сигналы различного рода помех, возникающие, например, в импульсных источниках питания. Не всегда легко определить, с какой точкой схемы допустимо соединить этот вывод, не нарушив работу транзистора. В этом случае необходимо провести несколько тестов, не забывая о том, что неправильное подключение может иметь неприятные последствия для каскада, соединенного с выходом транзистора.

Проблемы такого рода не возникают при использовании более простой оптопары в корпусе типа DIP4, не имеющем вывода базы фототранзистора. Следует иметь в виду, что для таких корпусов предусмотрены различные варианты расположения выводов. Некоторые типы оптопар (например, SFH610 и SFH615) существуют в двух вариантах, единственное различие между которыми заключается в инверсном расположении выводов, соответствующих коллектору и эмиттеру фототранзистора.

ФОТОПРИЕМНИК ИК ДИАПАЗОНА

В современных электронных схемах широко используются приборы, выполняющие функции генерации, детектирования или измерения излучения. Повышенное внимание в последние годы уделяется приборам И К диапазона. Это связано с появлением и распространением устройств дистанционного управления, которыми оснащается практически вся аудио- и видеоаппаратура. Кодирование управляющих сигналов в таких устройствах постепенно стандартизируется, что расширяет область их применения.

Для детектирования сигналов ИК диапазона разработаны серийные модули, но радиолюбители могут без труда изготовить приемное устройство самостоятельно. В качестве детектора излучения используется фотодиод ИК диапазона. Такой диод обладает чувствительностью и в видимой части спектра, поэтому искусственное освещение является для него источником помех. Для их подавления детектор должен быть защищен оптическим фильтром (см. главу 1 , раздел « Защита фотодиода от помех »). Как правило, корпус фотодиода обеспечивает широкую направленность приема излучения.

С целью ослабления помех от посторонних оптических сигналов следует ограничить угол, в пределах которого излучение может попадать на прибор.

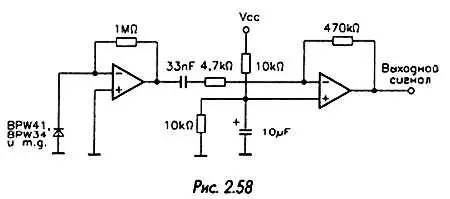

На рис. 2.58 приведена схема усиления сигнала, генерируемого фотодиодом.

На выходе схемы формируется последовательность управляющих импульсов, амплитуда которых достаточно высока для выполнения дальнейшей обработки. Выходной операционный усилитель работает в режиме однополярного сигнала. Поэтому выходные импульсы наложены на постоянную составляющую, которую нетрудно убрать с помощью конденсатора или компаратора.

ПРИМЕНЕНИЕ ПЬЕЗОЭЛЕМЕНТОВ

В небольшом плоском пьезоэлементе возбуждаются механические колебания на звуковой частоте, равной частоте поданного на его контакты напряжения. Это позволяет использовать компонент в качестве зуммера. Наблюдается и обратный эффект: под воздействием механического напряжения на контактах пьезоэлемента возникает разность потенциалов, пропорциональная приложенной силе. При значительных усилиях пиковое значение разности потенциалов достигает десятков вольт. В таком режиме пьезоэлемент может использоваться в микрофонах.
