С резистора нагрузки R6 сигнал поступает на усилитель напряжения, собранный на транзисторе VT3. В коллекторной цепи транзистора включен источник тока на полевом транзисторе VT6 (нагрузка транзистора VT3). Следующий каскад — выходной двухтактный усилитель мощности: он выполнен на транзисторах разной структуры. Динамическая головка ВА1 подключена к выходному каскаду через конденсатор С4. Между выходным и дифференциальным каскадами усилителя введены две цепи отрицательной обратной связи — по постоянному напряжению (через резистор R9) и по переменному напряжению (через резисторы R9, R8 и конденсатор С3). Эти обратные связи стабилизируют режим работы усилителя и его коэффициент усиления. В качестве VT1, VT2 могут быть использованы любые транзисторы серии КТ315 или транзисторная сборка К159НТ1, VT3 — KT203, КТ361, УТ4 — МП35-МП37, VT5 — МП39-МП41, УТ6 — КПЗОЗ с любым буквенным индексом. Транзисторы VT4, VT5 желательно использовать с коэффициентом передачи тока не менее 50. Постоянные резисторы МЛТ-0,125, переменные — любого типа, конденсаторы К50-6, динамическая головка типа 0,25ГД-10, 0,5ГД-30, 0,5ГД-31 или аналогичная.

Детали усилителя смонтированы на плате (рис. 6.1, б, в ) из одностороннего фольгированного стеклотекстолита. Резисторы устанавливают вертикально. Налаживание усилителя сводится к подбору сопротивления резистора R10 — оно должно быть таким, чтобы сила тока покоя усилителя составляла 3…4 мА. При необходимости снизить коэффициент гармоник достаточно удалить перемычку между базами транзисторов VT4, VT5 и включить вместо нее любой диод серии Д9 анодом к базе транзистора VT4. Более точно можно настроить УЗЧ, используя осциллограф и генератор звуковых частот.

6.5.1. Фильтры громкоговорителей

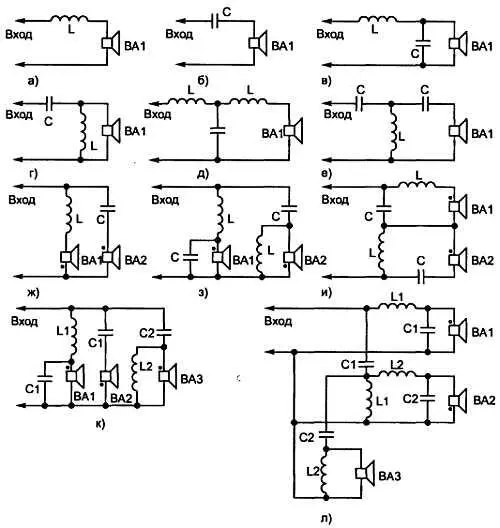

Для частотной коррекции излучения динамической головкой громкоговорителя применяют различные фильтры (рис. 6.8).

Рис. 6.8. Схемы фильтров для частотной коррекции излучения динамической головки

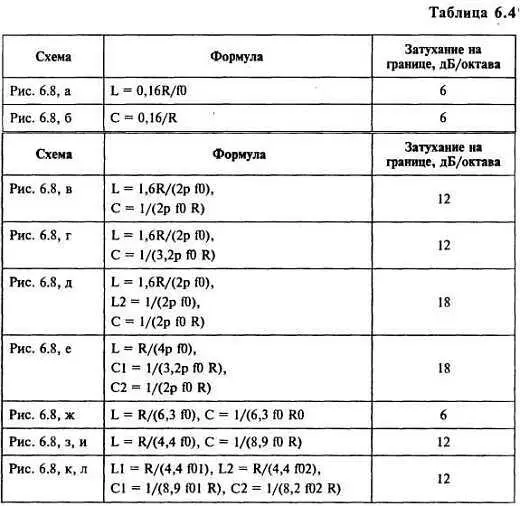

В таблице 6.4 указаны основные выражения, по которым можно рассчитать частотную характеристику этих фильтров ( R — сопротивление динамической головки, Ом; f 0— граничная частота, Гц).

6.5.2. Выходной фильтр

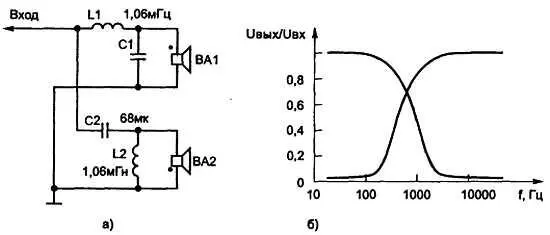

Он позволяет разделить звуковой сигнал на две составляющие. Для разделения полос используются фильтры нижних и верхних частот (рис. 6.9, а ). Частота среза фильтров равна 600 Гц. В фильтре используются низкочастотные динамические головки с внутренним сопротивлением 4 Ом (две параллельных 6ГД-2) и высокочастотные (две параллельных 1ГД-36). Частотная характеристика фильтра определяется по уровню 0,8 максимальной мощности динамиков (рис. 6.9, б ).

6.5.3. Измерение входного сопротивления транзисторного УЗЧ

Данные о входном и выходном сопротивлении УЗЧ имеют большое значение при налаживании и испытании усилителей, поэтому многие радиолюбители интересуются способами измерения этих величин.

Наиболее простым и доступным из них является способ, основанный на сравнении измеряемой величины ( R вх) с известным активным сопротивлением ( R ).

Чтобы измерить входное сопротивление, прежде всего собирают схему, изображенную на рис 6.10, а . Затем включают звуковой генератор и устанавливают частоту, на которой желательно измерить входное сопротивление усилителя и напряжение на выходе генератора. Последнее выбирают в пределах 0,12 В.

Так как измерительная цепь, т. е. микроамперметр и диод, обладают относительно малым сопротивлением, то перевод ползунка переключателя из одного положения в другое изменяет напряжение не только на том элементе схемы, к которому присоединена в данный момент измерительная цепь (например, на резисторе R ), но и на другом последовательно включенном элементе, т. е. на входном сопротивлении усилителя. Это обстоятельство усложняет процесс измерения. Однако, если воспользоваться описанным ниже приемом, то определение входного сопротивления не представит труда. Уяснить рекомендуемый способ легче всего на примере.

Предположим, что в положении ползунка переключателя 1–2 стрелка микроамперметра отклоняется до отметки «38» шкалы, а при переводе ползунка в положение 1–3 — до отметки «98». Разность показаний составит 60 (98–38). Разделив ее на два, сравниваем полученное число 30 с первым показанием прибора, т. е. с 38. После этого снова переводим ползунок переключателя в положение 1–2 и медленно увеличиваем сопротивление R до тех пор, пока стрелка прибора не совместится с отметкой 68 шкалы (68 = 30 + 38).
