В Бессонов - Радиоэлектроника для начинающих (и не только)

Если после увеличения сопротивления R показания микроамперметра в обоих положениях ползунка переключателя станут одинаковыми, то процесс уравнивания сопротивлений R и R вхзаканчивают. Если же отклонение стрелки микроамперметра в положении ползунка 1–3 окажется несколько меньше или больше первого отклонения (до отметки «68»), то сопротивление R снова изменяют. Следя за постоянством выходного напряжения генератора, выбирают такое значение сопротивления R , при котором стрелка микроамперметра отклонится на один и тот же угол в обоих положениях ползунка переключателя. После этого измеряют сопротивление R . Последнее и будет равно входному сопротивлению усилителя.

При наличии звукового генератора и вольтметра переменного тока можно воспользоваться еще одним способом измерения полного входного сопротивления усилителя.

Выполняют это так.

Собирают схему, приведенную на рис. 6.10, б .

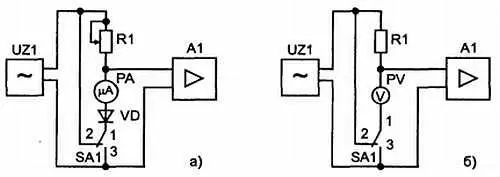

Рис. 6.10. Схема для измерения входного сопротивления УЗЧ

После этого включают звуковой генератор и устанавливают на его выходе напряжение 13 В. Затем переводят ползунок переключателя SA в положение 1–2 и замечают первое показание ( U 1) милливольтметра и величину U выхвыходного напряжения генератора. Следя за постоянством U вых, переводят ползунок переключателя в положение 1–3 и замечают второе показание ( U 2) миливольтметра. В заключение вычисляют полное входное сопротивление ступени усилителя на частоте генератора по формуле:

Z вх= ( U 2/ U 1)∙ R

Пример.

• К выходу звукового генератора подключены последовательно резистор сопротивлением 3,9 кОм и вход усилительной ступени. В положениях ползунка переключателя 1–2 и 1–3 стрелка милливольтметра отклоняется соответственно до отметок 250 и 600 мВ шкалы. Чему равно входное сопротивление ступени УЗЧ?

Решение. В соответствии с приведенной формулой искомая величина равна:

Z вх= (600/250)∙3,9 ~= 9,4 кОм

6.5.4. Измерение выходного сопротивления транзисторного УЗЧ

Измерение проводят по схеме (рис. 6.11). Необходимо иметь звуковой генератор и электронный вольтметр.

Устанавливают частоту звукового генератора, равную 1000 Гц, а напряжение на выходе звукового генератора такое, чтобы не было перегрузки УЗЧ. Замеряют напряжение на выходе звукового генератора и УЗЧ, затем замыкают перемычку XS1—XS2, подрегулировывают, если необходимо, напряжение на выходе звукового генератора (оно не должно меняться) и перемещают ползунок переменного резистора R до тех пор, пока электронный вольтметр не покажет напряжение УЗЧ, равное половине первоначального значения.

Подобранное таким образом сопротивление резистора R (которое замеряется омметром) и считается равным выходному сопротивлению УЗЧ на частоте 1000 Гц. Резистор R выбирают сопротивлением, примерно равным ожидаемому выходному сопротивлению УЗЧ.

Формулы для расчета выходного сопротивления усилителя можно найти в главе 4 .

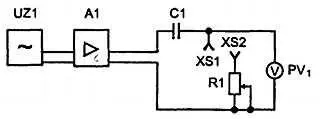

Рис. 6.11. Схема для измерения выходного сопротивления УЗЧ

6.5.5. Измерение сопротивления катушки электродинамического громкоговорителя

Полное сопротивление катушки на заданной звуковой частоте чаще всего определяют с помощью звукового генератора (ЗГ) и электронного вольтметра ( V ). Измерительные приборы присоединяют к громкоговорителю так, как показано на рис. 6.12.

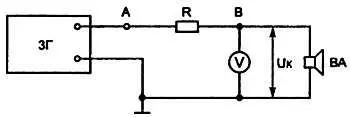

Рис. 6.12. Схема для измерения сопротивления катушки электродинамического громкоговорителя

Сопротивление резистора R , выбираемое в пределах 10–20 Ом, должно быть известно. Определение полного сопротивления катушки ( Z к) заключается в измерении двух напряжений.

Сначала измеряют падение напряжения на катушке U к. Затем переносят верхний (по схеме рис. 6.12) проводник вольтметра и точки В в точку А , измеряя таким образом падение напряжения U выхна последовательно соединенных резисторе R и звуковой катушке.

Так как падения напряжений на последовательно соединенных элементах пропорциональны их сопротивлениям, то можно написать:
