Шкалу омметра можно градуировать с помощью постоянных резисторов с допуском отклонения от номинала ± 5 %. Сначала, включив прибор на измерение сопротивлений, замкнуть цепь и переменным резистором R6 « уст. 0» установить стрелку микроамперметра на конечное деление шкалы, соответствующее нулю омметра. Затем, разомкнув щупы, подключить к омметру резисторы с номинальными сопротивлениями 50, 100, 200, 300, 400, 500 Ом,1 кОм и т. д. примерно до 60…80 кОм, всякий раз замечая точку на шкале, до которой отклоняется стрелка прибора. В этом случае резисторы нужных сопротивлений можно составлять из нескольких резисторов других номиналов. Чем больше сопротивление образцового резистора, тем на меньший угол отклоняется стрелка прибора. По точкам, соответствующим отклонениям стрелки прибора для различных значений сопротивлений резисторов, построить шкалу омметра.

Образец шкал комбинированного прибора применительно к микроамперметру типа М24 показан на рис. 2.31. Примерно так должны выглядеть шкалы и этого прибора. Начертить их точнее можно на листе ватмана и вырезать бумагу по форме шкалы микроамперметра. Затем осторожно вытащить магнитоэлектрическую систему прибора из корпуса и наклеить на его металлическую шкалу вычерченную многопредельную шкалу миллиампервольтомметра.

2.8.1. Измерение напряжений вольтметром с малым входным сопротивлением

При отсутствии вольтметра с большим входным сопротивлением постоянное напряжение можно измерить с высокой точностью и вольтметром с малым входным сопротивлением. Для этого необходимо присоединить вольтметр к точкам А, В цепи, напряжение между которыми нужно измерить (рис. 2.35, а ), и заметить первое показание (U1) вольтметра. Затем включить последовательно с вольтметром резистор R , сопротивление которого равно внутреннему сопротивлению вольтметра R в(рис. 2.35, б ) и заметить второе показание (U2) вольтметра.

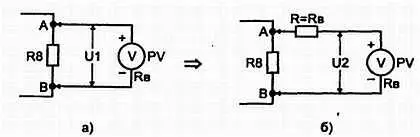

Рис. 2.35. Метод измерение нал ряжений вольтметром с малым входным сопротивлением

Искомое напряжение U вычисляем по формуле:

U= U1∙ U2/( U1— U2).

• Пример .Чему равно напряжение на аноде лампы телевизора, если при измерении вольтметром с малым входным сопротивлением показание прибора равно U1 = 75 В, а при измерении напряжения по схеме рис. 2, 36, б — 52,5 В?

Решение .Напряжение на аноде лампы равно:

U= 75∙52,5/(75–52,5) = 175 В.

Из приведенного примера видно, что при непосредственном измерении напряжения вольтметром результат измерения (U1 = 75 В) намного отличается от действительного значения напряжения (U = 175 В).

2.8.2. Измерение постоянных напряжений миллиамперметром

Этот способ требует двух дополнительных резисторов R1 и R2.

Для облегчения вычислений сопротивление второго резистора должно быть равно числу, выраженному однозначной цифрой с нулями, например 5000, 10 000, 20 000 и т. д. Порядок измерения напряжения следующий:

а) к точкам А и В (рис. 2.36, а ), напряжение между которыми требуется измерить, присоединяют миллиамперметр с последовательно включенным резистором R1 и замечают показания прибора (I1) (резистор R1 желательно взять такой величины, чтобы стрелка отклонялась почти на всю шкалу);

б) последовательно с миллиамперметром и резистором R1 включают резистор R2 (рис. 2.36, б ) и замечают второе показание (I2) прибора;

в) определяют напряжение между точками А и В по формуле:

U = R2∙ I1∙ I2/( I1— I2).

Рис. 2.36. Метод измерения напряжения постоянного тока миллиамперметром

• Пример. Чему равно напряжение на зажимах полупроводникового выпрямителя, если при включении последовательно с миллиамперметром резистора сопротивлением R1 = 900 Ом ток I1 = 9 мА, а при увеличении сопротивления в цепи прибора до 1900 Ом сила тока уменьшается до 5,4 мА?

Решение:

U= 1000∙9∙10 -3∙5,4∙10 -3/(9∙10 -3— 5,4∙10 -3) = 13,5 В.

2.8.3. Измерение силы тока низкоомным вольтметром

В отсутствие миллиамперметра или амперметра ток можно измерить вольтметром. С этой целью вольтметр вводят последовательно в измеряемую цепь (рис 2.37, а ) и замечают первое показание (U1) прибора.

Присоединив параллельно вольтметру (рис. 2.37, б ) резистор, сопротивление R которого известно, замечают второе показание (U2) вольтметра.
