В Бессонов - Радиоэлектроника для начинающих (и не только)

Рис. 10.32. Питание варианта ответвителя телевизионного сигнала через кабель

В устройстве можно применить следующие детали: транзисторы КТ399А, КТ368А, конденсаторы KЛC, КМ, резистор R7 — СП3-3, остальные MЛT. Катушка L1 бескаркасная, она намотана проводом ПЭВ-2 0,4 на оправке из изоляционного материала диаметром 5 мм и содержит 4…5 витков. Катушка L2 — дроссель ДМ-0,4 индуктивностью 10…40 мкГ. Налаживание сводится к получению требуемой АЧХ. Нижнюю границу при необходимости изменяют подбором конденсатора С4, верхнюю — подбором индуктивности катушки L1. Усилитель потребляет ток не более 12 мА.

10.8.5. Пассивный ответвитель ТВ сигнала

Для его изготовления требуются только резисторы, поэтому изготовить его значительно проще.

На рис. 10.33 приведена схема подключения трех телевизионных приемников к одной антенне через простейшее согласующе-развязывающее устройство на резисторах. Таким же способом можно подключить любое число приемников ( n ). Однако надо учитывать, что с ростом их числа увеличивается и затухание сигнала.

Рис. 10.33. Пассивный ответвитель телевизионного сигнала

Сопротивление согласующих резисторов (в нашем случае R n= R1 = R2 = R3 = R4) связано с волновым сопротивлением фидера (чаще всего r = 75 Ом) следующим соотношением:

Коэффициент передачи ответвителя обратно пропорционален числу ветвей развязки: К= 1/ n.

Если какой-либо выход ответвителя не используется, то к нему необходимо подключить балластный резистор сопротивлением 75 Ом.

Вся конструкция должна быть заключена в экран, в крайнем случае подойдет и пластмассовый корпус; подключение коаксиальных кабелей осуществляется через высокочастотные разъемы.

10.8.6. Зигзагообразная антенна из магнитных дисков[33]

Сейчас, когда из магазинов исчезли алюминиевый профиль и трубки, а со свалок — отходы цветных металлов, радиолюбители делают свои антенны порой из самых неожиданных предметов. Соответственно и параметры таких антенн могут оказаться самыми неожиданными.

Автором [Радиолюбитель, 10/98] была исследована одна из таких конструкций, достаточно популярная — «восьмерка» из жестких дисков для устаревших накопителей ЕС ЭВМ (рис. 10.34).

Рис. 10.34. Зигзагообразная антенна из магнитных дисков

Электрически эта антенна представляет собой вариант зигзагообразной; судя по ее размерам и форме, она может хорошо работать во всем ДМВ-диапазоне.

Испытания на панорамном рефлектометре подтвердили, что антенна вполне удовлетворительно согласуется в диапазоне 21…50 каналов, однако на частотах 11–12 каналов ее КСВ оказался равен 18…20 (рис. 10.35, кривая 1 ). Сравнение «восьмерки» с другими типами антенн ДМВ показало, что по качеству получаемого изображения она превосходит одинарный диск, сопоставима с комнатной логопериодической антенной промышленного изготовления и уступает «тройному квадрату», но только в полосе его пропускания (5…8 каналов).

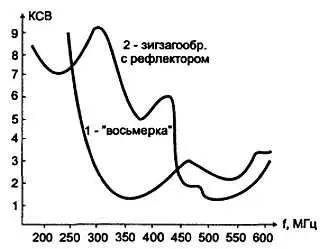

Рис. 10.35. Зависимость КСВ от частоты зигзагообразной антенны на магнитных дисках

Несколько слов об особенностях монтажа и эксплуатации. Как показывают измерения КСВ, любой металлический предмет вблизи антенны увеличивает потери и ухудшает согласование. Особенно чувствительной в этом отношении оказалась вся зона пропила в дисках. На согласование влияет и укладка кабеля — он должен проходить по внешнему краю диска, по той его половине, к которой припаивается оплетка, причем обязательно прилегая к диску в самой нижней его точке «А».

Кабель удобно прикрепить нитками через заранее просверленные вдоль края диска отверстия диаметром 1,5…2 мм. Исследованная антенна имела пропил шириной 25 мм.

Также была испытана зигзагообразная антенна из колец-прокладок для жестких дисков с рефлектором из самого диска [3Ч, рис. 3.1]. Вместо сетки центральное отверстие в диске-рефлекторе было заделано горизонтальными полосками. Полученная характеристика показана на рис. 10.35, кривая 2 . Как видно из графика, данная антенна может работать на частоте 11…12 каналов, однако, судя по величине КСВ, эффективной работы в этом диапазоне ждать не стоит.
