Конденсатор 1 (рис. 10.28), катушку индуктивности 2 и переключатель 3 размещают в пластмассовом корпусе — футляре от авторучки размерами 150x22x15 мм. На дне корпуса закреплены постоянные магниты 4 и 5, с помощью которых приставка крепится к трубе-»штырю». Соединительный кабель составлен из двух свитых отрезков проводов МГШВ 0,12, к наружным концам которых припаяны вилки.

Чтобы приставка перекрывала СВ-вещательный диапазон, надо увеличить число витков катушки индуктивности.

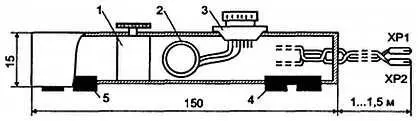

Рис. 10.28. Конструкция согласующего устройства

10.8.4. Активный ответвитель ТВ сигнала

Если в квартире имеется два телевизора (в разных комнатах), то можно рекомендовать изготовить ответвитель для подключения к фидеру телевизионной антенны одновременно обоих телевизоров.

Ответвитель собран на полевом транзисторе (рис. 10.29). Он практически не вносит рассогласования в фидер и в то же время обеспечивает выходной сигнал, достаточный для нормальной работы телевизора.

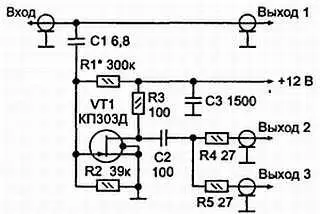

Рис. 10.29. Активный ответвитель телевизионного сигнала

Устройство представляет собой апериодический усилитель радиочастоты с высокоомным входом и согласованным с 75-омным кабелем выходом. Полевой транзистор VT1 включен по схеме с общим истоком. Режим его работы задан напряжением на затворе, снимаемым с делителя R1R2. Входной сигнал поступает в цепь затвора через конденсатор небольшой емкости С1, усиленный сигнал снимается со стока и через конденсатор С2 и резисторы R4R5 подается на антенные входы телевизоров.

При монтаже детали входной и выходной цепей усилителя необходимо расположить по разные стороны от транзистора.

С фидером (на рис. 10.29 — линия связи Вход-Выход 1) ответвитель соединяют следующим образом: удалив небольшой участок изолирующей оболочки кабеля, надрезают оплетку и изоляцию внутренней жилы, после чего к последней припаивают конденсатор С1 (его выводы необходимо укоротить до минимально возможной длины), а к оплетке — общий провод ответвителя.

Требуемый уровень выходного сигнала устанавливают подбором резистора R1 (на практике — до получения тока стока в пределах 5…7 мА).

Ответвитель хорошо работает во всех 12-ти каналах метрового диапазона волн. Взаимного влияния телевизоров, подключенных к основному фидеру и выходам ответвителя, не обнаружено.

Для питания ответвителя необходим источник с малым напряжением пульсаций (при недостаточной фильтрации на экране телевизора может наблюдаться помеха в виде неподвижной или перемещающейся горизонтальной полосы). Конструкция ответвителя произвольная.

Другой вариант активного ответвителя приведен на рис. 10.30 [32]. Он состоит из усилителя на сверхвысокочастотных транзисторах VT1, VT2 и резистивного разветвителя на резисторах R8-R10.

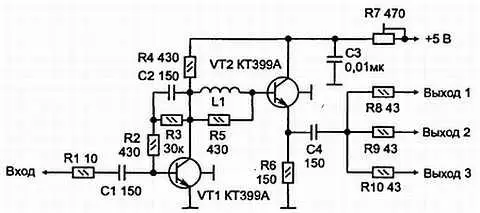

Рис. 10.30. Вариант ответвителя телевизионного сигнала

Наличие усилителя обеспечивает дополнительное усиление сигнала примерно до 15 дБ на каждом из выходов сигнала. Кроме того, усиление можно регулировать в пределах 6…15 дБ подстроечным резистором R7, что позволяет в случае необходимости подобрать оптимальный уровень сигнала.

Усилитель обеспечивает полосу пропускания по уровню —3 дБ от 40 до 240 МГц. При уменьшении усиления полоса немного расширяется.

Чтобы не ухудшить качество изображения при слабых сигналах, в усилителе применены мало шумящие транзисторы.

Детали ответвителя размещают на печатной плате (рис. 10.31) из двустороннего фольгированного текстолита. Монтаж ведут на одной стороне, без отверстий, вторую сторону используют как экран и соединяют через край платы в нескольких местах с общей шиной. Входной и выходные кабели закрепляют на плате с помощью скоб, а оплетки припаивают к общему проводу на плате.

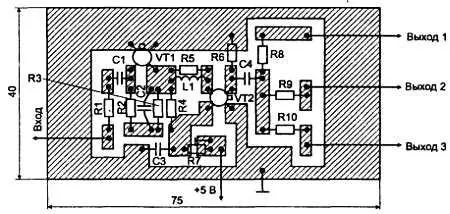

Рис. 10.31. Печатная плата варианта ответвителя телевизионного сигнала

Питание (от батареи, выпрямителя либо телевизора) к усилителю подводят по отдельному проводу, но если возникнет необходимость питать его через один из кабелей, выходной каскад придется переделать в соответствии с рис. 10.32. Резистор R7 в этом случае удобнее разместить в блоке питания.
