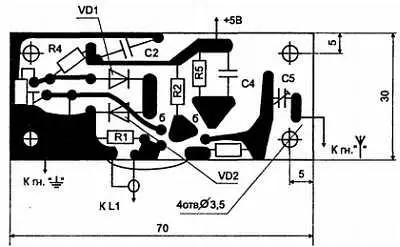

Рис. 10.26. Печатная плата усилителя для антенны СВ и ДВ

Следует отметить, что приставка рассчитана на работу с приемником, имеющим емкостную связь с внешней антенной. При индуктивной связи с антенной выход приставки подключают непосредственно к входному контуру приемника. Так поступают и при отсутствии гнезд внешней антенны в приемнике.

Для налаживания приставки устанавливают движок резистора R3 в нижнее (по схеме) положение, включают питание. Затем с помощью этого резистора устанавливают на коллекторе транзистора VT2 напряжение 2,5 + 0,2 В относительно общего провода. Далее, установив роторы конденсаторов С1 и С5 в положение максимальной емкости, подключают приставку к гнездам «антенна» и «заземление» приемника и устанавливают верхнюю границу перекрываемого приемником длинноволнового или средневолнового диапазона. Для этого на вход контура L1C1 подают соответствующий сигнал от генератора стандартных сигналов, настраивают на эту частоту приемник и, перемещая каркас катушки L1 по магнитопроводу, добиваются настройки контура L1C1 в резонанс.

Состояние резонанса определяют по индикатору настройки приемника или, измеряя уровень постоянной составляющей сигнала на выходе детектора, с помощью вольтметра. После этого подносят контур к электропроводке и, установив магнитопровод катушки L1 перпендикулярно проводам осветительной сети и вращая ручку настройки приемника, пытаются принять сигнал какой-либо удаленной радиостанции. Наибольшей громкости приема добиваются конденсатором переменной емкости приставки. После чего устанавливают наименьший уровень помех подстройкой конденсатора С5.

При работе с приставкой полезно снабдить шкалой конденсатор переменной емкости С1. Настройку на желаемую радиостанцию следует производить в такой последовательности: сначала ручкой настройки конденсатора С1 (см. рис. 10.24) нужно установить приблизительно соответствующую длину волны, затем настроить приемник точно на радиостанцию и после этого еще раз подстроить конденсатор С1.

Приставка позволяет увеличить радиус уверенного приема радиостанций по сравнению с приемом на магнитную антенну, а также повысить селективность приемника по паразитным каналам приема.

10.8.3. Приемная комнатная антенна

Ниже приведено описание еще одной, более простой, приставки, которая тоже позволяет улучшить качество приема. В качестве внешней антенны для этой комнатной антенны могут быть использованы трубы системы отопления. Ведь металлические трубы системы отопления проходят через все этажи здания, образуя вертикальный токопроводящий «штырь», длина которого зависит от высоты дома. Наведенные в нем токи сигналов радиостанций могут порой значительно превышать токи, возникающие в рамочных комнатных антеннах. Вот почему такая антенна — «штырь» вполне подойдет для любительских радиоприемников, нужно только обеспечить с ней эффективную связь. Наиболее просто реализовать индуктивную связь, к тому же ее можно сделать частотно-избирательной, повысив тем самым селективность и помехоустойчивость системы антенна-приемник. Ось катушки индуктивности при этом следует располагать перпендикулярно к трубе и как можно ближе к ней. Для увеличения связи катушку нужно намотать на ферритовом магнитопроводе.

На рис. 10.27 изображена схема согласующего устройства для всеволновых любительских приемников, имеющих гнезда для подключения антенны и заземления. Оно крепится к трубе с помощью двух магнитов и представляет собой колебательный контур, образованный катушкой индуктивности L1 и конденсатором переменной емкости С1.

Рис. 10. 27. Схема согласующего устройства для всеволнового приемника

Соединяется приставка с приемником витым двухжильным кабелем, причем емкость и индуктивность кабеля входят в колебательный контур. Для перекрытия диапазона СВ (160 м) и КВ катушка индуктивности выполнена с отводами. Нужный рабочий диапазон согласующего устройства выбирают переключателем SA1, а более точно резонансную частоту контура, а значит, максимальный сигнал на входе приемника, устанавливают конденсатором переменной емкости.

Катушка индуктивности намотана на отрезке ферритового стержня диаметром 10 и длиной 19 мм из феррита 400НН (отрезок стержня от магнитной антенны приемника «Альпинист-405»). Всего нужно намотать виток к витку 85 витков провода ПЭВ-1 0,19 и сделать отводы от 2, 10, 20, 35, и 50-го витков, считая от нижнего по схеме вывода. Конденсатор переменной емкости — КПТМ, обе его секции соединены параллельно. Подойдет и другой малогабаритный конденсатор с максимальной емкостью не менее 500 пФ. Переключатель SA1 — малогабаритный, типа МПВ или МПН.
