Он отказывался сохранять линию полета и все время "скакал" вверх и вниз. На отклонение горизонтальных рулей самолет реагировал вяло и не сразу. К продольной неустойчивости добавлялась плохая путевая устойчивость: не обдуваемые винтом кили недостаточно хорошо выполняли свое назначение. Сделав над аэродромом два круга, Кудрин с трудом посадил самолет. Весь полет продолжался 15 минут.

Причины столь неожиданного поведения ХАИ-4 заключались, прежде всего, в том, что самолет обладал значительно большим продольным моментом инерции, чем его безмоторные прототипы. Чтобы сохранить центровку после установки двигателя, конструкторы перенесли кабину вперед, и теперь фюзеляж на метр выступал за крыло. Это, наряду с почти втрое увеличившейся нагрузкой на крыло из-за возросшего до 880 кг взлетного веса, коренным образом изменило характеристики устойчивости и управляемости машины. [4]Свою лепту внес и расположенный выше центра тяжести винт, влияющий при изменении оборотов на продольную балансировку самолета (напомню, что с этим же явлением столкнулись при испытаниях "бесхвосток" AV-2 и РП-1). Трудность взлета объясняется конструкцией шасси ХАИ-4 с общей гидравлической связью между опорами, сделанной с целью одновременного касания земли всеми колесами при посадке. Под действием силы тяги винта передние стойки просаживались, задняя же, наоборот, увеличивалась в высоту, и в результате во время разбега самолет наклонялся носом вниз.

В августе 1934 г. Кудрин выполнил на ХАИ-4 еще два полета, затем испытания продолжил Рыжков. По рекомендациям летчиков в конструкцию самолета внесли изменения: двигатель переместили на 100 мм вниз, поменяли положение оси вращения рулей направления, впереди установили управляемый предкрылок, действующий как дополнительный руль высоты. Но проку от этих доработок было немного. 12 июля 1937 г. во время попытки взлета ХАИ-4 потерпел аварию и ремонтировать его не стали.

Несравненно лучше оказался другой харьковский самолет-"бесхвостка" ХАИ-АВИАВНИТО-3 "Сергей Киров". Он даже поработал некоторое время в Гражданском Воздушном Флоте (ГВФ), первозил грузы и пассажиров.

История появления этого самолета такова. В середине 30-х годов ГВФ объявил конкурс на создание планеролета. Под этим термином понимался большой транспортный планер, снабженный относительно маломощным двигателем. Считалось, что эти недорогие, нетребовательные к аэродромам и экономичные летательные аппараты смогут решить проблему массовых воздушных перевозок, облегчат доставку грузов в районах бездорожья. По условиям конкурса, планеролет должен был перевозить тонну груза или 10 пассажиров со скоростью 120 км/ч.

Члены Харьковского отделения Всесоюзного авиационного научно-инженерного технического общества (Авиавнито) решили взяться за постройку такого самолета. Так как проектно-конструкторские работы велись на базе Харьковского авиационного института, планеролету дали обозначение ХАИ-АВИАВНИТО-3. Руководили проектированием А.АЛазарев и А.А.Кроль.

Для достижения высокого аэродинамического качества, так необходимого планеролету, аппарат решили делать по типу "летающего крыла". При постройке использовался весь опыт создания предыдущих харьковских "бесхвосток". Крыло размахом 22,2 м имело S-образный профиль с относительной толщиной у основания 14% и отрицательную геометрическую крутку. Чтобы увеличить длину центроплана, заднюю кромку сделали прямой. На ней располагались элевоны, а для управления по курсу кроме обычного руля направления на поверхности крыла установили пластины-интерцепторы. Они действовали дифференцированно, отклоняясь вверх одновременно с поворотом руля и вызывая крен, облегчающий выполнение разворота. Оригинально была решена проблема регулирования продольной балансировки. Для этого концы крыла сделали подвижными: с помощью штурвальчика в кабине их можно было поворачивать вокруг оси вверх и вниз на угол 10°.

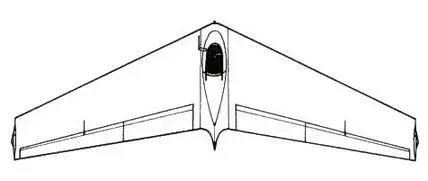

"Осоавиахимовец ХАИ"

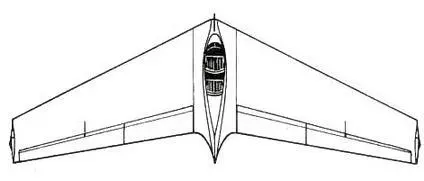

"П.П.Постышев"

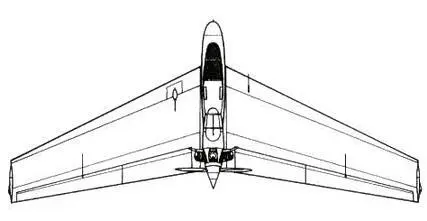

ХАИ-4

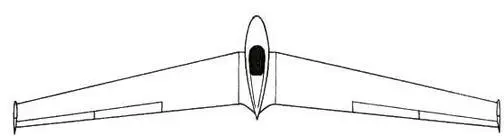

"Безлонжеронка ХАИ"

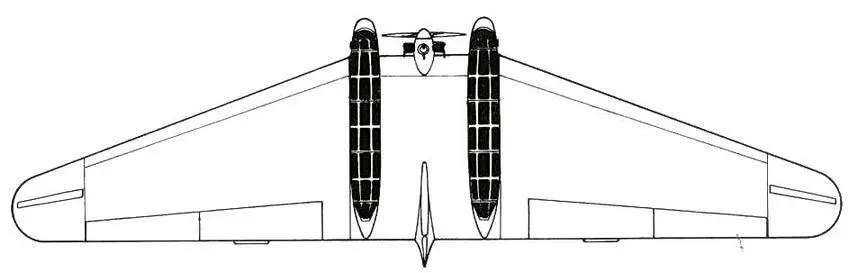

ХАИ-АВИАВНИТО-3
