Дмитрий Соболев - Столетняя история “летающего крыла”

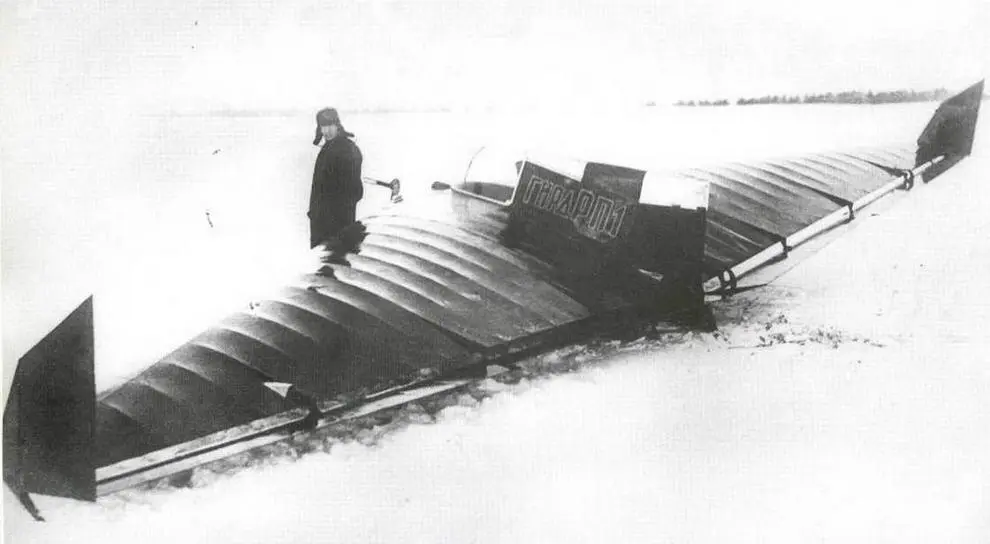

Ракетоплан РП-1, построенный Черановским по заказу ГИРД.

В сентябре 1932 г. начались полеты второго планера Черановского РП-1 № 2, построенного для ГИРДа. Он лишь в мелочах отличался от первого БИЧ-11 (РП-1 № 1).

Испытания продолжались и в 1933 г. Всего С.П.Королев выполнил на двух РП-1 34 полета, из них 5 — с включением поршневого двигателя. В связи с тем, что от ЖРД не удалось добиться надежной работы, БИЧ-11 так и не стал ракетопланом и, по указанию сверху, оба построенных аппарата, считавшихся секретными, были преданы огню. Время реактивных "бесхвосток" еще не пришло.

Несмотря на то, что далеко не все самолеты Черановского были удачными, его деятельность стимулировала работы по "бесхвосткам" в нашей стране. Ведь он первым среди отечественных конструкторов доказал возможность создания планеров и самолетов без горизонтального оперения, первым разработал рациональную схему моноплана-"бесхвостки" с расположенным впереди двигателем и центральным килем, первым применил в конструкции "бесхвосток" трапециевидное крыло.

Одним из примеров влияния конструкторского опыта Черановского является бесхвостый планер-трапеция ЦАГИ-1 (БП-1). Его построил в 1933 г. в ЦАРИ инженер А.А.Сеньков. Общая схема планера была, как у БИЧ-12, только кабину пилота закрыли прозрачным колпаком. Для достижения хорошей продольной устойчивости специалисты ЦАРИ применили "мунковский" S-образный профиль М-ббис и дополнительно придали крылу отрицательную крутку по размаху. Для управления служили подвесные элевоны и рули направления на концах крыла. Конструкция крыла — многолонжеронная, деревянная, с полотняной обшивкой. Размах крыла планера был 12 м.

ЦАГИ-1 участвовал в X Всесоюзных планерных состязаниях в Коктебеле. А.Н.Скородумов, летавший на этой машине, отмечал ее удовлетворительную устойчивость и управляемость в обычном полете, но для выполнения фигур высшего пилотажа, в частности петли Нестерова, мощности рулей не хватало. Испытатель указывал также на тесноту кабины и плохой обзор. [27]

О работах Б.И.Черановского в конце 30-х и в 40-е годы будет рассказано в следующих главах.

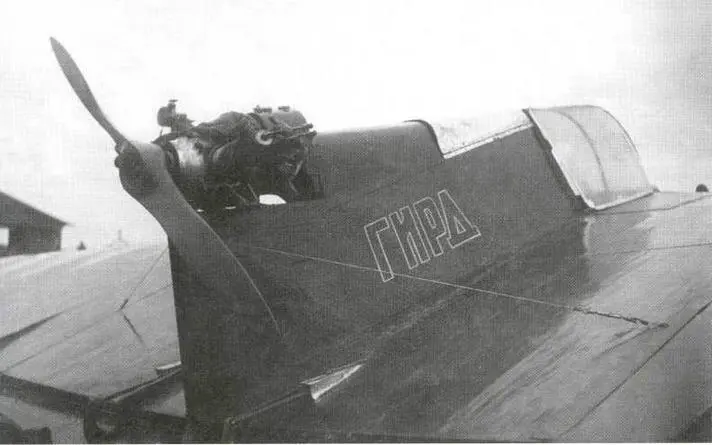

Из-за отсутствия ракетного двигателя РП-1 испытывался с обычным поршневым мотором.

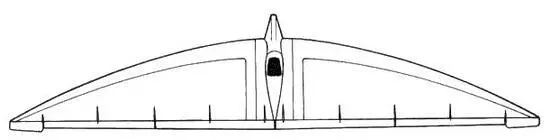

БИЧ-1

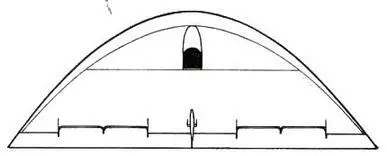

БИЧ-2

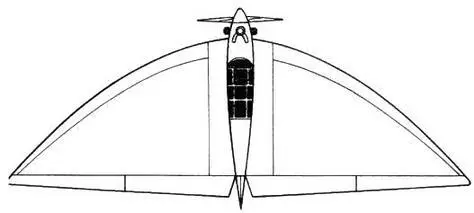

БИЧ-3

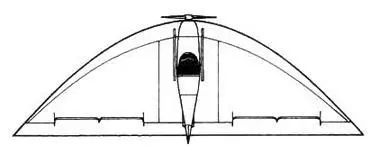

БИЧ-7А

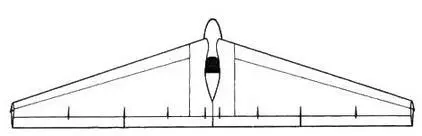

БИЧ-14

БИЧ-8

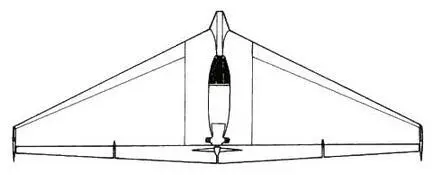

РП-1

БИЧ-13

1. Архив Научно-мемориального музея Н.Е.Жуковского. № 1079. А. 136.

2. Патент Германии № 233788, 1.02.1910 г.

3. Архив Научно-мемориального музея Н.Е.Жуковского. № 3320/2.

4. Патент СССР № 6676, 31.01.1923 г.

5. У БИЧ-1 удлинение составляло 2,3. Это в 4—3 раз меньше, чем у обычных планеров того времени.

6. Архив Научно-мемориального музея Н.Е.Жуковского. № 5320/4.

7. РГВА. Ф. 24708. Он. 5. Д. 209. Л. 3-7.

8. Г.А.Шмелев. Безмоторное летание. М., 1926. С. 135—136.

9. Там же. С. 159.

10. Б.Кудрин. Первый полет на "крыле" // Юный моделист-конструктор. 1964. Вып. 10. С. 6—8.

11. Архив Научно-мемориального музея Н.Е.Жуковского. № 5320/13. Л. 22.

12. РГАЭ. Ф. 8328. Он. 1. Д. 388. Л. 65-69.

13. Там же. Л. 69.

14. Идея подвесных рулей была весьма популярна в 20-е годы, так как воздушный поток, проходя через щель, делал их более эффективными, особенно на больших углах атаки. Впоследствии от них отказались из-за большого аэродинамического сопротивления, вызываемого такой подвеской рулей.

15. Б.И.Черановский. Самолет БИЧ-7" ("Парабола") // Самолет. 1930. № И. С. 26,28; РГВА. Ф. 24708. Оп. 5. Д. 209.

16. РГВА. Ф. 24708. Оп. 5. Д. 209. Л. 9.

17. РГАЭ. Ф. 8328. On. 1. Д. 808. Л. 2.

18. Там же.

19. П.М.Стефановский. Триста неизвестных. М., 1968.
