Дмитрий Соболев - Столетняя история “летающего крыла”

"Отдушиной" для немецких летчиков и конструкторов, стал планеризм. Как и многие другие, Аиппиш занялся постройкой планеров, в том числе планеров-"бесхвосток". "Мой интерес к конструкциям типа "летающее крыло", — писал он, — возродился после успешных полетов планеров "Вельтензеглер", спроектированных техническим директором фирмы Вельтензеглер доктором Фрицем Венком. Крыло этих аппаратов напоминало крыло чайки. Мои длительные дискуссии с Фрицем Венком о путях достижения самоустойчивости крыла привели к пониманию основных законов устойчивости и очень помогли мне в дальнейшей конструкторской работе." [2]

Планер "Вельтензеглер", полеты которого пробудили в Липпише интерес к "бесхвосткам", имел необычную форму. Центральная часть крыла была нестреловидная, с постоянной хордой, а концы крыла отведены назад и вниз. С помощью этих наклонных законцовок и должна была обеспечиваться балансировка и управляемость планера. Шасси не было, для взлета несколько человек поднимали планер за крылья и бежали с ним против ветра.

В 1920 г. летчик Пешкес осуществил на "Вельтензеглере" первый в мире парящий полет, продержавшись две минуты над местом старта без потери высоты. Этому способствовала удивительная легкость аппарата: при размахе крыла 16 м он весил всего 42 кг.

Как оказалось, легкость была достигнута за счет прочности. Это кончилось трагедией во время Ронских планерных состязаний 1921 г.: при полете у "Вельтензеглера" от порыва ветра обломились концы крыла и неуправляемый аппарат упал с высоты около 100 м, летчик погиб. [3]

Планер "Вестензеглер " разбился из-за недостаточной прочности крыла.

Такую же, как у "Вельтензеглера", форму крыла имел планер "Шарлотта", построенный в 1922 г. студентами Берлинского технологического университета под руководством профессора А.фон Парсеваля. Планер участвовал в Ронских состязаниях 1922 г., но особых достоинств не показал. Его модификации 1923 и 1924 гг. отличались усиленной конструкцией и аэродинамическими тормозами на концах крыла вместо обычного вертикального руля направления. В 1924 г. на последнем варианте "Шарлотты" осуществлялись парящие полеты продолжительностью до 7 минут.

Таковы факты, на фоне которых началась авиаконструкторская деятельность А.Липпиша. Критически проанализировав опыт предшественников, Липпиш не стал копировать их конструкции. Он отверг чайкоподобное крыло "Вельтензеглера" из-за конструктивной сложности и прочностных недостатков. Крыло большой стреловидности, как у Данна, также было отвергнуто по причине его меньшей подъемной силы и большего веса. Самобалансирующееся прямое крыло с S-образным профилем страдало чрезвычайной чувствительностью к изменению центровки. Оптимальными свойствами, решил конструктор, будет обладать крыло небольшой стреловидности (15° — 20°) со специальным профилем, обеспечивающим неизменность точки приложения подъемной силы.

Свой первый бесхвостый планер "Е2" Липпиш спроектировал в 1921 г. Ни средств, ни летного опыта у молодого конструктора не было, поэтому строил и испытывал аппарат летчик Готтлиб Эспенлауб. Это был верхнеплан с колесным шасси, на котором находилось сиденье пилота. Крыло размахом 10 м имело симметричный профиль "Геттинген-410", а балансировочную силу создавали слегка отклоненные вверх элевоны. Для улучшения путевой устойчивости под крылом установили кили.

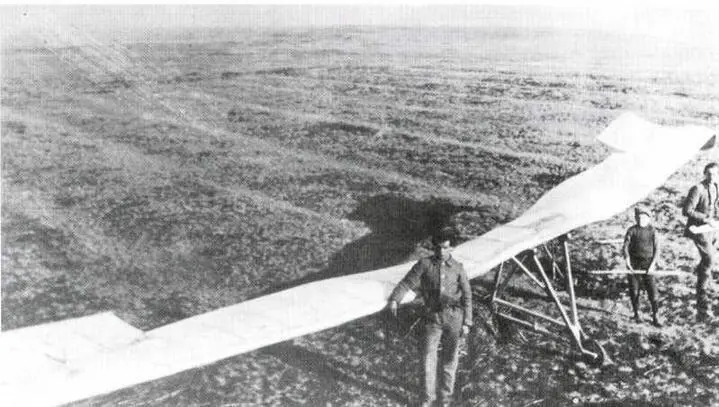

Первый бесхвостый планер А.Липпиша.

Результаты испытаний были неважными. "Е2" мог летать, но летал плохо из-за небольшой подъемной силы симметричного профиля. Во время одного из полетов планер потерпел аварию, и Липпиш предпочел не восстанавливать малоудачный аппарат. Несколько лет конструктор занимался планерами обычной схемы, но в 1924 г. вновь обратился к схеме "бесхвостка".

Новый планер Липпиш не случайно назвал "Эксперимент". Его крыло было составлено из разнообразных профилей. В центральной части находились

обычные искривленные профили, обладающие большой подъемной силой, которые сменялись симметричными, а на концах стояли профили обратной кривизны. Благодаря этому приему конструктор обеспечивал продольную балансировку и одновременно уменьшал обусловленные стреловидностью крутящие нагрузки на крыло. [4]
