Дмитрий Соболев - Столетняя история “летающего крыла”

Липпиш сам испробовал "Эксперимент" в воздухе. Планирующие свойства улучшились, однако из-за небольшой стреловидности аппарат слабо реагировал на отклонение расположенных близко к центру тяжести рулей высоты (элевонов). В конце концов планер снабдили обычным хвостовым оперением.

Итак, первые опыты не внушали оптимизма. Но Липпиш продолжал работать. В 1925 г. для этого открылись новые возможности — конструктор получил назначение на пост главы Авиационного отдела Научно-исследовательского института Рон-Розиттенского общества содействия парящему полету (впоследствии — Германский научно-исследовательский институт изучения парящего полета, DFS).

В рамках научных исследований института Липпиш провел серию экспериментов с большими свободнолетающими моделями и опыты в аэродинамических трубах. В результате он пришел к выводу о целесообразности применения в конструкции "бесхвосток" новых профилей с увеличенной кривизной и большей относительной толщиной, отличающихся значительной подъемной силой. Такие профили называются "профили Жуковского", так как были разработаны в России Н.Е.Жуковским.

Александр Липпиш (справа) на Ронских планерных состязаниях.

Следующим этапом стало создание в институтских мастерских семейства бесхвостых планеров "Шторх". Первый "Шторх" построили в 1927 г. Он был значительно совершеннее первых "бесхвосток" Липпиша. Кроме нового профиля, планер отличался большим размахом крыла с более прочной двухлонжеронной конструкцией, усиленной подкосами, закрытой гондолой с прикрепленной снизу посадочной лыжей, новой формой элевонов. Балансировка, как и прежде, обеспечивалась аэродинамической круткой вдоль размаха.

Для лучшей устойчивости относительно продольной оси консоли крыла были отклонены вверх (на языке специалистов это называется "поперечное V крыла"). Крыло имело размах 12,2 м, а его площадь равнялась 22 м².

Испытывал "Шторх-I" опытный немецкий планерист Б.Неринг. Чтобы избежать частых поломок при посадке расположенных под крылом килей, в следующей модели, "Шторх-I", их поставили на крыле. На этот раз на планере летал Фриц Штаммер. Летчики отмечали плохую путевую устойчивость в полете и недостаточную эффективность элевонов — следствие малой стреловидности крыла. Устранение поперечного V крыла не дало заметных результатов.

В 1928 г. появился "Шторх-III", с новой гондолой с вертикальными стенками и с жестко закрепленными килями на крыле. [5]Для большего эффекта кили имели изогнутый профиль наподобие крыльевого, обращенный выпуклой стороной внутрь.

Указанные меры позволили, наконец, улучшить путевую устойчивость планера. Однако на отклонения элевонов "Шторх" по прежнему реагировал вяло. Проблему удалось решить в 1929 г. на следующей модели — "Шторх-IV". По совету ветерана планеростроения И.Этриха Липпиш таким образом переделал конструкцию этих рулевых поверхностей, что их ось вращения стала перпендикулярна продольной оси аппарата. Одновременно были изменены профиль элевонов и центровка планера. Гюнтер Гроенхоф, испытавший "Шторх-IV", остался очень доволен его качествами. Аппарат отличался хорошими планирующими свойствами, был устойчив и управляем на всех режимах полета. Так, шаг за шагом, Липпиш пришел к удачной конструкции планера-"бесхвостки".

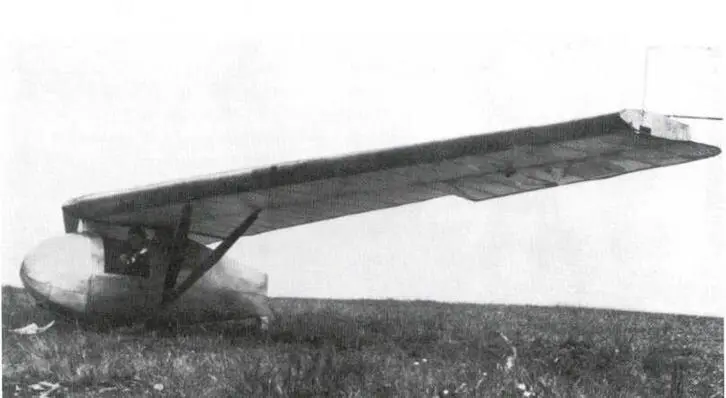

Планер "Шторх-II". Аппарат страдал плохой путевой устойчивостью.

В конце лета 1929 г. за крылом планера установили мотоциклетный двигатель DKW с толкающим винтом и вентилятором для лучшего охлаждения цилиндров. Мотопланер получил обозначение "Шторх-V". Восьми лошадиных сил, развиваемых двигателем, было недостаточно для взлета, поэтому "Шторх-V" стартовал по-планерному, с помощью резинового шнура-амортизатора, а затем уже совершал полет как самолет.

Несмотря на маломощный двигатель, летал "Шторх-V" хорошо. Об этом свидетельствует многочасовой перелет 25 октября 1929 г. Гроенхофа из Вассеркуппе, где работал Липпиш, в Берлин. В надежде на получение государственных субсидий для дальнейших работ по "бесхвосткам" на "Шторхе-V" был выполнен ряд демонстрационных полетов над берлинским аэродромом Темпельхоф. Субсидий не последовало, но необычной машиной неожиданно заинтересовалось руководство издательства "Улынтейн". Оно учредило специальный приз за 300-километровый беспосадочный полет на легкомоторном бесхвостом самолете типа "Шторх".
