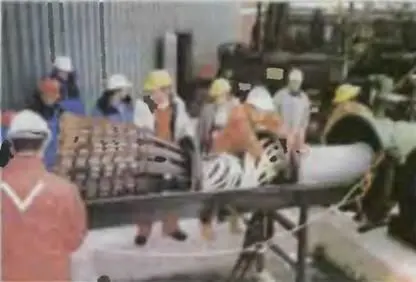

1998 год. Московская область, г. Луховицы, «Диаскан». Загрузка диагностического снаряда в приемную камеру нефтепровода

Самое обидное было в том, что до 60 процентов труб и через двадцать лет работы не содержали никаких дефектов, не были тронуты ржавчиной и могли бы эксплуатироваться и дальше. Правда, буквально в нескольких шагах от замененного отрезка трубы мог оказаться такой, который прорывался через несколько месяцев или недель. И все начиналось сызнова.

Наша дряхлеющая экономика встала перед необходимостью: или решать вопрос кардинально, то есть на всем протяжении полностью менять магистральные трубопроводы, или искать способ, указывающий конкретный адрес потенциальной аварии.

Первый вариант заведомо отпадал: ни одна страна в мире, даже самая богатая, не может сегодня позволить себе полную замену тысячекилометровых нефтяных и газовых трасс. Экономика не выдержит. Значит, надо по-другому. Но как?

Предлагался, например, изотопный метод контроля, когда по изменению гамма-потока, проходящего через поперечник трубы, рассчитывалось утоньшение стенки из-за коррозии. Но датчики могли размещаться лишь в выборочных местах и не давали полной картины состояния трубы.

Освоили методику измерения сопротивления изоляции труб, позволявшую предположить интегральный уровень коррозии на внешней стороне трубы…

Если речь шла о строительных дефектах или внешних механических повреждениях, гофрах и вмятинах, некоторые инженеры предлагали запускать в трубопровод подобие поршня с примитивным счетчиком препятствий, какие встретятся на обследуемом участке (сосчитывались попросту удары о препятствия).

Но четкого ответа, где ждать беды, не было. Ощущение предстоящей опасности не ослаблялось, а даже росло, как это бывает в кино: на экране еще все благополучно, а уже звучит тревожная музыка.

Англичане одними из первых нащупали верный подход к диагностике дефектов трубы. Прежде всего они широко использовали магнитные порошки. Те самые, что мы видели на уроках физики в школе. Они позволяли невооруженным глазом увидеть силовые линии магнитного поля. Порошком посыпалась труба, и воочию были заметны очертания некоторых дефектов, например трещины. Дело теперь стало за другим – трудоемкость исследования, помноженная на десятки тысяч километров труб.

На помощь пришли электротехника, электроника и акустика. Этот симбиоз совершил настоящую революцию, вылившись в диагностические снаряды- поршни с механическими, ультразвуковыми и магнитными датчиками, с мощным компьютером (способным запомнить две тысячи томов «Войны и мира»), с компактным и надежным источником питания. Параллельно разрабатывались и методы ремонта, позволявшие без остановки перекачки продукта восстановить трубу дешево и надежно.

Но сначала о собственно диагностике. Нужно заметить, что запускать снаряд-дефектоскоп в трубу, когда еще не ясны степень механических повреждений и изменения ее геометрии (вмятины, гофры), не следует. Труба поначалу просто чистится. От строительного мусора (если он остался в полости трубы), от ржавчины и окалины, от парафинсодержащих наслоений, которые непременно есть в любой нефтеносной трубе и могут заметно уменьшать ее сечение.

Для этого через специальные шлюзовые камеры в трубопровод запускают механические скребки. А уж следом идет снаряд-профилемер, передвигаемый потоком перекачиваемого продукта с помощью уплотнительных манжет, изготовленных из износоустойчивого материала – полиуретана. Чувствительными механическими датчиками профилемера ощупывается внутренняя поверхность трубы, улавливается любая неровность и вмятина. Одновременно так называемое одометрическое колесо, соприкасающееся со стенкой трубы, фиксирует пройденный путь. Кроме того, в память компьютера заносятся сигналы, подаваемые специальными маркерными передатчиками, установленными над трубопроводом вдоль всей трассы через определенные промежутки. Таким образом осуществляется «привязка» найденных дефектов по расстоянию с точностью до двадцати сантиметров по протяженности при длине обследуемого участка до 100-150 километров. Вся информация, идущая с датчиков, непрерывно записывается на носители, напоминающие обычные аудиокассеты.

Информации – море. Чтобы ее запомнить, нужны компьютеры, не уступающие своим космическим собратьям, а по некоторым параметрам и превосходящие их. Генеральный директор «Диаскана», доктор технических наук Константин Валерьевич Черняев, комментируя особенности применяемых микрокристаллических компьютерных схем, отмечает их уникальные свойства. Как в фильме «Терминатор», они при повреждении одних частей могут изменять свои функции и передавать их другим, неиспорченным микросхемам, поэтому робот, несмотря на поломки, все равно будет выполнять поставленную задачу.
