Расчеты проводились при следующих значениях параметров:

R=500 м; θ g= 5 град; θ m=0; у ∞=2-10 -4град/м.

Из этого рисунка следует, что чем сильнее раздроблен или «расплющен» выброс после потери им динамической индивидуальности, тем на меньшую высоту поднимается его вещество под действием сил всплытия. Увеличение коэффициента вовлечения д, как и следовало ожидать, приводит к уменьшению величины ΔZ m.

На графиках рис. 3.24 — 3.26 приводятся расчеты приращений высот всплытия вещества взрывного выброса при Z > Z gдля различных состояний атмосферы.

Связь классов устойчивости атмосферного воздуха с вертикальным градиентом температуры у ∞в слое 0-200 м и скоростью ветра на уровне флюгера [22,139], приведенные в таблице № 3.7, могут быть распространены на большие высоты. Эти данные использовались нами при сопоставлении класса устойчивости слоя Z > Z gи вертикального градиента температуры атмосферного воздуха в этом слое.

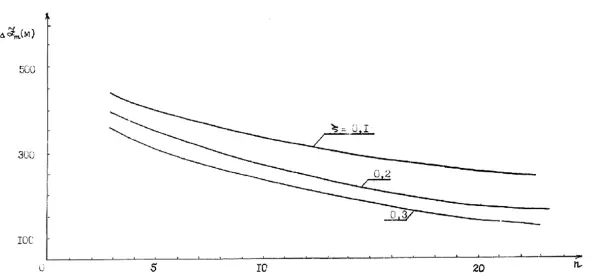

Рис. 3.23. Зависимость теплового всплытия вещества кратковременного разрушившегося выброса от коэффициента формы для различных коэффициентов вовлечения.

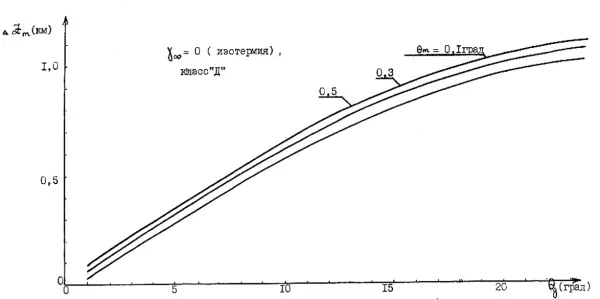

Рис. 3.24. Зависимость величины всплытия вещества разрушившегося клуба от его перегрева на высоте Z g.

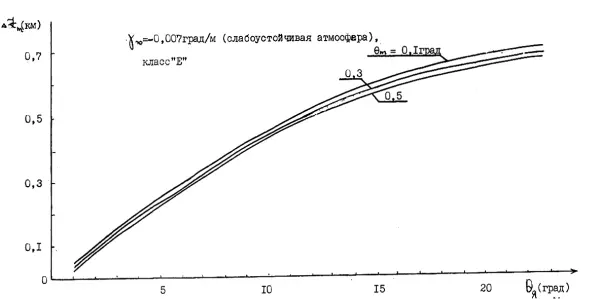

Рис. 3.25. Зависимость величины всплытия вещества разрушившегося клуба от его перегрева на высоте Z g.

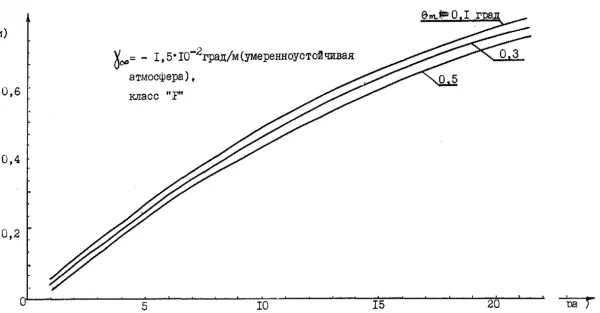

Рис. 3.26. Зависимость величины всплытия вещества разрушившегося взрывного клуба от его перегрева на высоте Z g.

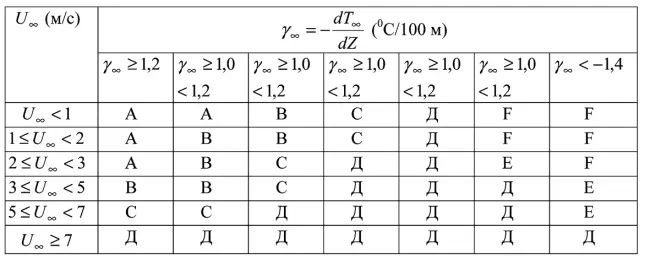

Таблица № 3.7

Определение классов устойчивости атмосферы по вертикальному градиенту температуры в слое 2-300 м и скорости ветра на уровне флюгера (система классов Пасквилла — Фогта)

Расчеты проводились при п=3, ς =0,2, R=500 м.

Как следует из графиков Рис. 3.24 — 3.26, где представлены изменения значений ΔZ mв зависимости от перегрева θ gдля различных θ m, высоты подъема ΔZ mмонотонно возрастают при увеличении у ∞(при уменьшении устойчивости атмосферы). Наименьший подъем наблюдается для слабоустойчивой (класс Е) и умеренноустойчивой атмосферы (класс F). Для этих классов ΔZ m<0,8 км при рассматриваемых исходных данных для характеристик выброса и атмосферы.

В случае изотермии (у ∞=0)всплытие вещества выброса не превосходит километра для диапазона θ g= 1 ÷ 20 град. В случае нейтральной атмосферы ΔZ mрезко увеличивается, достигая 4 и более километров. Причем, чем меньше среднеквадратичные значения пульсаций температуры атмосферного воздуха, там выше всплытие вещества разрушившегося выброса.

Для умереннонеустойчивой (класс В) атмосферы вещество разрушившегося выброса может быть остановлено стратифицированной атмосферой только при уровне флуктуаций температуры воздуха θ m, превышающих 1 градус, что весьма маловероятно. При сильно неустойчивой атмосфере (класс А) расчеты по формуле (3.99) становятся не корректными для любых реальных значений параметров атмосферного воздуха. Физически это означает безграничный подъем вещества разрушившегося клуба.

Стабилизация вещества затихающей струи

Рассмотрим теперь закономерности подъема вещества струи после потери ею динамической индивидуальности на фоне турбулентных движений атмосферного воздуха. Такая ситуация гипотетически допускается для сильно устойчивой атмосферы.

Как и в случае с подъемом выброса будем исходить из уравнения сохранения потока внутренней энергии в поперечном сечении струи. Для сечений, отстоящих на малом расстоянии Δl = l 2— l 1друг от друга справедливо равенство

где М — расход вещества струи; Ψ — полная энергия единицы массы газа; h — статическая энтальпия единицы массы газа струи.

Индексы «2», «1» и «∞» относятся к сечениям «2», «1» струи и к характеристикам вовлекаемого в струю воздуха.

Деля обе части (3.100) на Δl и устремляя Δl к нулю, приходим к дифференциальному уравнению:
