Вадим Романов - Прикладные аспекты аварийных выбросов в атмосферу

Подставляя вместо γ ∞(Z) конкретные значения профиля градиента атмосферной температуры как функции высоты Z, можно получить связь перегрева вещества выброса с его геометрической высотой и с высотой потери им динамической индивидуальности. В частности высота стабилизации вещества клуба в турбулентной атмосфере найдется из соотношения (3.95) при задании на этом высотном уровне значения дефекта температуры вещества клуба в виде: при Z = Z mθ = θ m, где .

Особенно простой вид имеет выражение для перегрева вещества распавшегося клуба как функции высоты при постоянном значении градиента атмосферного воздуха. Из (3.72) получаем:

Формула (3.96) совпадает с формулой (3.85) при связи коэффициентов вовлечения ς, удельной скорости вовлечения α и коэффициента формы n в виде следующего соотношения

Отметим, что соотношение (3.96) может быть получено при использовании формулы (3.86) и определений α и Е.

На уровне стабилизации вещества клуба из (3.96) получаем связь указанных параметров в виде:

Приращение высотной координаты вещества распавшегося клуба для этого случая может быть определено из уравнения (3.98).

Оно записывается так:

Отметим, что эквивалентный радиус R распадающегося клуба в уравнении (3.93) и производных этого уравнения (соотношения (3.94) — (3.99)) является параметром. В частности, из соотношения (3.99) следует, что чем больше размер рассматриваемого клуба, тем выше он поднимается после разрушения выброса. После потери выбросом динамической индивидуальности на фоне турбулентных движений атмосферы он разрушается, разносится атмосферными пульсациями на отдельные клочья и клубы меньших масштабов. Размеры этих образований — от минимальных, определяемых диссипацией энергии в тепло, до максимальных, соизмеримых с размерами выброса [152].

Для получения наибольших дефектов температуры θ mи наибольших высот подъема вещества разрушившегося кратковременного выброса Z mв соотношениях (3.98) и (3.99) вместо R следует брать эффективный радиус выброса при координате его разрушения R = R g

В качестве иллюстрации полученных выше формул на графиках Рис. 3.21 приводятся результаты расчетов ΔZ mдля разных характеристик выбросов и атмосферного воздуха.

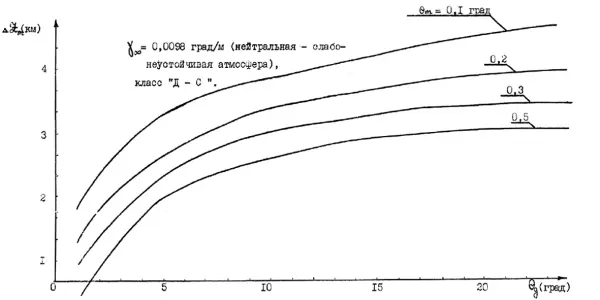

Рис. 3.21. Зависимость величины всплытия вещества разрушившегося взрывного выброса от его перегрева.

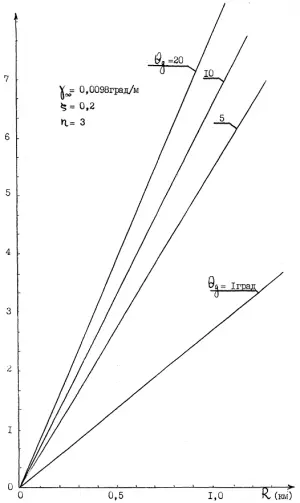

Рис. 3.22. Зависимость всплытия вещества разрушившегося взрыв ного клуба от его радиуса для различных начальных перегревов.

Для получения наибольших дефектов температуры θ mи наибольших высот подъема вещества разрушившегося кратковременного выброса Z mв соотношениях (3.98) и (3.99) вместо R следует брать эффективный радиус выброса при координате его разрушения R = R g

В качестве иллюстрации полученных выше формул на графиках Рис. 3.21 приводятся результаты расчетов ΔZ mдля разных характеристик выбросов и атмосферного воздуха.

Графики Рис. 3.22 иллюстрируют зависимость всплытия ΔZ mразрушившихся клубов от их размеров на уровне Z gдля сухобезразличной стратификации (у ∞= у α). Из этих графиков видно, что приращение высотной координаты всплытия вещества клуба линейно зависит от его размера. Чем выше перегрев клуба на уровне Z qтем больше приращение ΔZ m. Для условий расчета [ς = 0,2; n = 3] приращение высотной координаты для клубов реальных размеров при подрывах ТТР (R ≈ 0,5 ÷1 км) при перегревах θ q≈ 2 ÷3 град может составить несколько километров.

На графиках Рис. 3.23 показана зависимость высоты теплового всплытия вещества разрушившегося клуба от коэффициента формы для различных степеней турбулентности атмосферного воздуха, характеризующегося коэффициентом ς.
