Джеймс Гордон - Конструкции, или почему не ломаются вещи

Это был тот редкий случай, когда авиационные инженеры испытывали серьезное искушение расцеловать владельца цирка всем коллективом. Однако, преодолев первый порыв, мы сказали Мэю, как защитить бумажные соты от воды с помощью синтетических смол.

Именно так поступили и мы (рис. 150). Бумагу, из которой изготовлялись соты, предварительно пропитывали раствором фенольной смолы. Сделанные из нее и расправленные соты помещались в печь для отверждения смолы. Бумага после этого делалась не только водостойкой, но и более прочной и жесткой. Материал получился очень удачный и нашел широкое применение в военной технике. Хотя теперь он почти не используется в самолетостроении, зато около половины дверей в мире имеют его между слоями фанеры или пластмассы. Особенное распространение нашел этот способ в США, велико и мировое производство бумажных сот.

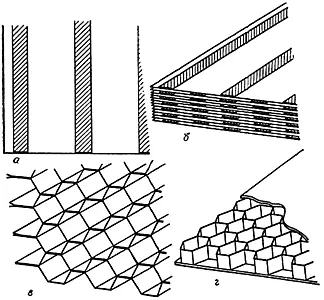

Рис. 150. Бумажные соты. а - на пропитанную мономером бумагу наносятся параллельные полосы клея; б - листы склеиваются в толстый блок; полосы клея чередуются; в - блок растягивается в сотовую конструкцию, после чего мономер подвергается полимеризации; г - плита из сот вклеивается между листами фанеры, пластмассы или металла, образуя структуру типа сэндвича.

Хотя инженеры начали применять конструкции типа сэндвича и наполнители из вспененных смол и бумажных сот сравнительно недавно, они с незапамятных времен используются в природе (рис. 151). Примером тому служат так называемые "плоские" кости нашего черепа, подвергающиеся действию изгибающих и сжимающих нагрузок.

Рис. 151. Плоская кость.

Мы уже видели, что расчеты на прочность применяются для анализа поведения конкретных конструкций - либо тех, которые предполагается строить, либо тех, которые уже существуют, но их надежность находится под сомнением, либо тех, которые нас озадачили (успев сломаться). Другими словами, если мы знаем размеры конструкции и свойства материала, из которого она сделана, то можем по меньшей мере попытаться предсказать, сколь прочной она будет и как она будет деформироваться под нагрузкой.

Такие расчеты весьма полезны в конкретных задачах. Но они вряд ли помогут, если мы захотим понять, почему тот или иной предмет имеет именно присущую ему форму и сделан именно так, а не иначе, или если нам понадобится выбрать из широкого класса возможных конструкций наиболее подходящую для нашего случая. Например, если мы проектируем самолет или мост, то что лучше сослужит, оболочка ли из сплошных пластин или панелей или же конструкция типа решетки из стержней или труб, связанных, скажем, тросами? Почему у нас так много мышц и сухожилий и относительно мало костей? Как выбрать из огромного количества конструкционных материалов именно тот, который нужен? Делать ли конструкцию из стали или из алюминия, пластмассы или дерева?

Привычные для нас "конструкции" растений, животных и типичных творений наших рук приняли свой нынешний вид не сразу. Как правило, форма и материал любой живой конструкции, прошедшей длительный путь развития в условиях борьбы за существование, приобрели свой вид в результате оптимизации по отношению к нагрузкам, которым они обычно подвергаются, с одной стороны, и к энергетическим затратам, связанным с обменом веществ, - с другой. В технике хотелось бы достичь такой же оптимизации, но это удается нам далеко не всегда. И далеко не все понимают, что этот предмет, который иногда называют "философией конструирования", можно исследовать научными методами. Об этом остается только сожалеть, ибо полученные здесь результаты представляются важными как для биологии, так и для инженерного дела.

Хотя философия конструирования - предмет, не очень почитаемый, он уже имеет довольно длинную историю. Впервые серьезные исследования этой проблемы с инженерной точки зрения были предприняты около 1900 г. А. Мичеллом [109] Michell A. The limits of economy of material in frame structures - Phyl. Mag., 6, 8 (1904), 589. .

Хотя биологи и публиковали отдельные работы, связанные с законом двух третей, сформулированным еще Галилеем (см. гл. 8), первой значительной работой на эту тему была вышедшая в 1917 г. прекрасная книга Арки Томпсона "Рост и форма", в которой он с общих позиций рассмотрел влияние конструкционных требований на форму животных и растений. Несмотря на бесспорные достоинства, эта книга не во всем безупречна с инженерной точки зрения. Получив справедливо высокую оценку, "Рост и форма" не оказала тем не менее реального влияния на биологическую мысль ни в свое время, ни значительно позже. Кажется, она не произвела должного впечатления и на инженеров. Просто тогда еще не настало время для плодотворного обмена идеями между инженерами и биологами.
