С другой стороны, если мы будем увеличивать нагрузку при фиксированной длине, то ситуация в случае сжатой конструкции будет выглядеть получше. Например, если увеличить нагрузку в сто раз, с 1 т до 100 т, то, если вес растянутой конструкции увеличится соответственно с 3,5 до 350 кг, вес одной колонны высотой в 10 м увеличится только десятикратно, с 200 до 2000 кг. Поэтому в случае сжатия гораздо экономичнее поддерживать большую нагрузку, чем малую (рис. 152). Все эти рассуждения справедливы также и для панелей, пластин и оболочек (см. приложение 4).

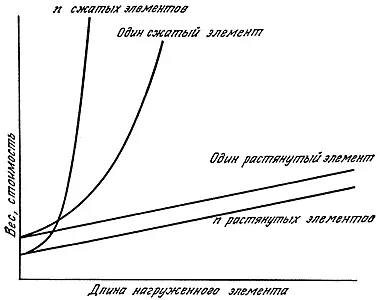

Рис. 152. Зависимость относительного веса (и стоимости) детали, которая должна передать заданную нагрузку, от ее длины.

Приведенный анализ подтверждает рациональность таких конструкций, как палатки и парусные суда. В них сжимающие нагрузки действуют концентрированно на небольшое количество по возможности коротких мачт или шестов. В то же время растягивающие нагрузки, как мы уже говорили, лучше распределить среди большого количества канатов и тросов. Поэтому шатер, имеющий единственный шест и множество растяжек, является самым легким "зданием", которое только можно построить при заданном объеме. Любая палатка будет легче и дешевле капитального здания из дерева или камня. Точно так же катер или шлюп с единственной мачтой имеет более легкую и эффективную оснастку, чем шхуна, кеч или любой более сложный корабль с большим количеством мачт. Именно поэтому были тяжелы и неэффективны А-образные или треугольные мачты древних египтян и конструкторов викторианских броненосцев (см. гл. 10).

Конструкция человеческого тела имеет много общего с конструкцией шатра и парусного корабля. Небольшое количество сжатых деталей, то есть костей, расположенных примерно в центре конструкции, окружено множеством мышц, сухожилий и связок, работающих на растяжение, причем эта система гораздо сложнее системы парусов и канатов полностью оснащенного корабля. Кстати, с конструкционной точки зрения две ноги лучше, чем четыре, а сороконожка может существовать только потому, что ноги у нее весьма коротки.

Напомним, что уже столетия назад Галилею пришла мысль о том, что, поскольку вес конструкции растет, как куб ее размеров, а поперечное сечение несущих деталей увеличивается пропорционально квадрату размеров, то напряжения в материале геометрически подобных конструкций должны расти пропорционально их размерам. Если разрушение конструкции происходит из-за растягивающих напряжений, прямо или косвенно определяемых ее собственным весом, то это означает, что с увеличением размеров относительная толщина и вес несущих деталей должны расти не пропорционально размерам и весу всей конструкции, а гораздо быстрее. Поэтому размеры таких конструкций не могут превышать некоторого предела.

Закон двух третей долгое время был общепринятым как среди биологов, так и среди инженеров. Герберт Спенсер и позднее Арки Томпсон утверждали, что этот закон ограничивает размеры животных, а инженеры в свою очередь прибегали к нему, чтобы показать, почему неразумно строить корабли и самолеты значительно больших размеров, чем уже существующие. Однако, несмотря на это, размеры кораблей и самолетов продолжали увеличиваться.

В действительности закон двух третей в полной мере применим, по-видимому, лишь к оконным и дверным перемычкам греческих храмов (они делались из непрочного тяжелого камня), к айсбергам и плавучим льдинам (они состоят из непрочного тяжелого льда), а также ко всякого рода предметам типа желе или бланманже.

Мы уже видели, что во многих сложных конструкциях вес сжатых элементов во много раз превышает вес элементов, подвергающихся растяжению. Поскольку сжатые элементы обычно выходят из строя вследствие потери устойчивости, с увеличением нагрузки их эффективность возрастает, иными словами, их эффективность растет с увеличением размеров сооружения. Поэтому, хотя вес силовой конструкции и увеличивается быстрее ее размеров, но происходит это все же значительно медленнее, чем предписывает закон двух третей. На практике этот рост может быть вполне оправдан тем полезным эффектом, который дает увеличение размеров. Например, для кораблей или рыб, самолетов или птиц сопротивление движению примерно пропорционально площади их поверхности, и отношение этой площади к весу будет падать с увеличением размеров. Именно этим руководствовался Брюнель при проектировании корабля "Грейт Истерн". Хотя его огромный корабль и оказался неудачным [113] Неудачным "Грейт Истерн" оказался не с технической, а с коммерческой точки зрения. Дело в том, что он проектировался для рейсов между Англией и Австралией, а использовать его решили для гораздо более коротких трансатлантических рейсов. "Грейт Истерн" завоевал Голубую ленту, оказался незаменим при прокладке подводных телеграфных кабелей между Европой и Америкой. Вплоть до постройки "Лузитании" он был самым крупным судном в мире (подробнее см., например, в книге С.И. Белкина "Голубая лента Атлантики"). - V.V. , подход был правильным, именно поэтому мы строим теперь такие гигантские корабли, как современные супертанкеры. Размеры же больших животных, как мы видели в гл. 4, скорее связаны с "критической длиной трещин Гриффитса" в их костях, а не с законом двух третей.
