Джеймс Гордон - Конструкции, или почему не ломаются вещи

Древесина имеет ячеистое строение, так же как и большинство других растительных тканей, среди которых следует обратить внимание на стенки стеблей травы и бамбука. Кроме того, в борьбе растения за существование важную роль играет конструктивная эффективность листьев, которые должны использовать для фотосинтеза как можно большую площадь своей поверхности при минимальных метаболических затратах. Лист - весьма важная конструкция типа панели. Чтобы увеличить свою жесткость при изгибе, листья используют большинство из известных конструкционных решений. Почти все листья имеют развитую систему ребер жесткости [107] Лист лилии Виктория регия с его необычными ребрами жесткости вдохновил, как принято думать, Джозефа Пакстона на постройку Кристал-паласа (1851). , в то время как пленки между ними представляют собой ячеистую структуру, увеличивающую жесткость; в некоторых случаях они, кроме того, и гофрированы. Вдобавок к этому жесткости листа как целого способствует осмотическое давление в нем сока.

В инженерных конструкциях жесткость панелей и оболочек увеличивается с помощью стрингеров и шпангоутов, которые приклеиваются, приклепываются или привариваются к обшивке, хотя это и не всегда самый простой или самый дешевый путь. Другой путь решения проблемы состоит в изготовлении оболочки из двух разнесенных слоев, пространство между которыми содержит возможно более легкий наполнитель. Конструкции такого типа называют "сэндвич".

Панели типа сэндвича впервые были использованы известным конструктором Эдвардом Бишопом, главным конструктором фирмы Хэвиленд. В 1930 г. он применил их в фюзеляже теперь уже забытого самолета "Комета" [108] Этот самолет не имеет никакого отношения к более позднему реактивному авиалайнеру с тем же названием. . Возможно, более известно использование их в самолете "Москито", преемнике "Кометы". В обоих этих самолетах в качестве наполнителя использовалась легкая бальсовая древесина, а внешние слои сэндвича делались из прочной и тяжелой березовой фанеры, которая приклеивалась к наполнителю.

"Москито" был одним из наиболее удачных самолетов, но наполнитель из бальсы легко впитывал воду и гнил; кроме того, поставки этой довольно мягкой и хрупкой древесины тропического происхождения были ограничены, а ее качество не отличалось постоянством. Случилось, однако, так, что изыскание материалов для наполнителей панелей и оболочек типа сэндвича было стимулировано главным образом не этими обстоятельствами, а внедрением самолетных локаторов. Вращающуюся, или сканирующую, антенну локатора нужно было поместить внутри защитного куполообразного обтекателя. Естественно, что такой обтекатель должен был быть прозрачен для радиоволн высокой частоты, его следовало делать из какой-либо пластмассы, например из стеклопластика. Однако оказалось, что прозрачность оболочки обтекателя значительно увеличивается - по крайней мере теоретически - благодаря использованию материала типа сэндвича, толщина которого строго определяется длиной волны, на которой работает локатор, точно так же, как толщина поверхностной пленки в современной "просветленной" оптике определяется длиной волны видимого света.

Но сырая бальса, как и любая сырая древесина, практически непрозрачна для радиоволн, поэтому требовалось создать более водостойкие и легкие материалы. Такие материалы были получены путем "вспенивания" искусственных смол. Сэндвич с таким наполнителем выглядит так, как показано на рис. 149. Было получено довольно много "вспененных" смол различных типов, которые использовались не только в качестве наполнителя в трехслойных локаторных обтекателях, но также и во всех других трехслойных конструкциях. Некоторые из них применяются еще и сегодня при изготовлении лодок, поскольку стенки их ячеек практически водонепроницаемы.

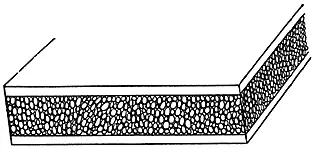

Рис. 149. Конструкция типа сэндвича со вспененным наполнителем.

Однако для использования в качестве наполнителя панелей типа сэндвича, работающих в условиях, когда требуется наивысшая эффективность, вспененные смолы довольно тяжелы и обладают меньшей жесткостью, чем хотелось бы. Таким образом, с изобретением пеноматериалов голод на легкие наполнители не был ликвидирован.

Однажды, где-то в конце 1943 г., мне позвонил в Фарнборо один владелец цирка, некто Джордж Мэй, и попросил о встрече. После нескольких историй в духе Джеральда Даррелла о том, как трудно содержать обезьян в передвижном цирке, он извлек из кармана нечто похожее на помесь книги и гармошки. Когда Мэй потянул за концы своего изобретения, оно раскрылось подобно бумажной гирлянде, подвешиваемой на рождество. На самом деле это было какое-то подобие бумажных сот, очень легких, но совершенно удивительных по своей прочности и жесткости. Не думаю ли я, что такая штука может быть использована в конструкции самолета? Препятствие, как честно признался Джордж Мэй, состояло в том, что, поскольку эти соты были сделаны всего лишь из оберточной бумаги и обычного клея, они очень боялись воды и тут же расползались, стоило их только слегка намочить.
