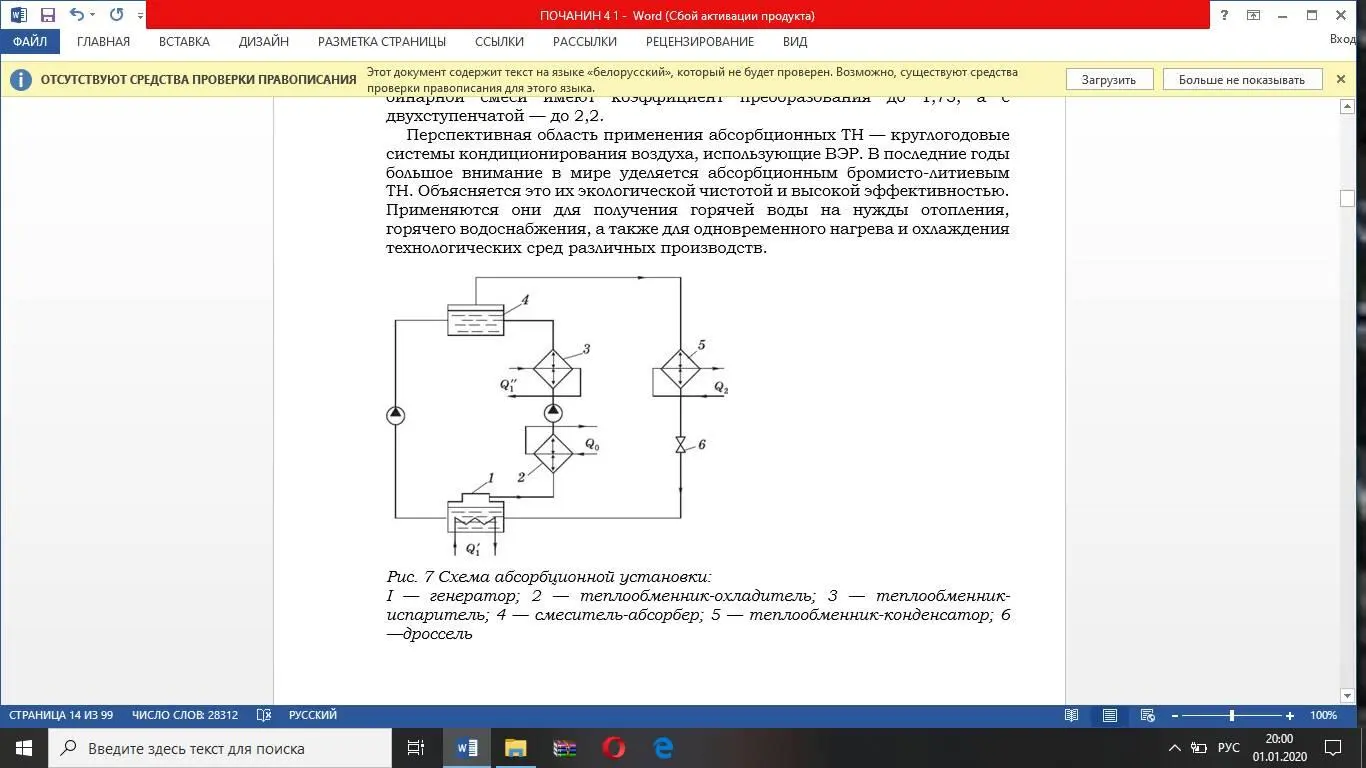

Рис. 7 Схема абсорбционной установки:

I – генератор; 2 – теплообменник-охладитель; 3 – теплообменник-испаритель; 4 – смеситель-абсорбер; 5 – теплообменник-конденсатор; 6 —дроссель

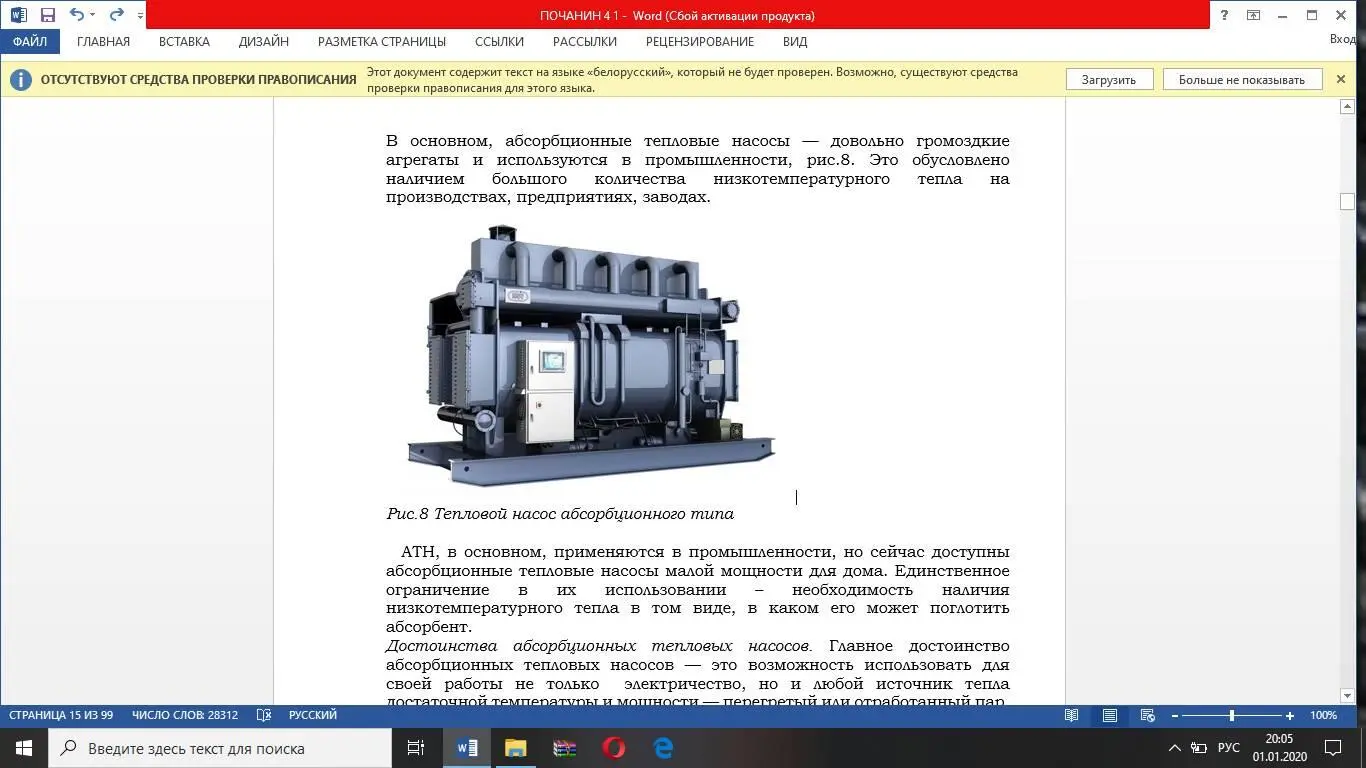

Рис.8 Тепловой насос абсорбционного типа

Абсорбционные тепловые насосы – довольно громоздкие агрегаты и используются, в основном, в промышленности, рис.8. Это обусловлено наличием большого количества низкотемпературного тепла на производствах, предприятиях, заводах.

АТН, в основном, применяются в промышленности, но сейчас доступны абсорбционные тепловые насосы малой мощности для дома. Единственное ограничение в их использовании – необходимость наличия низкотемпературного тепла в том виде, в каком его может поглотить абсорбент.

Достоинства абсорбционных тепловых насосов. Главное достоинство абсорбционных тепловых насосов – это возможность использовать для своей работы не только электричество, но и любой источник тепла достаточной температуры и мощности – перегретый или отработанный пар, пламя газовых, бензиновых и любых других горелок – вплоть до выхлопных газов и солнечной энергии.

Второе достоинство этих агрегатов, особенно ценное в бытовых применениях, – это возможность создания конструкций, не содержащих движущихся деталей, а потому практически бесшумных.

Наконец, в бытовых моделях рабочее тело (обычно это водо-аммиачная смесь с добавлением водорода или гелия) в используемых там объёмах не представляет большой опасности для окружающих даже в случае аварийной разгерметизации рабочей части (это сопровождается весьма неприятной вонью, так что не заметить сильную утечку невозможно, и помещение с аварийным агрегатом придётся покинуть и проветрить «автоматически»; сверхмалые же концентрации аммиака естественны и абсолютно безвредны). В промышленных установках объёмы аммиака велики и концентрация аммиака при утечках может быть смертельной, но в любом случае аммиак числится экологически безопасным, – считается, что в отличии от фреонов он не разрушает озоновый слой и не вызывает парниковый эффект.

Недостатки абсорбционных тепловых насосов. Главный недостаток этого типа тепловых насосов – более низкая эффективность по сравнению с компрессионными.

Второй недостаток – сложность конструкции самого агрегата и довольно высокая коррозионная нагрузка от рабочего тела, либо требующая использования дорогих и труднообрабатываемых коррозионно-стойких материалов, либо сокращающая срок службы агрегата до 5..7 лет. В результате стоимость «железа» получается заметно выше, чем у компрессионных установок той же производительности (прежде всего это касается мощных промышленных агрегатов).

В-третьих, многие конструкции весьма критичны к размещению при установке – в частности, некоторые модели бытовых холодильников требовали установки строго горизонтально, и уже при отклонении на несколько градусов отказывались работать. Использование принудительного перемещения рабочего тела с помощью помп в значительной степени снимает остроту этой проблемы, но подъём бесшумным термосифоном и слив самотёком требуют очень тщательного выравнивания агрегата.

В отличии от компрессионных машин абсорбционные не так боятся слишком низких температур – просто их эффективность снижается. Но это не значит, что они могут работать в лютую стужу – на морозе водный раствор аммиака банально замёрзнет в отличие от используемых в компрессионных машинах фреонов, температура замерзания которых обычно ниже –100°C. Правда, если лёд ничего не порвёт, то после оттаивания абсорбционный агрегат продолжит работу, даже если его всё это время не отключали из сети, – ведь механических насосов и компрессоров в нём нет, а мощность подогрева в бытовых моделях достаточно мала, чтобы кипение в районе нагревателя не стало слишком интенсивным. Впрочем, всё это уже зависит от особенностей конкретной конструкции.

Использование абсорбционных тепловых насосов. Несмотря на несколько меньшую эффективность и относительно более высокую стоимость по сравнению с компрессионными установками, применение абсорбционных тепловых машин абсолютно оправдано там, где нет электричества или где есть большие объёма бросового тепла (отработанный пар, горячие выхлопные или дымовые газы и т.п. – вплоть до солнечного нагрева).
