Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 4. Монтаж и сервис тепловых насосов

Недостатки – низкая надёжность, невысокий КПД.

Спиральные компрессоры. В компрессоре спирального типа сжатие рабочей среды происходит при взаимодействии двух спиралей, рис.12.

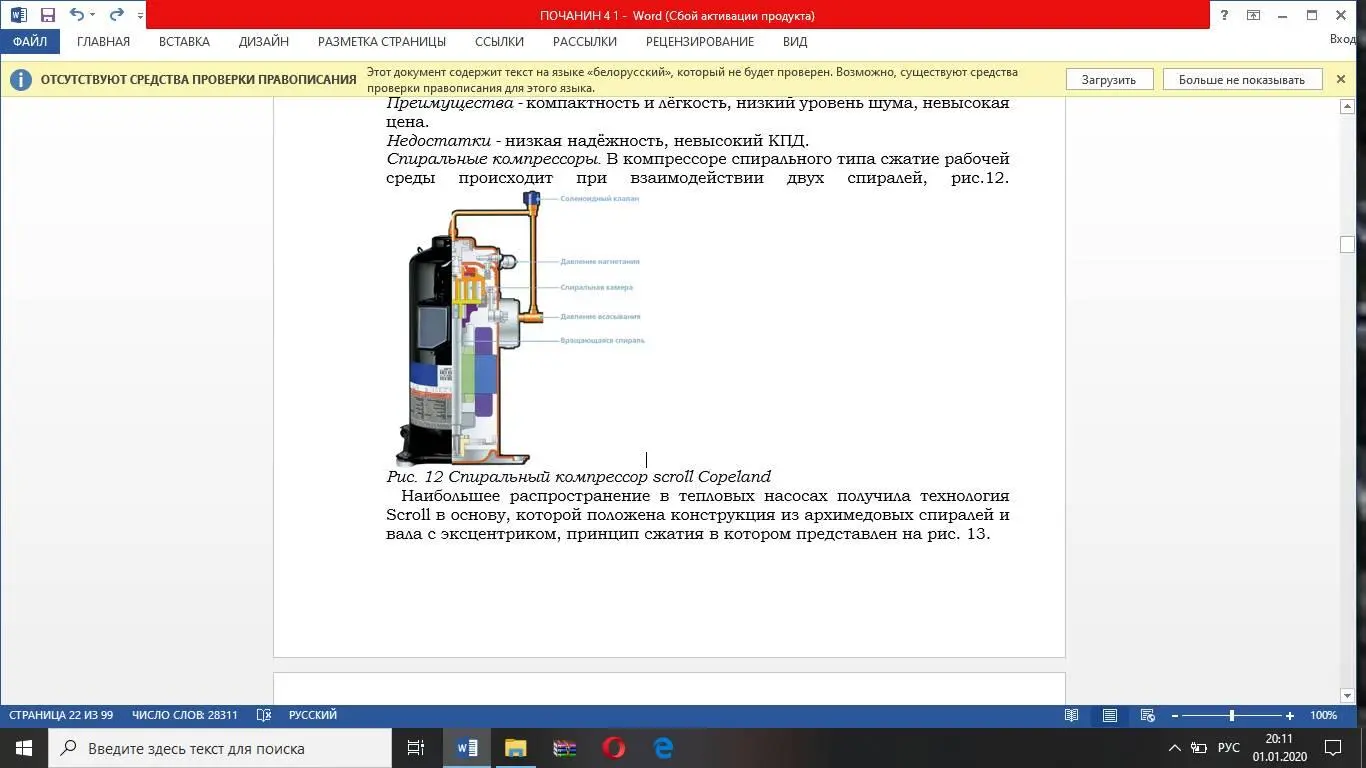

Рис. 12 Спиральный компрессор scroll Copeland

Наибольшее распространение в тепловых насосах получила технология Scroll в основу, которой положена конструкция из архимедовых спиралей и вала с эксцентриком, принцип сжатия в котором представлен на рис. 13.

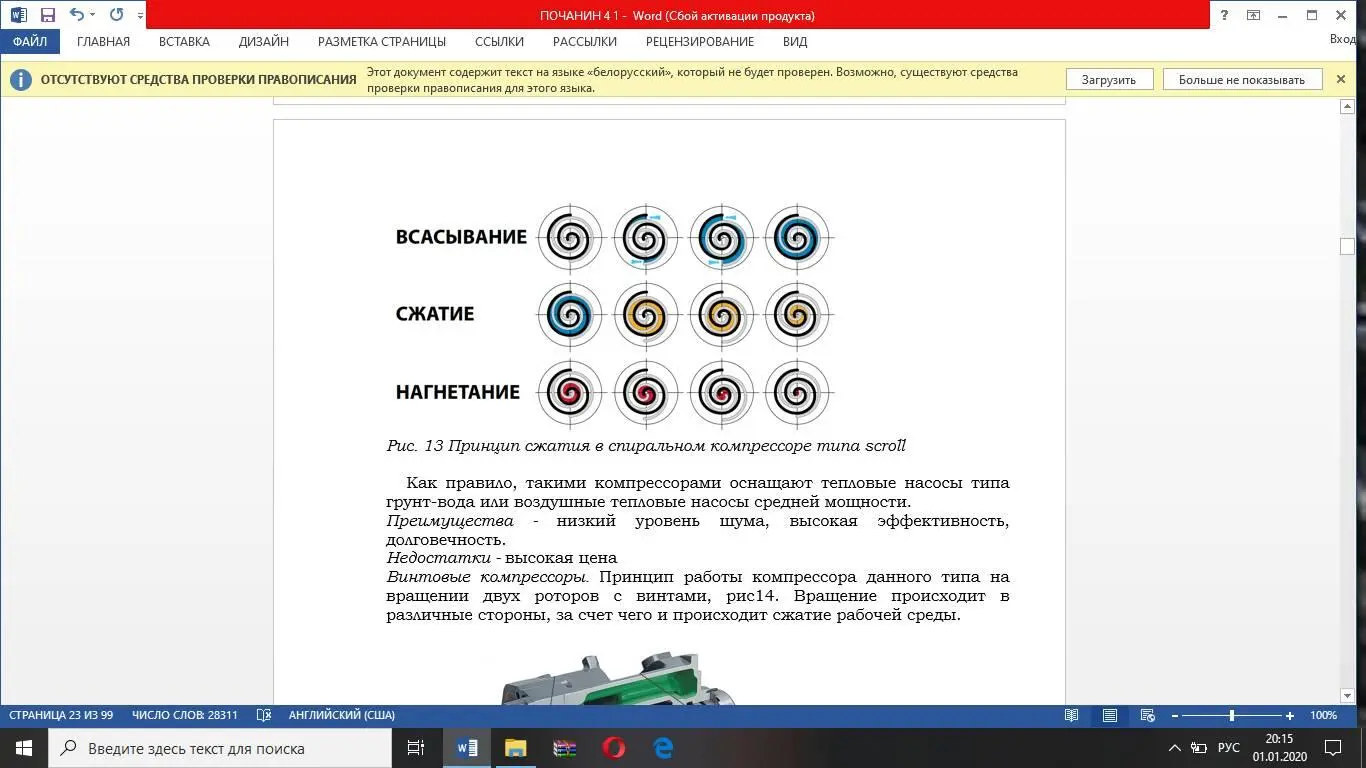

Рис. 13 Принцип сжатия в спиральном компрессоре типа scroll

Как правило, такими компрессорами оснащают тепловые насосы типа грунт-вода или воздушные тепловые насосы средней мощности.

Преимущества – низкий уровень шума, высокая эффективность, долговечность.

Недостатки – высокая цена

Винтовые компрессоры. Принцип работы компрессора данного типа на вращении двух роторов с винтами, рис14. Вращение происходит в различные стороны, за счет чего и происходит сжатие рабочей среды.

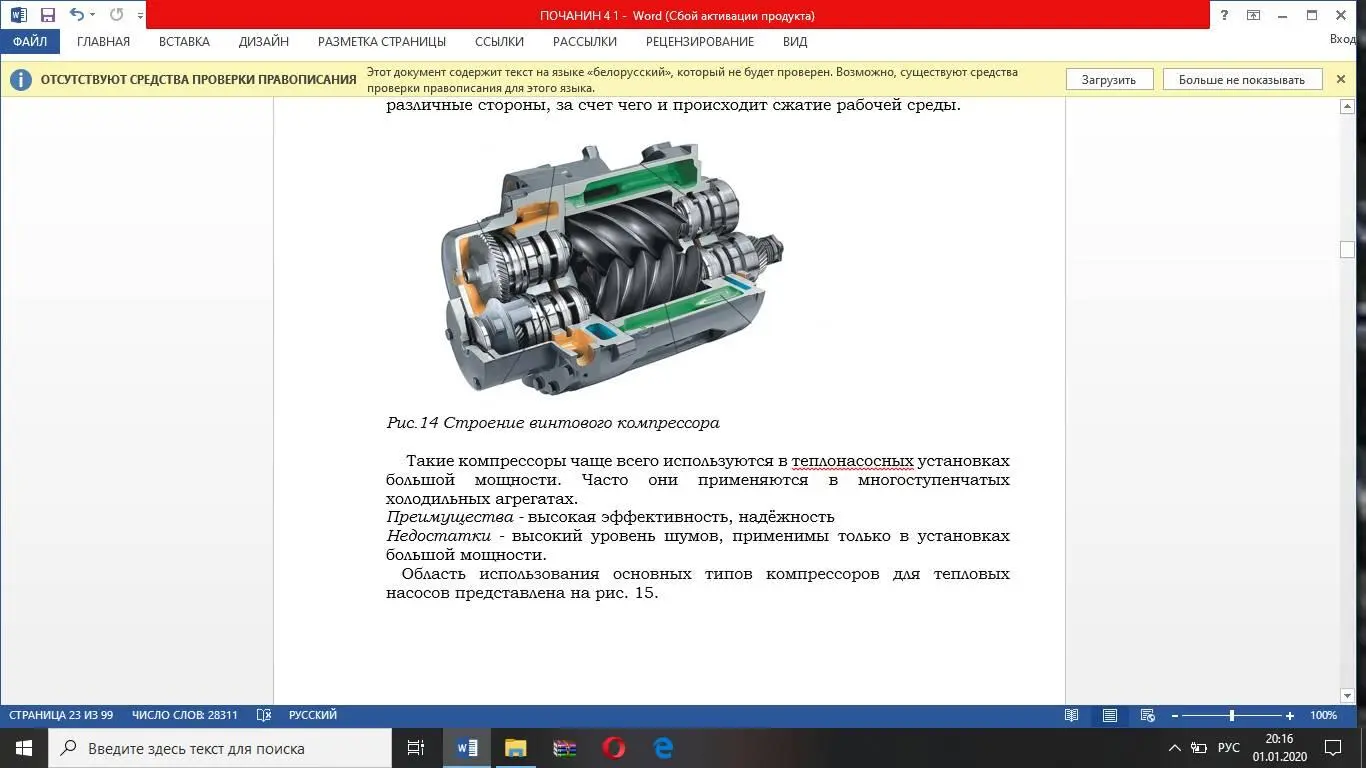

Рис.14 Строение винтового компрессора

Такие компрессоры чаще всего используются в теплонасосных установках большой мощности. Часто они применяются в многоступенчатых холодильных агрегатах.

Преимущества – высокая эффективность, надёжность

Недостатки – высокий уровень шумов, применимы только в установках большой мощности.

Область использования основных типов компрессоров для тепловых насосов представлена на рис. 15.

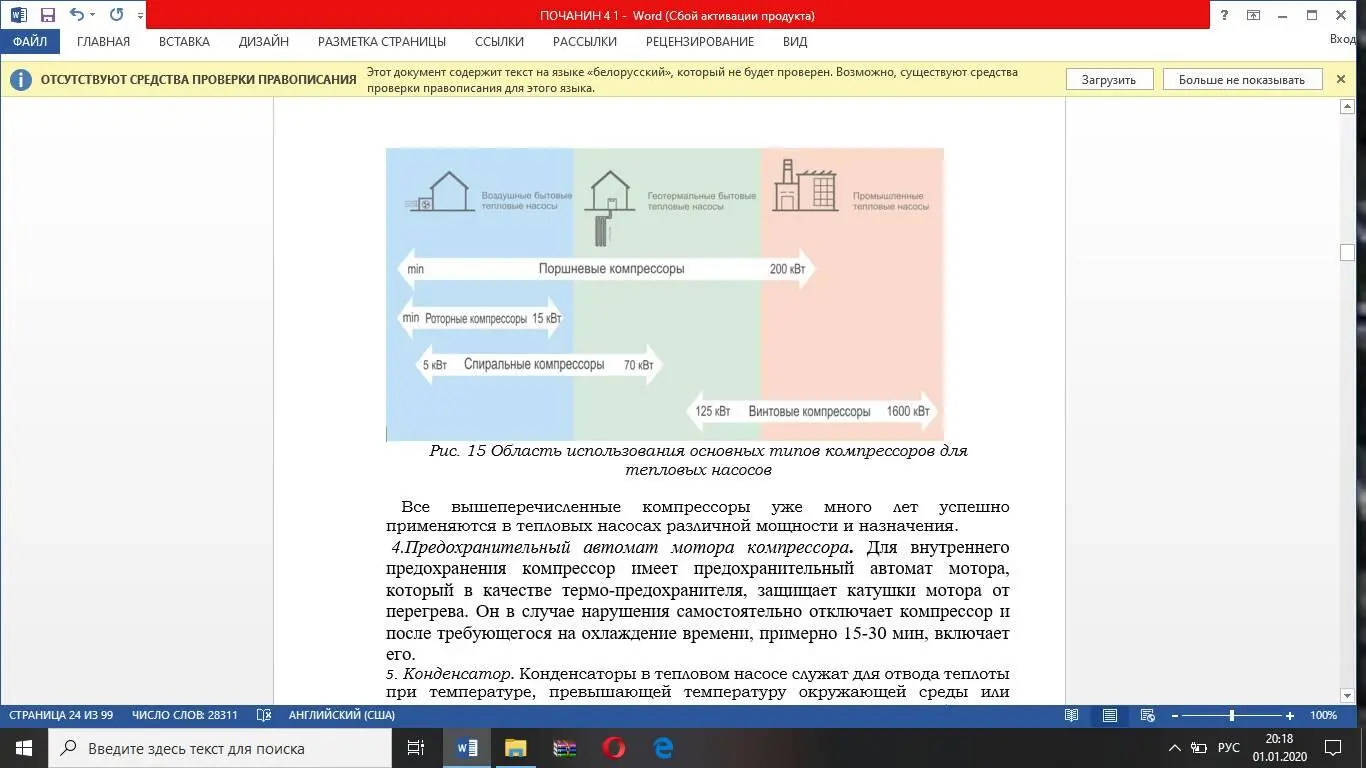

Рис. 15 Область использования основных типов компрессоров для тепловых насосов

Все вышеперечисленные компрессоры уже много лет успешно применяются в тепловых насосах различной мощности и назначения.

4.Предохранительный автомат мотора компрессора . Для внутреннего предохранения компрессор имеет предохранительный автомат мотора, который в качестве термо-предохранителя, защищает катушки мотора от перегрева. Он в случае нарушения самостоятельно отключает компрессор и после требующегося на охлаждение времени, примерно 15-30 мин, включает его.

5. Конденсатор . Конденсаторы в тепловом насосе служат для отвода теплоты при температуре, превышающей температуру окружающей среды или охлаждающего вещества. При этом хладагент переходит из парообразного состояния в жидкое, т.е. конденсируется. В качестве охлаждающих веществ для конденсаторов можно применять как жидкости (особенно воду), так и газы (особенно воздух). Тип охлаждающего вещества, воспринимающего теплоту конденсации, зависит в теплонасосном цикле от способа применения. Использование воздуха или других газов в качестве охлаждающих веществ для конденсаторов имеет смысл лишь тогда, когда газ, используемый для охлаждения, представляет собой вещество, к которому должна подводиться полезная теплота. При использовании жидкостей в качестве вещества, охлаждающего конденсатор, их функцией часто является лишь транспортировка полезной теплоты от конденсатора к месту ее потребления (промежуточные теплоносители).
