HCFC (гидрохлорфторуглероды ) так же содержат в своем составе хлор, но имеют гораздо более низкий потенциал разрушения озонового слоя чем CFC, около 2-5% от показателей R12. Так же у HCFC в пять раз ниже потенциал способствующего глобальному потеплению. Хладагенты группы HCFC являются, так называемыми переходными рабочими жидкостями. Они предназначены только для модернизации теплонасных систем.

Тепловые насосы заполняются различными безопасными хладагентами. В таблице 2 приведены характеристики хладагента R407C.

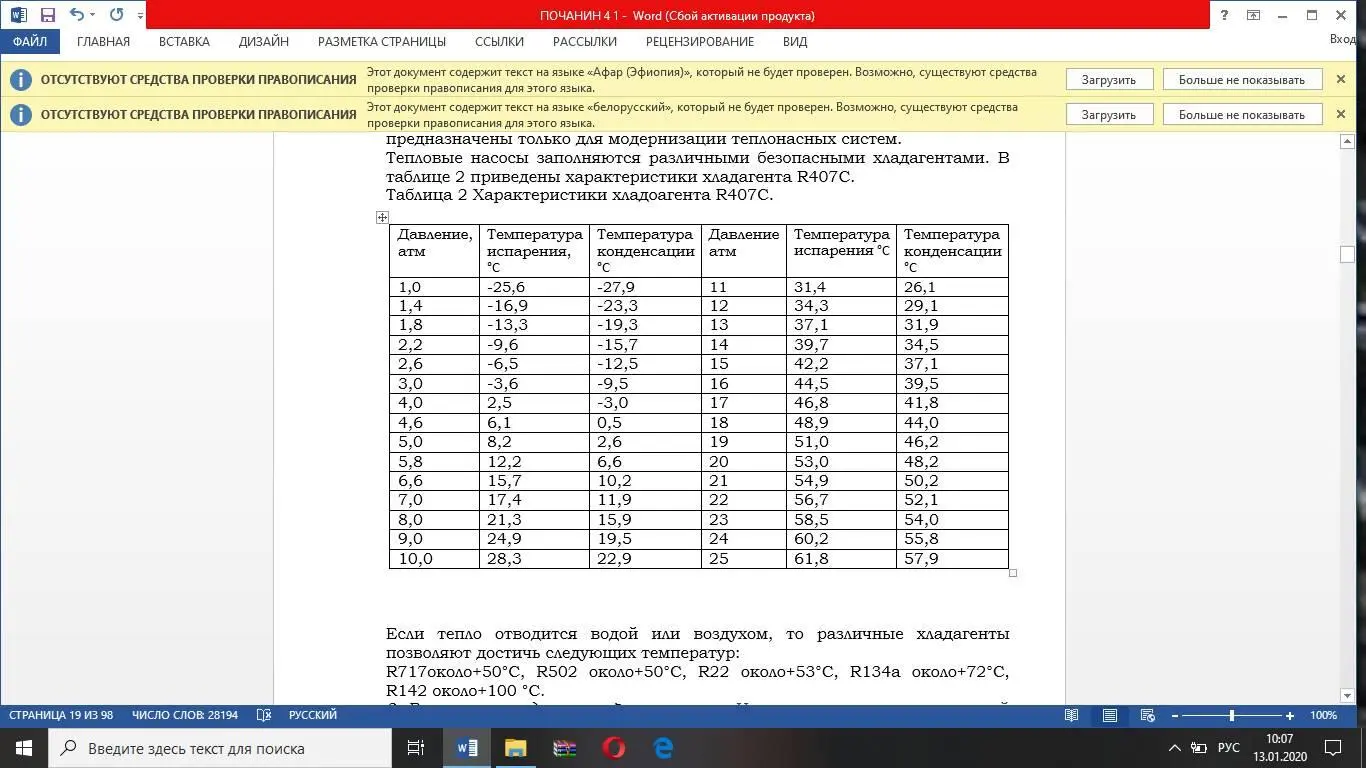

Таблица 2 Характеристики хладоагента R407C.

Если тепло отводится водой или воздухом, то различные хладагенты позволяют достичь следующих температур:

R717около+50°С, R502 около+50°С, R22 около+53°С, R134a около+72°С, R142 около+100 °С.

2. Высокопроизводительный испаритель. Испаритель как конструктивный элемент представляет собой емкость, в которой происходит превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора. Для передачи тепла применяется пластинчатый теплообменник из нержавеющей стали, состоящий из множества наслоенных друг на друга и спаенных металлических пластин. Благодаря большой поверхности теплообменника и незначительной вместимости имеющаяся тепловая энергия может быстро переноситься от источника тепла к хладагенту. Теплообменник работает по принципу противотока с целью оптимального использования энергии. Пластинчатый теплообменник имеет изоляцию, защищающую от накапливающегося конденсата.

Технология, равномерно распределяющая хладагент через специальную систему впрыскивания по всем пластинам, позволяет добиться существенно лучшего теплообмена и тем самым более высокого коэффициента полезного действия.

3.Компрессор. В компрессоре пары хладагента подвергаются действию давления, и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора. Обычно, в тепловых насосах используются объемные компрессоры, которые можно разделить на следующие типы: поршневые, роторные, спиральные и винтовые.

Компрессоры, в которых конечное давление перекачиваемой среды достигается в одном процессе сжатия, называются одноступенчатыми компрессорами. Соответственно компрессоры, в которых конечное давление достигается в нескольких последовательных процессах сжатия, между которыми охлаждается хладагент, называются многоступенчатыми компрессорами. Так же существует ряд других классификаций, однако мы рассмотрим 4 основных типа, перечисленных выше, которые чаще всего используются в тепловых насосах.

Поршневые компрессоры. В поршневых компрессорах процесс сжатия происходит в цилиндре, в котором поршень движется в возвратно-поступательном движении, рис.10.

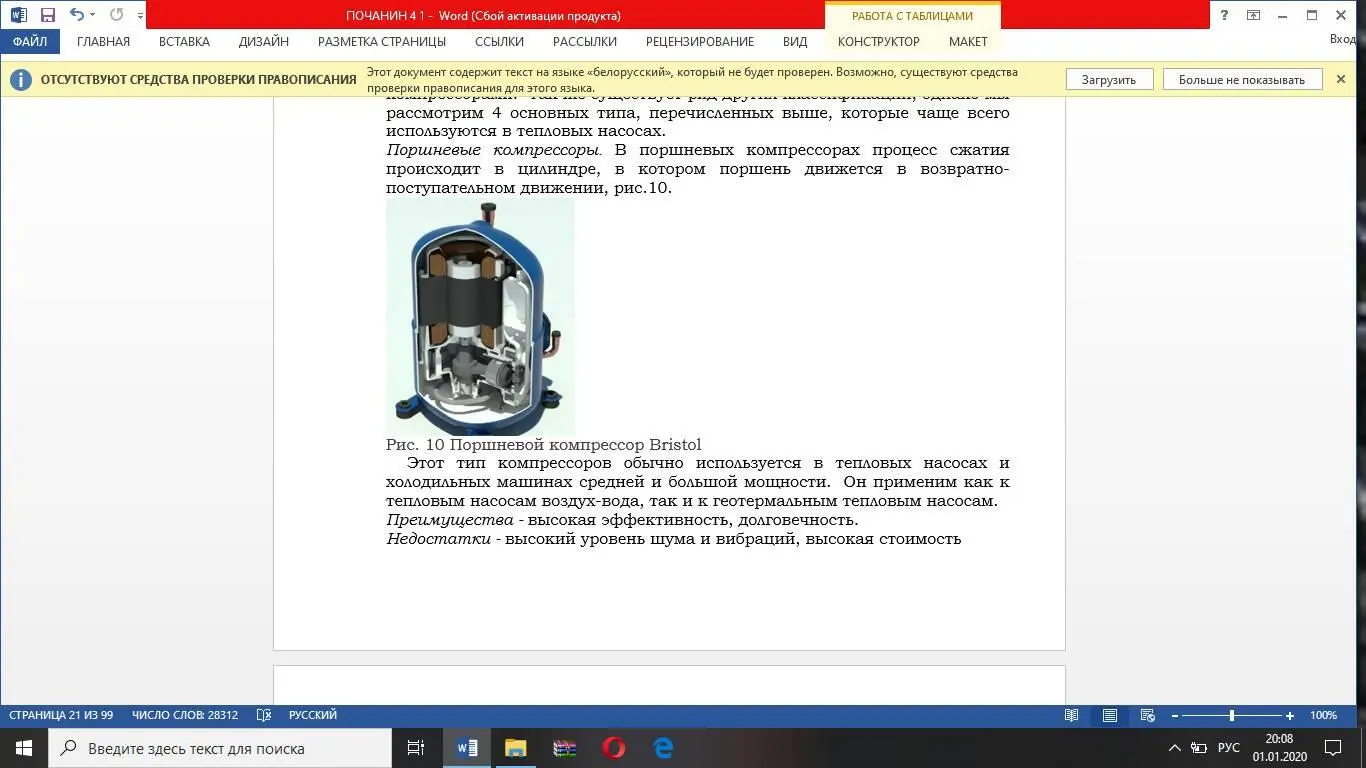

Рис.10 Поршневой компрессор Bristol

Этот тип компрессоров обычно используется в тепловых насосах и холодильных машинах средней и большой мощности. Он применим как к тепловым насосам воздух-вода, так и к геотермальным тепловым насосам.

Преимущества – высокая эффективность, долговечность.

Недостатки – высокий уровень шума и вибраций, высокая стоимость

Роторные компрессоры. В этом типе компрессора процесс сжатия осуществляется с помощью вращающихся элементов, через которые газ протекает непрерывно. Самой распространённой конструкций применяемой в тепловых насосах является эксцентриковые роторные компрессоры с вращающимся поршнем, рис.11.

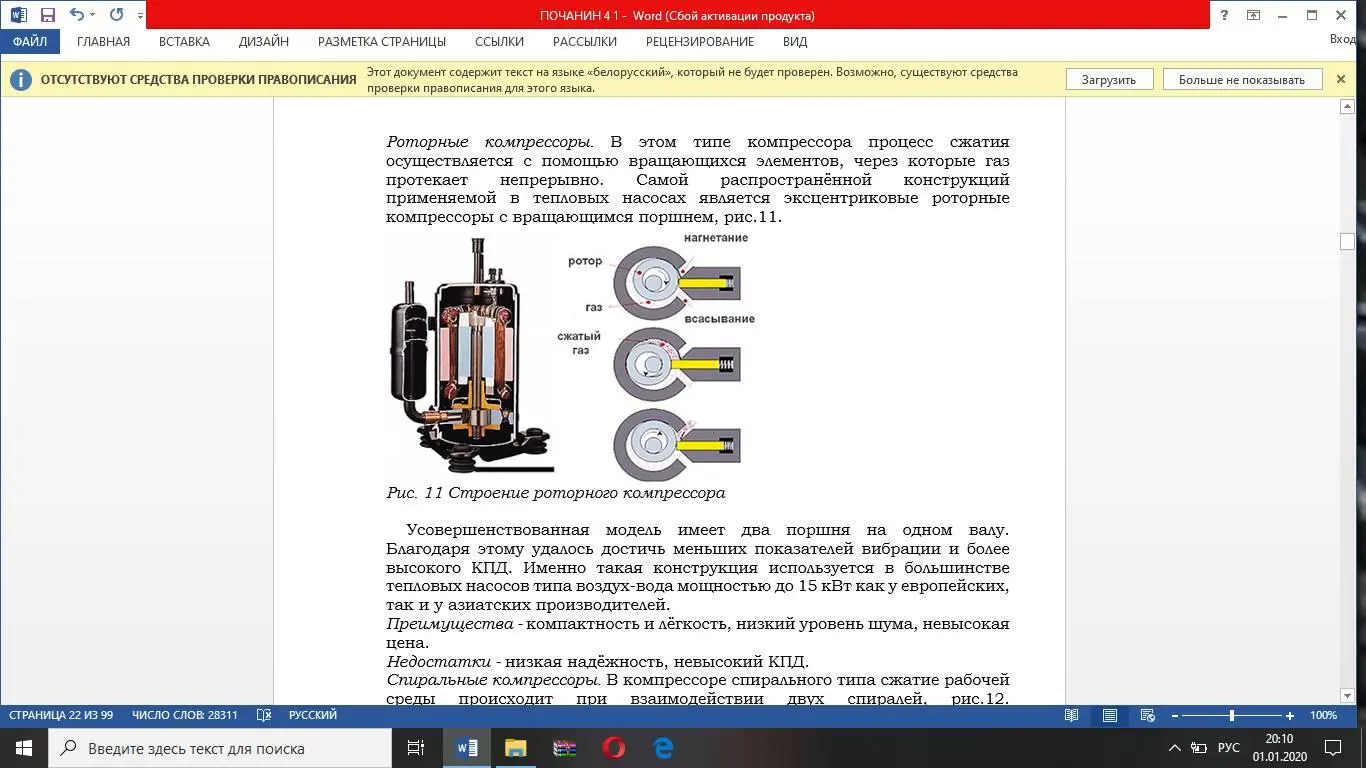

Рис. 11 Строение роторного компрессора

Усовершенствованная модель имеет два поршня на одном валу. Благодаря этому удалось достичь меньших показателей вибрации и более высокого КПД. Именно такая конструкция используется в большинстве тепловых насосов типа воздух-вода мощностью до 15 кВт как у европейских, так и у азиатских производителей.

Преимущества – компактность и лёгкость, низкий уровень шума, невысокая цена.
