Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 4. Монтаж и сервис тепловых насосов

Схематично тепло насосную установку можно представить в виде системы из трех замкнутых контуров: в первом, внешнем, циркулирует теплоноситель, собирающий теплоту окружающей среды, во втором – хладагент (вещество, которое испаряется, отбирая теплоту тепло датчика, и конденсируется, отдавая теплоту теплоприемнику, в третьем- теплоприемник (вода в системах отопления и горячего водоснабжения, рис.9.

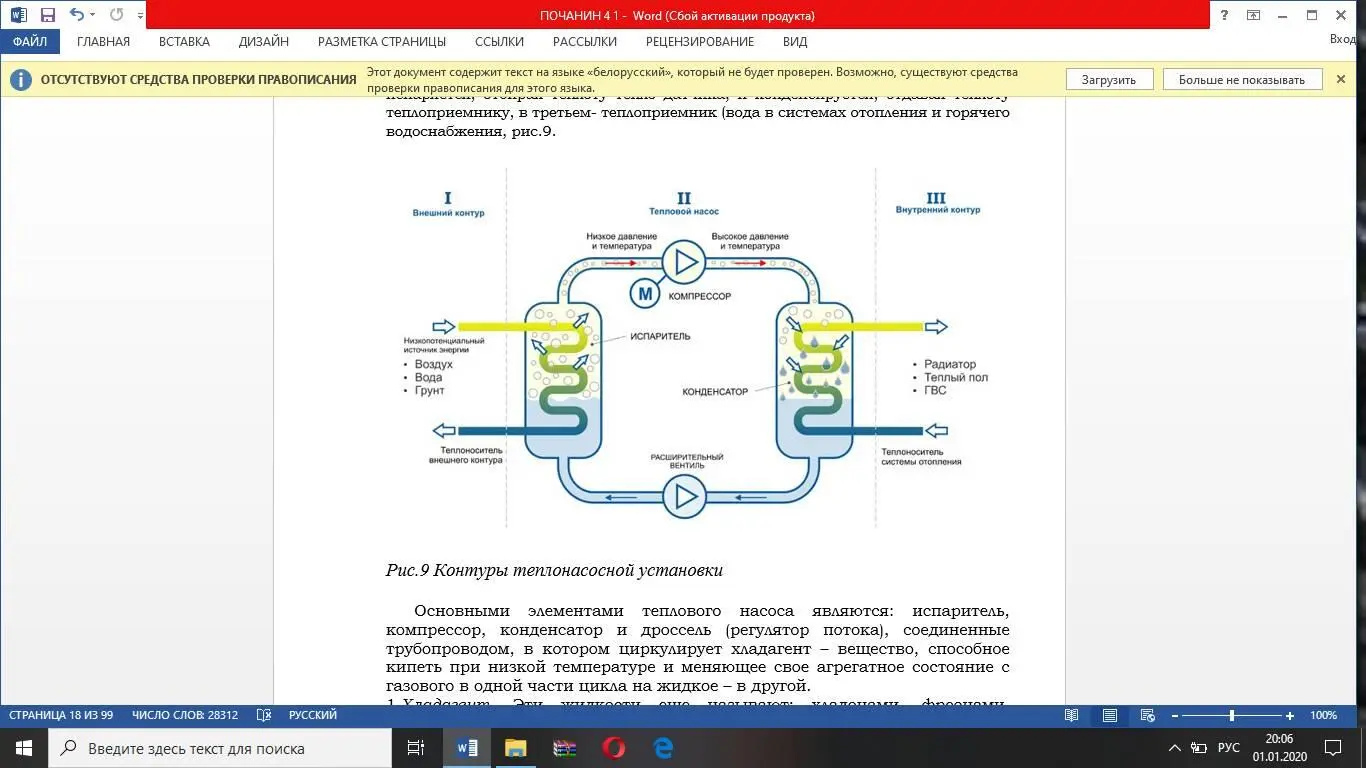

Рис.9 Контуры теплонасосной установки

Основными элементами теплового насоса являются: испаритель, компрессор, конденсатор и дроссель (регулятор потока), соединенные трубопроводом, в котором циркулирует хладагент – вещество, способное кипеть при низкой температуре и меняющее свое агрегатное состояние с газового в одной части цикла на жидкое – в другой.

1 .Хладагент . Эти жидкости еще называют: хладонами, фреонами, хладагентами. Они обеспечивают стабильную работу и высокую эффективность теплового насоса, но могут создать экологические проблемы в связи с содержанием вредных веществ при изношенности оборудования или при аварийной ситуации. Принято делить периоды использования некоторых групп рабочих жидкостей на четыре поколения.

Первое поколение характеризуется первоначальными попытками человека создавать новые виды холодильных машин. В процессе поиска оптимума используется все, что попадается под руку, в том числе опасные вещества (токсичные, взрывоопасные, горючие).

Второе поколение рабочих жидкостей представляет собой фреоны (углеводороды с галогена замещенными атомами водорода). Временной отрезок хладагентов второго поколения приходится на 1930-1990-е годы, который иногда называют эрой фреонов. Ключевыми показателями фреонов становятся энергоэффективность и безопасность для человека (в отличие от агентов первого поколения).

Дальнейшее развитие стремительно форсируется открытиями озонового слоя и эффектами его разрушения. Все фреоны, содержащие хлор (основной разрушитель озона) объявляются вне закона, и начинается срочный поиск альтернатив. Типичным представителем синтетических хладагентов третьего поколения является озон безопасный R134a (который, однако, утепляет окружающую среду). Внедрение хладагентов четвертого поколения (с 2010 года) связано с необходимостью не только защитить озоновый слой, но и минимизировать эффекты глобального потепления, за которые ответственны холодильные агенты. Наиболее известным представителем хладагентов четвертого поколения является R1234yf (Opteon™ yf), представляющий собой гидрофторолефин.

Решения Монреальского протокола коренным образом изменили подход к традиционным озон разрушающим хладагентам, и начиная с 90-х годов на одно из первых мест вышел вопрос об опасности изменения климата и сохранения эмиссии парниковых газов, вызванной применением таких хладагентов. По степени озон разрушающей активности озонового слоя Земли галоидопроизводные углеводороды разделены на три группы:

1.хладагентами, с высокой озон разрушающей активностью, являются хлорфторуглероды (ХФУ) R11, R12, R13, R113, R114, R115, R502, R503, R12B1, R13B1 (или по международному обозначению CFC11, CFC12, CFC13 и т. д.) и др.;

2. хладагенты с низкой озон разрушающей активностью- гидрохлорфторуглероды (ГХФУ) R21, R22, R141b, R142b, R123, R124 (или по международному обозначению HCFC21, HCFC22, HCFC141b и т. д.) и др., в молекулах которых содержится водород. Для этих веществ характерно меньшее время существования в атмосфере по сравнению с ХФУ, и, как следствие, они оказывают меньшее влияние на разрушение озонового слоя. Ряд многокомпонентных рабочих тел, предлагаемых в качестве альтернативы ХФУ, содержат в своем составе ГХФУ, например R22;

3. хладагенты, не содержащие атомов хлора – это, фторуглероды ФУ (FC), гидрофторуглероды ГФУ (HFC), углеводороды (НС) и др. считаются полностью озон безопасными. Таковыми являются хладагенты R134, R134a, R152a, R143a, R125, R32, R23, R218, R116, RC318, R290, R600, R600a, R717 и др.

В качестве альтернативы запрещенным к производству хладагентам Монреальским протоколом рассматриваются следующие классы веществ: гидрохлорфторуглероды (ГХФУ), гидрофторуглероды (ГФУ) и природные хладагенты – аммиак, диоксид углерода, вода, углеводороды.

Традиционно, наиболее распространенные рабочие жидкости для тепловых насосов являются: R12 (хлорфторуглерод CFC-12) малая и средняя температуры (макс. 80°C); R114 (хлорфторуглерод CFC-114), высокая температура (макс. 120°C); R500 (фреон R500) средняя температура (до 80° C); R502 (фреон R500,) низкая и средняя температуры (макс. 55°C); R22 (хлорфторуглеводород HCFC-22), применяется практически во всех обратимых и низкотемпературных тепловых насосах (макс. 55°C). CFC (хлорфторуглероды). В связи высокой химической активностью и содержанием в составе этих рабочих жидкостей хлора хлорфторуглероды (CFC) вредны для окружающей среды. Данные рабочие жидкости обладают высоким озон разрушающим потенциалом и способствуют глобальному потеплению. CFC относятся к группе запрещенных хладагентов. Так же тепловые насосы должны обладать высокой энергетической эффективностью, что бы тепловые насосные системы оставались интересны с точки зрения энергосберегающей альтернативы традиционным видам получения энергии. В дополнении к поиску экологически чистых рабочих жидкостей важна модернизация и усовершенствование самих тепловых насосов. Поскольку эффективность тепловой насосной системы больше зависит от конструкции самого теплового насоса и системы распределения энергии, чем от рабочей жидкости, используемой в контуре сжатия.
