Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 4. Монтаж и сервис тепловых насосов

III . Сжатие. Дальше хладагент поступает в компрессор, при помощи которого тепловой насос сжимает рабочую жидкость. В процессе сжатия, давление хладагента повышается, это сопровождается одновременным нагревом.

IV . Сжижение. После компрессора, горячий хладагент поступает в конденсатор, который так же является теплообменником. В конденсаторе рабочая жидкость конденсируется, отдавая тепло и превращаясь снова в жидкость. Это тепло передается системе отопления и горячего водяного снабжения (ГВС). На выходе из конденсатора хладагент находится в жидкой фазе и снова поступает на ТРВ.

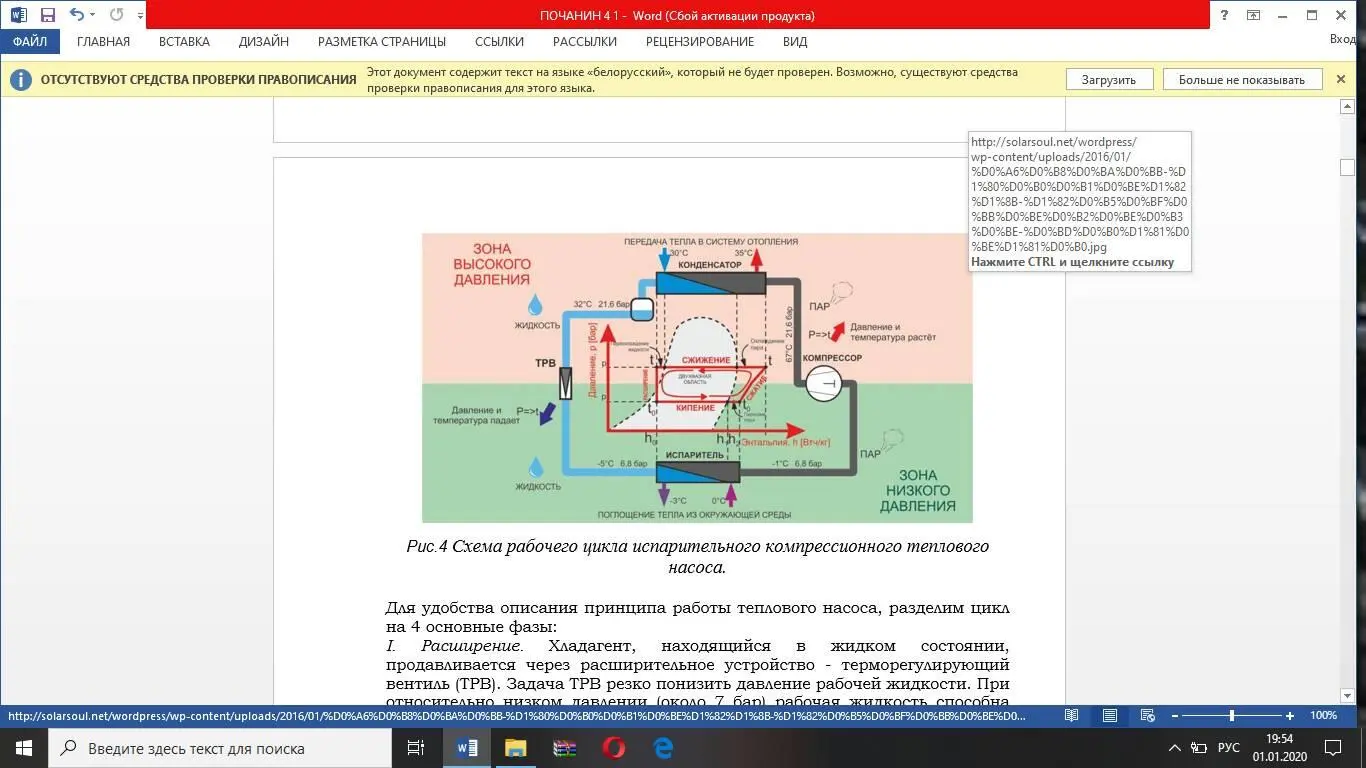

Рис.4 Схема рабочего цикла испарительного компрессионного теплового насоса.

Что бы лучше понять принцип работы теплового насоса, рассмотрим пять основных физических явлений, лежащих в его основе.

1. Тепло содержится в воздухе и земле даже при отрицательных температурах. Одним из препятствий на пути к пониманию принципов работы теплового насоса является заблуждение, что нельзя извлекать теплоту при отрицательных температурах воздуха или грунта. Тепло – это энергии связанная с движением (вибрацией) малейших частиц: молекул, атомов, ионов. В общепринятой и привычной нам шкале Цельсия – ноль градусов, это отметка замерзания воды. При этом, в воздухе содержится значительно меньше тепла чем при 40˚С жары, но всё же оно есть и его можно использовать. Движение частиц полностью останавливается при температуре минус 273˚С, что соответствует 0˚ по шкале Кельвина.

2. Тепло поступает от тёплого источника к холодной среде. Согласно второму закону термодинамики, тепло поступает от тела с высокой температурой к телу с низкой температурой. Что бы «развернуть» этот поток при работе теплового насоса используются те самые два теплообменника. В первом теплообменнике (испарителе) хладагент с низкой температурой поглощает тепло от окружающей среды (воздух, грунт или вода), рис.5. Во втором теплообменнике (конденсаторе) уже горячий хладагент, после сжатия в компрессоре теплового насоса, передает тепло в контуре отопления, рис. 6. В обоих случаях выполняется закон передачи энергии от высокотемпературного источника энергии к низкотемпературному.

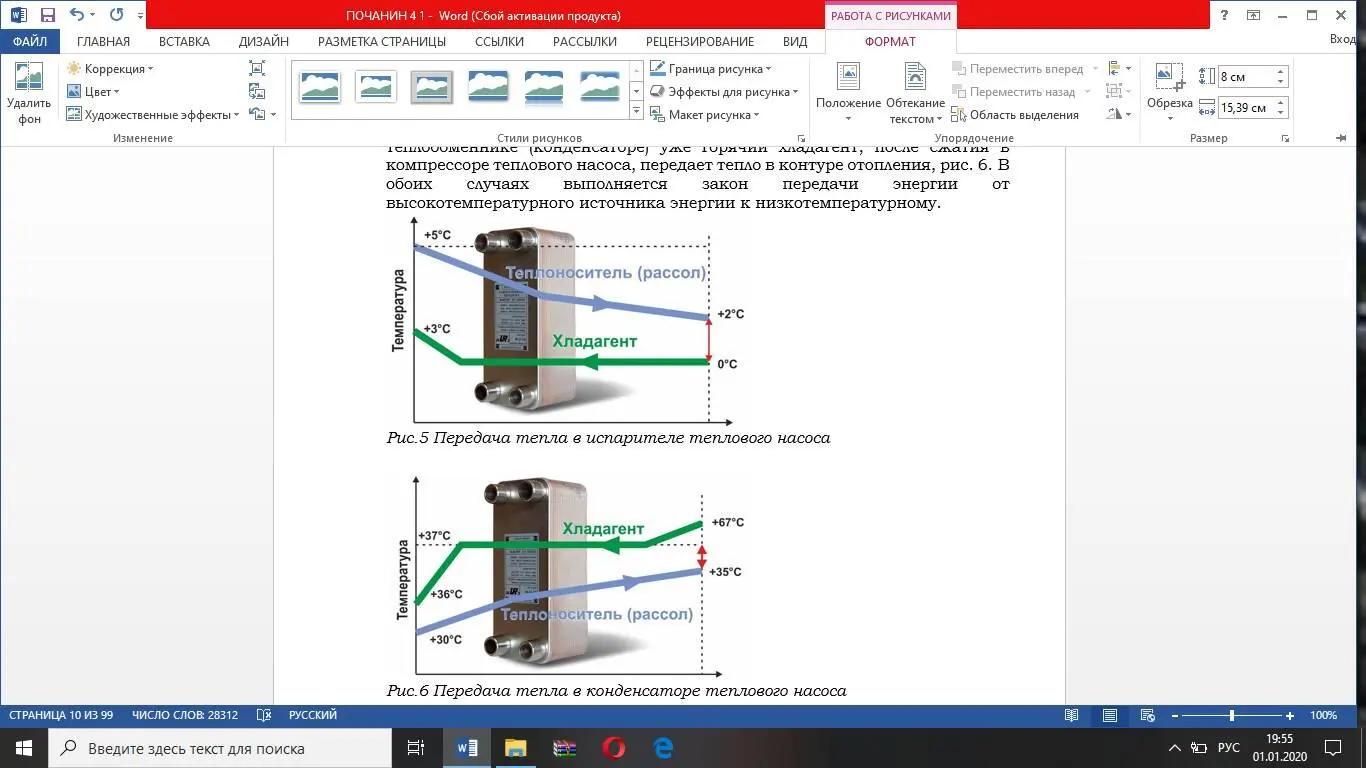

Рис.5 Передача тепла в испарителе теплового насоса

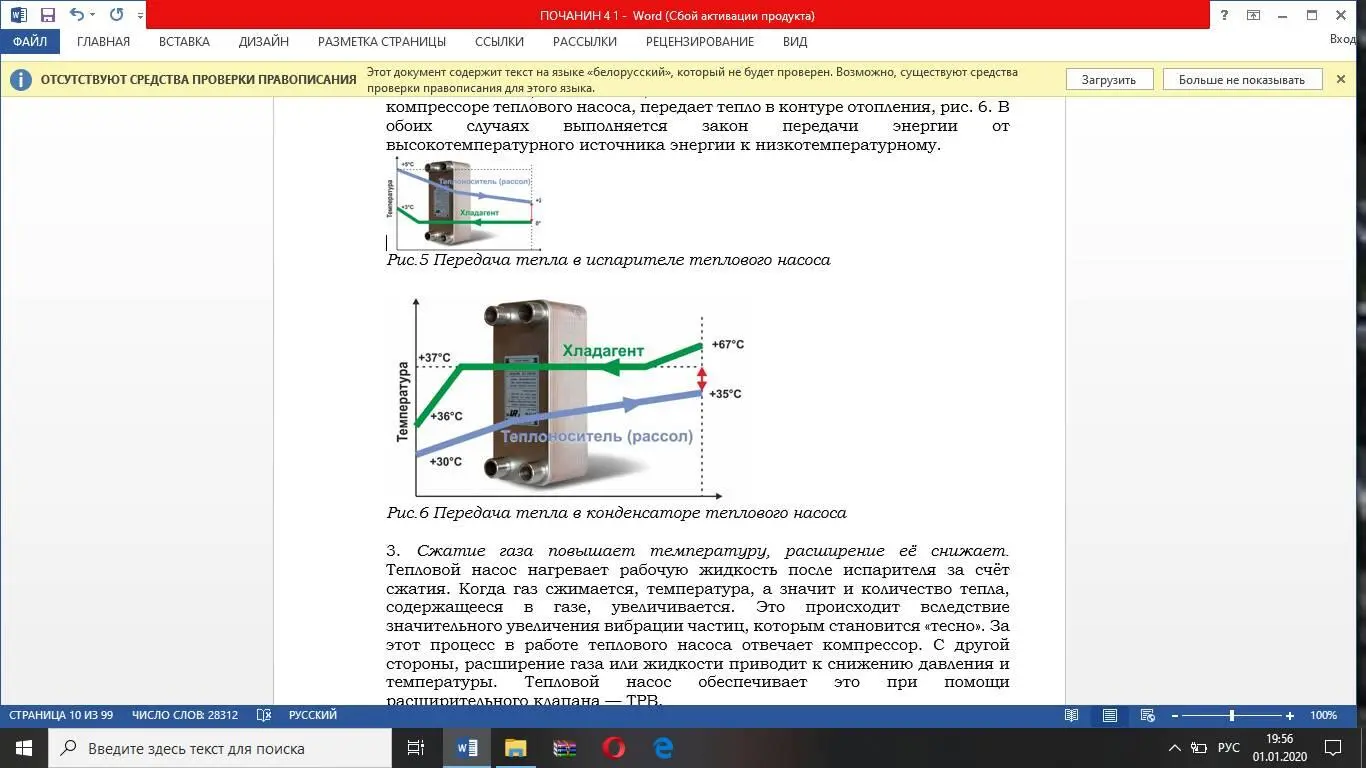

Рис.6 Передача тепла в конденсаторе теплового насоса

3. Сжатие газа повышает температуру, расширение её снижает. Тепловой насос нагревает рабочую жидкость после испарителя за счёт сжатия. Когда газ сжимается, температура, а значит и количество тепла, содержащееся в газе, увеличивается. Это происходит вследствие значительного увеличения вибрации частиц, которым становится «тесно». За этот процесс в работе теплового насоса отвечает компрессор. С другой стороны, расширение газа или жидкости приводит к снижению давления и температуры. Тепловой насос обеспечивает это при помощи расширительного клапана – ТРВ.

4. Фазовый переход рабочей среды. Если жидкость нагрелась до точки кипения, то наступает переходная фаза. Во время этой «паузы» жидкая и газообразная (пар) фаза хладагента в контуре теплового насоса существуют одновременно. Этот процесс продолжается, пока вся жидкость не превратится в пар. Основной фокус в том, что всё поглощённая энергия уходит на испарение и не вызывает рост температуры. Это тепло называют скрытой теплотой, и его количество у различных веществ различно. Хоть это тепло и называют скрытым, согласно закону сохранения энергии оно никуда не удаляется, а лишь накапливается и затем передается. Вся поглощенное во время испарения (кипения) энергия, затем выделяется при конденсации, т.е. обратном фазовом переходе из пара в жидкость. Использования фазового перехода, дает возможность значительно увеличить эффективность теплового насоса. Рабочая среда контура теплового насоса во время изменения фазы поглощает/выделяет значительно больше тепла, чем при изменении только температуры.

5. Температура испарения и конденсации рабочей среды зависит от давления. Температура, при которой рабочая жидкость конденсируется или испаряется, зависит от давления. Сжимая газообразный хладагент, компрессор так же значительно повышает давление. При большом давлении процесс конденсации происходит при относительно высоких температурах, позволяя отдавать тепловую энергию в конденсаторе теплового насоса в систему отопления.
