Юрий Почанин - Монтаж и сервис оборудования по использованию возобновляемых источников энергии. Том 4. Монтаж и сервис тепловых насосов

В настоящее время наиболее широко применяются два класса тепловых насосов. К одному классу можно отнести термоэлектрические на эффекте Пельтье, а к другому – испарительные, которые, в свою очередь подразделяются на механические компрессорные (поршневые или турбинные) и абсорбционные (диффузионные). Кроме того, постепенно возрастает интерес к использованию в качестве тепловых насосов вихревых труб, в которых работает эффект Ранка.

Тепловые насосы на эффекте Пельтье . Эффект Пельтье заключается в том, что при подаче на две стороны специально подготовленной полупроводниковой пластины, рис.3, небольшого постоянного напряжения, одна сторона этой пластины нагревается, а другая – охлаждается.

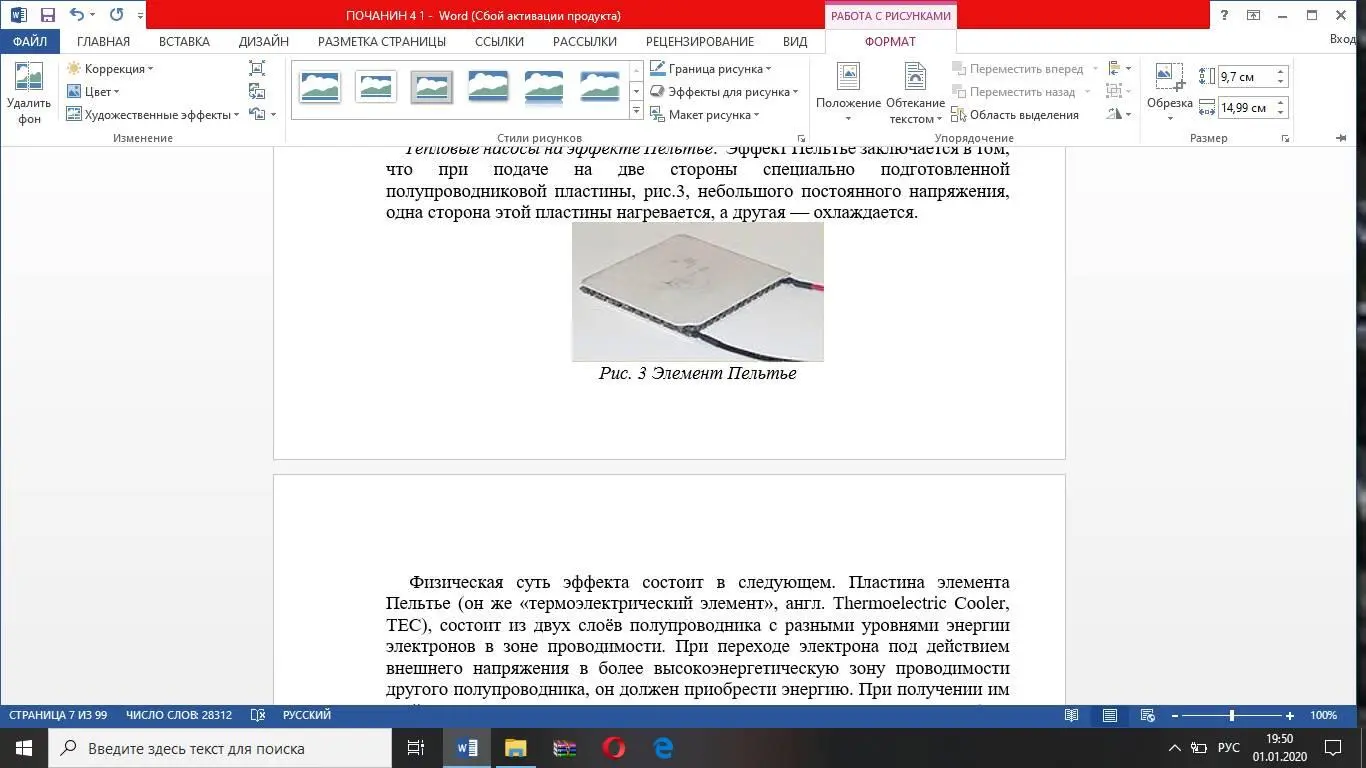

Рис. 3 Элемент Пельтье

Физическая суть эффекта состоит в следующем. Пластина элемента Пельтье (он же «термоэлектрический элемент», англ. Thermoelectric Cooler, TEC), состоит из двух слоёв полупроводника с разными уровнями энергии электронов в зоне проводимости. При переходе электрона под действием внешнего напряжения в более высокоэнергетическую зону проводимости другого полупроводника, он должен приобрести энергию. При получении им этой энергии происходит охлаждение места контакта полупроводников (при протекании тока в обратном направлении происходит обратный эффект – место контакта слоёв нагревается дополнительно к обычному омическому нагреву). Достоинством элементов Пельтье является максимальная простота их конструкции (что может быть проще пластины, к которой припаяны два проводка) и полное отсутствие каких-либо движущихся частей, а также внутренних потоков жидкостей или газов. Следствием этого является абсолютная бесшумность работы, компактность, полное безразличие к ориентации в пространстве (при условии обеспечения достаточного теплоотвода) и очень высокая стойкость к вибрационным и ударным нагрузкам. Да и рабочее напряжение составляет лишь несколько вольт, поэтому для работы вполне достаточно нескольких батареек или автомобильного аккумулятора.

Главным недостатком термоэлектрических элементов является их относительно невысокая эффективность – ориентировочно можно считать, что на единицу перекачанного тепла им потребуется вдвое больше подведённой внешней энергии, то есть, подведя 1 Дж электрической энергии, из охлаждаемой области мы сможем удалить лишь 0.5 Дж тепла. Понятно, что все суммарные 1.5 Дж выделятся на «тёплой» стороне элемента Пельтье и их надо будет отвести во внешнюю среду. Это во много раз ниже эффективности компрессионных испарительных тепловых насосов.

На фоне столь низкого КПД обычно уже не так важны остальные недостатки, – а это небольшая удельная производительность в сочетании с высокой удельной стоимостью. В соответствии с их особенностями, основная область применения элементов Пельтье в настоящее время обычно ограничивается случаями, когда требуется не очень сильно охладить что-либо не слишком мощное, особенно в условиях сильной тряски и вибраций и при жёстких ограничениях по массе и габаритам, – например, различные узлы и детали электронной аппаратуры, прежде всего военной, авиационной и космической. Пожалуй, самое широкое распространение в быту элементы Пельтье получили в маломощных (5..30 Вт) переносных автомобильных холодильниках.

Испарительные компрессионные тепловые насосы. Принцип работы этого класса тепловых насосов заключается в следующем. В основе работы теплового насоса лежит обратный термодинамический цикл Карно. Хладагент обладает важным свойством – закипать при отрицательных температурах. Что бы заставить хладагент переносить тепло, тепловой насос оснащают четырьмя ключевыми элементами: компрессор, расширительный клапан (ТРВ), испаритель и конденсатор, рис.4.

Для удобства описания принципа работы теплового насоса, разделим цикл на 4 основные фазы:

I . Расширение. Хладагент, находящийся в жидком состоянии, продавливается через расширительное устройство – терморегулирующий вентиль (ТРВ). Задача ТРВ резко понизить давление рабочей жидкости. При относительно низком давлении (около 7 бар) рабочая жидкость способна закипеть, даже при температуре -25 ˚С. Это важно, поскольку кипение и испарение и есть процесс поглощения и выделения энергии, а это необходимое условие для второй фазы.

II . Кипение. После ТРВ жидкость поступает в испаритель, который представляет собой теплообменник. При помощи этого компонента, тепловой насос отбирает тепло от окружающей среды. Хладагент закипает и испаряется, поглощая теплоту. В итоге на выходе из испарителя хладагент находиться полностью в парообразном состоянии и всего на несколько градусов теплее своего первоначального состояния. Однако, благодаря переходу в пар, рабочая жидкость смогла получить достаточное количество энергии и готова к следующему этапу.
