Приведем пример такого дикторского текста:

«Серебристые облака — самые высокие облака земной атмосферы. Они плавают на высотах 75÷90) километров. Этот фильм снят по методу замедленной киносъемки летом 1982 года в Перхушкове Московской области членами отдела серебристых облаков Московского отделения Всесоюзного астрономо-геодезического общества Валентином Ивановым и Игорем Николаевым под руководством Виталия Александровича Ромейко».

(Этот текст идет под монтаж из неподвижных фотографий серебристых облаков или под повтор кадров кинофильма, которые еще будут показаны в дальнейшем, на «своем месте».)

«Ночь с 5 на 6 июля. Уже в 21 час 45 минут появились, яркие серебристые облака. Преобладают формы II-а, III-а и III-b по морфологической классификации. Движение направлено на юго-запад. Выходя за пределы сумеречного сегмента, серебристые облака исчезают. Видно, как поднимается звезда Капелла, а за ней бета Возничего» и т. д.

Каждый из таких отрывков занимает 30÷40 секунд времени. Между отдельными фразами можно делать паузы. Озвученный таким образом фильм можно с успехом показывать на занятиях кружка, на собрании отделения ВАГО, на слете юных любителей астрономии, на вечерах отдыха и других культурных мероприятиях. Он может быть использован также как сопровождение лекций, читаемых в планетарии или в красных уголках предприятий, в школах и иных местах,

Получить хорошие фотографии или кинокадры серебристых облаков — это только полдела. Дальше нужно их обработать, чтобы получить те или иные научные результаты, в зависимости от поставленной задачи. Об этом уже говорилось в § 10.

Здесь мы опишем простую методику перехода от фотографии, представляющей собой изображение серебристых облаков в проекции на небесную сферу, к схеме пространственного расположения этих образований в проекции на земную поверхность. Такая операция называется развертыванием , а ее результат — разверткой .

Для успешного решения этой задачи необходимо знать следующие величины:

1) Фокусное расстояние фотокамеры; как правило, оно слегка отличается от указанного на оправе объектива; однако в первом приближении можно использовать номинальное значение F .

2) Положение центра снимка и его горизонтальные координаты.

3) Положение линии горизонта на снимке.

4) Географические координаты наблюдательного пункта.

Рассмотрим простой способ определения координат центра снимка. Для его обозначения на снимке проводим простым карандашом по эмульсии негатива близ его центра отрезки диагоналей, пересечение которых и обозначит центр снимка. Для удобства делаем в этом месте легкий накол иголкой.

Для определения координат этого центра, азимута A 0и высоты h 0, необходимо иметь на снимке несколько точек с известными координатами A, h . Это могут быть городские сооружения (вершина шпиля башни, заводской трубы и т. д.) или специально установленные столбы с лампочками наверху, о которых уже говорилось. Не рекомендуется выбирать в качестве ориентиров верхушки деревьев или тонкие приемные телеантенны, так как они могут раскачиваться ветром. Координаты выбранных ориентиров определяются с помощью теодолита.

В качестве опорных точек можно использовать и звезды, для которых по известному моменту съемки и экваториальным координатам вычисляются горизонтальные координаты А, h. Как это делать, рассказано в Постоянной части «Астрономического календаря» и в учебниках общей астрономии для вузов. В значения высоты звезд вводятся поправки за рефракцию.

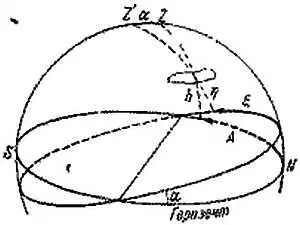

Если аппарат имеет наклон оптической оси к плоскости горизонта на угол α ( α ~= 10°), то целесообразно ввести вспомогательную систему сферических координат, наклоненную на угол α к горизонтальной системе (рис. 40).

Рис. 40. Вспомогательная система сферических координат ζ, η.

Роль «азимута» будет играть угол ζ роль «высоты» — угол η . На снимке мы с помощью прямоугольной прозрачной палетки или измерительного прибора измеряем прямоугольные координаты деталей х, y отсчитываемые от найденного нами центра снимка. Если координаты приходится отсчитывать от другого начала (обозначим их х ', у '), то нужные нам координаты х, у мы найдем по формулам
