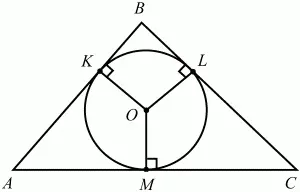

Рис. 37.

Точки K, L, M – это точки касания окружности, вписанной в ?ABC. OK = OL = OM = r.

В задачах на построение речь идет о построении геометрической фигуры с помощью данных чертёжных инструментов. Такими инструментами чаще всего являются линейка и циркуль. Решение задачи состоит не столько в построении фигуры, сколько в решении вопроса о том, как это сделать, и соответствующем доказательстве. Задача считается решённой, если указан способ построения фигуры и доказано, что в результате выполнения указанных построений действительно получается фигура с требуемыми свойствами.

С помощью линейки, как инструмента геометрических построений, можно провести произвольную прямую; произвольную прямую, проходящую через данную точку; прямую, проходящую через две данные точки. Никаких других операций выполнить линейкой нельзя. В частности, нельзя откладывать линейкой отрезки, даже если на ней имеются деления.

Циркуль, как инструмент геометрических построений, позволяет описать из данного центра окружность определенного радиуса. Циркулем также можно отложить определенный отрезок на данной прямой от заданной точки.

Геометрическим местом точек называется фигура, которая состоит из всех точек плоскости, обладающих определённым свойством.

Например, окружность можно определить как геометрическое место точек плоскости, равноудалённых от данной точки.

Сущность метода геометрических мест, используемого при решении задач, состоит в следующем. Пусть, решая задачу, нам надо найти точку X, удовлетворяющую двум условиям. Геометрическое место точек, удовлетворяющих первому условию, есть некоторая фигура F1, а геометрическое место точек, удовлетворяющих второму условию, есть некоторая фигура F2. Искомая точка X принадлежит F1 и F2 т. е. является их точкой пересечения. Если эти геометрические места простые (скажем, состоят из прямых и окружностей), то мы можем их построить и найти интересующую нас точку X.

Ломаной А1А2А3...An называется фигура, которая состоит из точек А1, А2 ..., An и соединяющих их отрезков А1A2, A2A3, ..., An-1, Aп. ТочкиА1, А2..., Аn называются вершинами ломаной, а отрезки A142, A2A3 ..., An-1, An – звеньями ломаной. Ломаная называется простой, если она не имеет самопересечений (рис. 38).

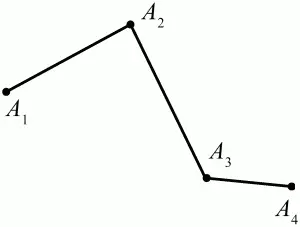

Рис. 38.

А1A2A3A4 – простая ломаная из трёх звеньев.

Ломаная называется замкнутой, если у неё концы совпадают. Простая замкнутая ломаная называется многоугольником, если её соседние звенья не лежат на одной прямой. Вершины ломаной называются вершинами многоугольника, а звенья ломаной – сторонами многоугольника. Отрезки, соединяющие несоседние вершины многоугольника, называются диагоналями. Многоугольник с n-вершинами, а значит, и с n-сторонами называется n-угольником.

Плоским многоугольником и многоугольной областью называется конечная часть плоскости, ограниченная многоугольником.

Многоугольник называется выпуклым, если он лежит в одной полуплоскости относительно любой прямой, содержащей его сторону (рис. 39). Многоугольник называется невыпуклым, если он оказывается лежащим по обе стороны прямой, содержащей любую его сторону (рис. 40).

Рис. 39.

Рис. 40.

Выпуклый многоугольник называют правильным, если у него все стороны равны и все углы равны.

Многоугольник называется вписанным в окружность, если все его вершины лежат на некоторой окружности. Многоугольник называется описанным около окружности, если все его стороны касаются некоторой окружности.

Вершины многоугольника называются соседними, если они являются концами одной из его сторон. Вершины, не являющиеся соседними, называются противолежащими. Отрезки, соединяющие противолежащие вершины многоугольника, называются диагоналями.

Стороны многоугольника, исходящие из одной вершины, называются соседними сторонами. Стороны, не имеющие общего конца, называются противолежащими сторонами.

Параллелограмм – это четырёхугольник, у которого противолежащие стороны параллельны, т. е. лежат на параллельных прямых (рис. 41).
