Графы также можно представить в виде списков, таблиц и различных выражений. Вершины графа можно изобразить в виде точек, окружностей, треугольников, а ребра — в виде прямых отрезков или фигурно изогнутых линий. Учитывая подобное разнообразие, важно уметь определять, когда два представления графа являются эквивалентными (изоморфными). Эквивалентные представления графа содержат одинаковые вершины и одинаковые связи между ними. Иными словами, между вершинами и ребрами двух представлений должно существовать взаимно однозначное соответствие, такое что степени вершин в обоих случаях будут одинаковы.

Три следующие фигуры — это три разных представления одного и того же графа. Согласитесь, увидеть это не так-то просто!

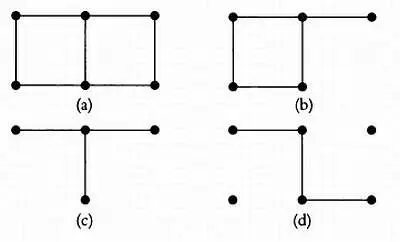

На рисунках ниже изображены четыре графа — ( а ), ( Ь ), ( с ) и ( d ). Граф ( а ) является исходным, остальные три — его подграфы. Это означает, что в них были выбраны лишь некоторые ребра и вершины исходного графа. Подграфы позволяют изучать графы по частям.

Обычно различают три типа графов: обыкновенные графы, мультиграфы и псевдографы. На рисунках ниже слева направо представлены все три типа графов.

В обыкновенном графе две вершины могут соединяться только одним ребром. Если они соединены более чем одним ребром, то такой граф называется мультиграфом. Если вершина мультиграфа может соединяться сама с собой, то такой граф называется псевдографом. Ребро, начало и конец которого находятся в одной вершине, называется петлей. В этой книге все три типа графов мы будем называть просто графами, уточняя возможные ограничения в каждом конкретном случае.

Применительно к различным вариантам обхода графа используются следующие обозначения. Пусть G — помеченный граф с вершинами V 0, V 1, V 2, . и ребрами X 1, Х 2, Х 3 , … Тогда маршрутом в графе G будет называться конечная последовательность вида V 0, X 1, V 1, ., V n-1, X n, V n , в которой чередуются ребра и вершины. Запись вида ( V 0, V 1 , …, V n ) подразумевает, что любые две вершины соединяются только одним ребром, и маршрут определяется указанной последовательностью вершин. Если V 0 = V n , то есть исходная и конечная вершина маршрута совпадают, то маршрут является замкнутым, иначе — открытым. Путь — это маршрут, в котором каждое ребро проходится только один раз. Замкнутый маршрут, содержащий п разных вершин, называется циклом. Обратите внимание, что любой цикл можно представить графически в виде многоугольника, что будет показано позже.

* * *

ГРАФЫ И ГРАФИКИ

Граф. Это слово может означать «пишу» («графология», «графомания», «телеграф»), а в случае теории графов обозначает множество точек и линий между ними. Не следует путать графы и графики. Да, можно заметить, что в графиках линейных функций, образованных прямыми линиями или последовательностью отрезков, соединяющих точки, фактически каждой точке хоси ОХсопоставлена точка ( х, f( x)) на графике функции. Это выполняется и в классических графиках функций, построенных в декартовых координатах с двумя осями Xи Y, на которых отмечаются точки ( х, f( x)), образующие график функции у = f( х). Тем не менее это множество точек и линий нельзя назвать графом.

Графы обычно используются для представления отношений между элементами конечного множества. Например, чтобы представить отношения эквивалентности, позволяющие разделить элементы множества на классы, «точками» графа изображают элементы множества и соединяют «линиями» связанные или эквивалентные элементы (если элемент связан сам с собой, то на графе образуется петля). Отношения порядка изображаются с помощью ориентированных графов. Дуги со стрелками означают отношение «меньше, чем». Связь теории графов и теории множеств более подробно объясняется в Приложении.

* * *

Если между любыми двумя вершинами графа можно провести маршрут, то говорят, что граф является связным, как в случаях, представленных на рисунках выше. Для связных графов имеет смысл определить расстояние между вершинами u и v как минимальное количество ребер, образующих маршрут между u и v .
