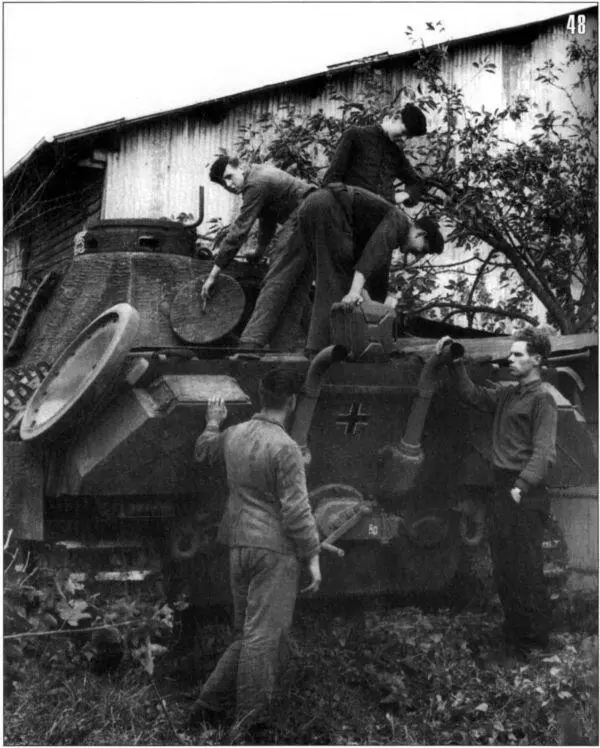

48. Заправка горючим танка «Пантера» Ausf. D. 10-я танковая дивизия, Франция, осень 1943 года. Машина имеет циммеритное покрытие, хорошо видны кронштейн для установки зенитного пулемета на командирской башенке, запасной опорный каток и крепление домкрата на корме.

Система смазки двигателя — циркуляционная под давлением, с сухим картером. Циркуляцию масла обеспечивали три шестеренчатых насоса, из которых один нагнетающий и два отсасывающих. Насосы размещались в нижней части картера двигателя.

Maybach HL 230 имел жидкостное охлаждение с принудительной циркуляцией жидкости. Имелось четыре радиатора и два вентилятора, размещенные в двух отсеках справа и слева от двигателя и отделенные от последнего водонепроницаемыми переборками (как уже говорилось, это было сделало для обеспечения охлаждения при движении танка по дну во время преодоления водных преград).

При движении «Пантеры» по суше воздух через четыре люка с бронированными решетками (по два с каждой стороны) поступал к радиаторам и выбрасывался наружу вентиляторами. Над последними имелись люки, также закрытые бронированными решетками.

Количество воздуха, поступающего к радиаторам, регулировалось специальными заслонками, управляемыми из боевого отделения. Циркуляция воды в системе охлаждения осуществлялась центробежным насосом с приводом от шестерен, соединяющих насос с коленвалом двигателя. От этих же шестерен через специальные приводы с карданными валами вращались вентиляторы, имевшие двухступенчатую передачу.

Первоначально на «пантерах» устанавливались масляные воздушные фильтры, не обеспечивающие эффективной очистки воздуха, поступающего к двигателю.

Но вскоре профессор Фейфел (Feifel) из Высшей технической школы Вены произвел необходимые расчеты и предложил конструкцию циклонного фильтра, который оказался значительно эффективнее использовавшегося до этого масляно-инерционного. Компания Filterwerk Mann & Hummel GmbH в Людвигсбурге взяла на себя массовое производство таких фильтров (получивших название Feifel по имени их проектировщика), которые стали устанавливаться на танки «Пантерам» и «Тигр».

На максимальных оборотах двигателя этот фильтр, по заявлению немцев, обеспечивал 99-процентную очистку. Фильтры Feifel использовались исключительно как фильтры предварительной очистки. Осаждаемая циклонами пыль автоматически удалялась из осадительной зоны вентиляторами системы охлаждения, что требовало минимальных работ по обслуживанию самого фильтра.

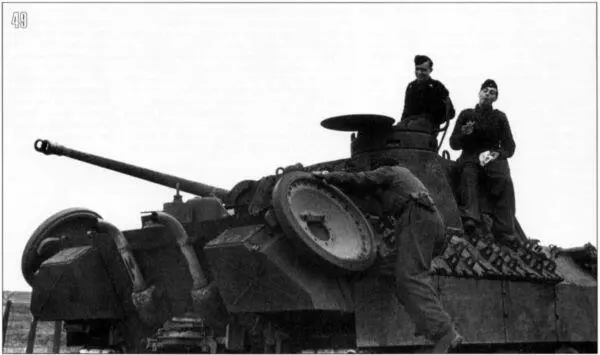

49. Танк «Пантера» Ausf. D из состава 10-й танковой дивизии. Франция, осень 1943 года. В отличие от танка на предыдущем фото, домкрат на кормовом листе корпуса закреплен по-другому. Один из танкистов пытается залезть на танк — из-за большой высоты посадка экипажа в «Пантеру» была непростым делом, многие машины для этого оснащались специальными лесенками.

Но фильтры Feifel устанавливались не на всех «пантерах» Ausf. D первых выпусков. Так, в руководстве по использованию трофейного танка «Пантера», изданного после изучения машин, захваченных в ходе летней кампании 1943 года, сказано следующее: «Для очистки воздуха, поступающего в двигатель, установлены комбинированные воздухоочистители, имеющие сетчатые фильтры и масляные ванны.

На некоторых танках, кроме воздухоочистителей, последовательно включаются установленные вне танка воздушные циклоны».

Для запуска двигателя в холодное время года имелся специальный термосифонный подогреватель, установленный слева от двигателя. Для нагрева воды в подогревателе использовалась паяльная лампа, которая устанавливалась в специальный лючок в кормовом листе корпуса.

Топливная система «Пантеры» состояла из пяти топливных баков общей емкостью 730 л, четырех топливных диафрагменных насосов, подкачивающего насоса, четырех карбюраторов, двух воздухоочистителей и всасывающего коллектора.

Бензобаки размещались вдоль бортов танка и у кормового листа корпуса, и отделялись от двигателя специальными перегородками. Топливные насосы, помимо механического имели еще и дополнительный ручной привод для подкачки топлива, а также специальные стеклянные «отстойники», в которых собиралась вода и механические примеси, попадающие в топливо.
