Максим Коломиец - Первые «Пантеры». Pz. Kpfw V Ausf. D

Следует сказать, что у «пантер» Ausf. D моторное отделение не имело нормальной вентиляции — оно заполнялось собственным воздухом для сгорания в цилиндрах в дополнение к уже нагретому охлаждающему воздуху, прошедшему через охлаждающие рукава выхлопных патрубков. Это часто приводило к многочисленным возгораниям двигателей, что потребовало принятия мер на более поздних модификациях танка.

Трансмиссия «Пантеры» включала в себя карданную передачу, главный фрикцион, коробку перемены передач, механизм поворота, бортовые передачи и дисковые тормоза.

Карданная передача состояла из двух соединенных между собой карданных валов. Первый с одной стороны жестко соединялся с маховиком двигателя, а с другой — с раздаточной коробкой. Второй вал соединялся с раздаточной коробкой и валом главного фрикциона. От раздаточной коробки осуществлялся привод на механизм поворота башни и два гидравлических насоса для обеспечения смазки бортовых передач танка.

Главный фрикцион — многодисковый, сухой — устанавливался в общем блоке с коробкой передач и механизмом поворота, и защищался закрытым картером, «Пантера» оснащалась трехвальной семискоростной коробкой перемены передач АК 7-200 с шестернями, находящимися в постоянном зацеплении. Передачи включались при помощи кулачковых муфт с синхронизаторами системой рычагов, приводимых в движение рычагом переключения передач.

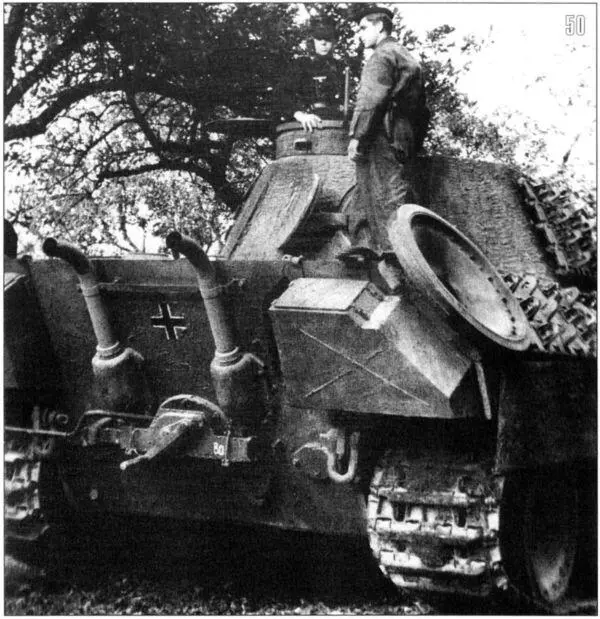

50. Тот же танк «Пантера» Ausf. D, что и на фото 48. 10-я танковая дивизия, Франция, осень 1943 года. Хорошо виден тепловой экран правого инструментального ящика — выхлопные трубы «Пантеры» нагревались очень сильно.

Все валы и шестерни коробки передач находились в закрытом картере. Их смазка осуществлялась маслом, подаваемым к трущимся частям специальным насосом, а также разбрызгиванием.

От коробки передач крутящий момент передавался к бортовым передачам через планетарный механизм поворота танка, который управлялся при помощи двух рычагов. Последние действовали одновременно на механический привод и гидравлический сервомеханизм.

Механизм поворота танка «Пантера» конструкции фирмы MAN состоял из распределительной передачи, состоящей из валов, передающих крутящий момент от двигателя, системы зубчатых цилиндрических и конических шестерен, планетарных механизмов, а также фрикционов и тормозов.

Следует сказать, что коробка перемены передач и механизм поворота «Пантеры» размещались в едином блоке с общей системой смазки. Это облегчало наладочные работы на заводе при окончательной сборке танка и не требовало частой регулировки данных агрегатов в войсках. Однако была и «оборотная сторона медали» — при ремонте замена такой довольно массивной конструкции как блок коробки передач с механизмом поворота (к тому же имевшей значительные габариты) вызывала серьезные проблемы (требовалось снять крышу корпуса над местами механика-водителя и стрелка-радиста, а для выемки — установки нужен был подъемный кран).

Бортовые передачи «Пантеры» представляли собой двухступенчатые редукторы с цилиндрическими шестернями, размещенные в литом картере прикрепленным к корпусу танка болтами.

Приводы управления танком «Пантера» были комбинированными — механическими с гидравлическим сервомеханизмом. Они состояли из гидравлических насосов, системы рычагов и четырех поршневых прессов. Последние включались системой тяг и рычагов, и значительно уменьшали усилие, которое требовалось механику-водителю для управления танком. В результате использования такой системы управление «Пантерой» не требовало больших физических усилий. С другой стороны, данная конструкция сильно усложняла конструкцию механизмов управления и требовала их частой регулировки, так как при выходе из строя гидравлического сервомеханизма усилия на рычагах значительно возрастали.

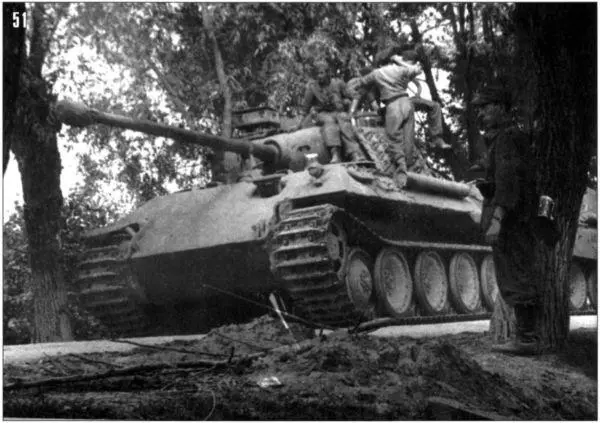

51. «Пантера» Ausf. D позднего выпуска — правая фара на лобовом листе корпуса отсутствует. Над отверстиями бинокулярного прицела в маске пушки установлен козырек для защиты от осадков. Предположительно снимок был сделан во Франции летом 1944 года.

Ходовая часть «Пантеры» включала в себя восемь сдвоенных опорных катков большого диаметра с резиновыми бандажами, ведущего (спереди) и направляющего колес (на один борт).
