В верхнем лобовом листе имелся люк-пробка механика-водителя со смотровым прибором, и отверстие для стрельбы из курсового пулемета у стрелка-радиста. Передняя часть крыши корпуса была сделана съемной для удобства монтажа и демонтажа коробки перемены передач и механизмов поворота.

В этом съемном листе имели два люка над головами механика-водителя и стрелка-радиста. Люки открывались при помощи специального подъемно-поворотного механизма — сначала они поднимались вверх, а затем поворачивались в сторону. Конструкция механизма была довольно сложной, и нередко в боях люки заклинивались осколками.

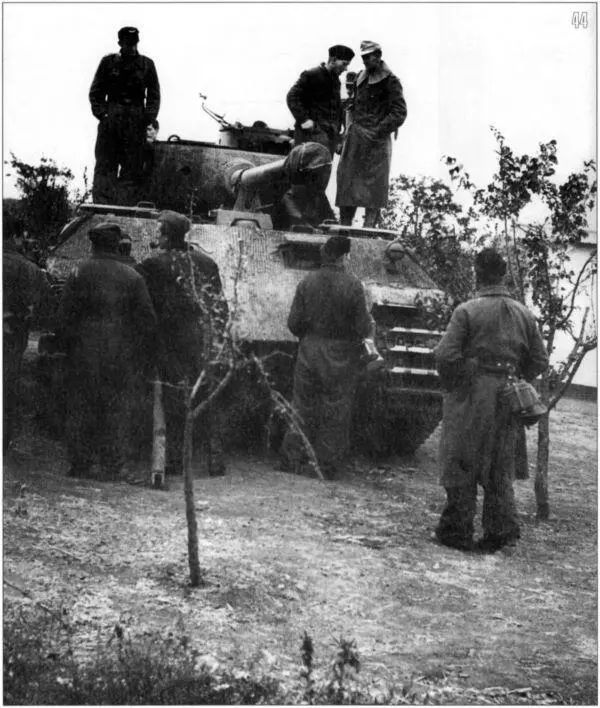

44. Танкисты 15-го танкового полка 11-й танковой дивизии у «Пантеры». Осень 1943 года. Машина уже имеет циммеритное покрытие, правая фара на лобовом листе корпуса отсутствует.

Также в передней части крыши корпуса (несъемной) находились четыре отверстия для установки смотровых приборов (по два у механика-водителя и стрелка-радиста), а также отверстие для вентиляции отделения управления, прикрытое броневым защитным колпаком. Над колпаком крепился стопор пушки при движении по-походному.

В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Также как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.

В передней части башни, в литой маске толщиной 100 мм, монтировалась 75-мм пушка со спаренным 7,92-мм пулеметом и прицелом. В бортах башни имелись три револьверных отверстия (справа, слева и в корме), закрытых броневыми пробками, люк для посадки экипажа (в кормовом листе) и лючок для связи с пехотой (в левом борту). Последний очень часто ошибочно называют «люком для выброса стрелянных гильз», но у него было совершенно другое назначение. Этот люк предназначался для «общения» экипажа танка и взаимодействующих с ним пехотных подразделений. Однако в первых же боях выяснилось, что эта идея себя не оправдала, и от лючка вскоре отказались.

На крыше башни сзади слева монтировалась командирская башенка с шестью смотровыми приборами и люком для посадки командира машины. Как и люки механика-водителя и стрелка-радиста, командирский люк открывался при помощи подъемно-поворотного механизма — сначала он приподнимался вверх, а затем поворачивался в сторону.

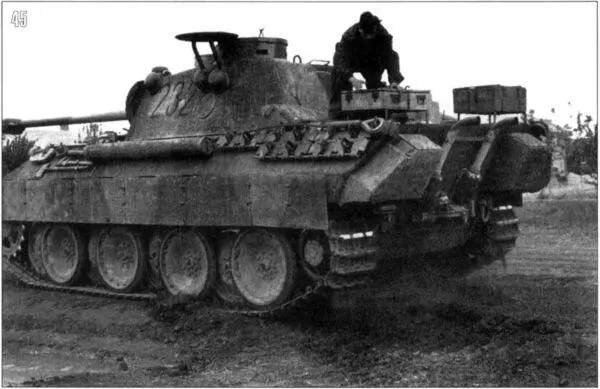

45. Та же машина, что и на предыдущем фото, вид слева сзади. Хорошо видно крепление дополнительных ящиков для ЗИПа и инструмента на корме корпуса, а также дополнительные упоры крышки люка на борту башни.

В передней части крыши башни справа имелось отверстие для вентиляции, закрытое сверху броневым фланцем.

Моторное отделение корпуса двумя продольными водонепроницаемыми переборками делилась на три части. В средней размещался двигатель, а правая и левая при преодолении танком водных преград по дну заполнялись водой, охлаждавшей радиаторы. Двигательный отсек был герметичным.

Каждый радиаторный отсек сверху закрывался двумя прямоугольными броневыми решетками (спереди и сзади), через которые засасывался охлаждающий воздух, и броневым листом с круглой броневой решеткой, через которую воздух выбрасывался наружу. Кроме того, у левой круглой броневой решетки имелось отверстие для установки антенны радиостанции.

Над средним отсеком моторного отделения имелась большая откидная крышка (для обслуживания двигателя) с двумя вентиляционными отверстиями, закрытыми броневыми крышками. За откидной крышкой, у кормового листа корпуса, находились закрытые броневыми крышками три отверстия — для заливки горючего в баки, для заливки воды в радиаторы и для установки воздухопитающей трубы при преодолении танком водных преград по дну.

В кормовом листе корпуса размещались круглый люк для доступа к двигателю (в центре), а также лючок для доступа к термосифонному подогревателю, облегчавшему запуск двигателя в холодное время года, лючок доступа к приводу инерционного стартера и два лючка для доступа к механизмам натяжения гусениц.
