Максим Коломиец - Первые «Пантеры». Pz. Kpfw V Ausf. D

— С июня 1943 года на левом борту корпуса стали приваривать крепления для укладки кувалды и инструмента механизма натяжения гусеницы.

— В конце февраля 1943 года маховик для открывания люка командирской башенки переместили: до этого он размещался за спиной командира танка, теперь маховик установили слева от него.

— В конце лета 1943 года стали приваривать жесткий упор для люка командирской башенки и делать сливные отверстия для дождевой воды по периметру башенки.

— С 1 августа 1943 года на всех новых «пантерах» на командирской башенке стали приваривать опорное кольцо для турели зенитного пулемета.

— В августе 1943 года в серию пошли усиленные опорные катки с 24 болтами для закрепления обода.

— В апреле 1943 года на бортах «Пантер» стали устанавливать защитные экраны (Schuerzen), изготовленные из неброневой стали. Экраны предназначались для защиты 40-миллиметровых нижних бортовых листов корпуса от пуль советских противотанковых ружей, выпущенных с близких дистанций.

— С июля 1943 года упразднена одна фара Бош с левой стороны лобового листа корпуса над подкрылком (до этого на лобовом листе монтировали две фары, слева и справа).

— В августе 1943 года на поверхности всех траков гусеницы появилось по шесть дополнительных ребер-«шевронов» для улучшения сцепления с грунтом. «Шевроны» формовались заодно с траком при отливке последнего.

— В конце августа 1943 года на «пантеры» стало наноситься антимагнитное покрытие — так называемый циммерит. Он предназначался для того, чтобы на броню нельзя было установить магнитные кумулятивные мины или гранаты. Циммерит наносился в заводских условиях, и его поверхность делалась чтобы увеличить расстояние до стальной поверхности без увеличения массы самого покрытия.

— В феврале 1943 года базовый цвет окраски танков был изменен на темно-желтый (Dunkelgelb). «Пантеры» уходили с заводов в войска окрашенными одним слоем основной краски. В полевые части для камуфлирования танков поставлялась краска оливково-зеленая (Olivgruen) и красно-бурая (Rotbraun). Схемы камуфляжей могли быть самыми разными, двух или трех цветными.

Следует сказать, что в некоторых случаях между введением того или иного изменения и внедрением его на всех выпускаемых «пантерах» могло пройти несколько месяцев.

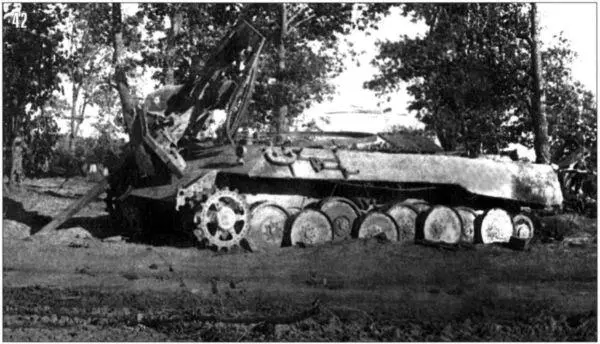

42. Эта «Пантера» 39-го танкового полка (бортовой N2 512) получила три 76-мм пробоины в борт корпуса, и при отступлении была подорвана немцами. Июль 1943 года.

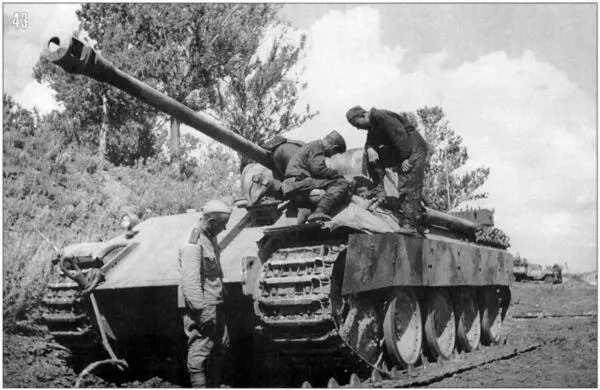

43. Бойцы и офицеры Красной Армии осматривают подбитую «Пантеру» 39-го танкового полка (бортовой № 824). Июль 1943 года. Машина получила две пробоины маски пушки (сбоку) 45-мм бронебойными снарядами, и была оставлена экипажем.

Конструкция танков «Пантера» всех модификаций практически идентична, за исключением ряда изменений. Поэтому ниже дается описание устройства «Пантеры» Ausf. D, а об изменениях машин модификаций Ausf. А и Ausf. G будет сказано в соответствующих главах. Описание «Пантеры» Ausf. D приводится на основе изданного в 1944 году «Краткого руководства по использованию трофейного танка Т-V («Пантера»)».

Корпус танка состоял из трех отделений — управления, боевого и моторного. Отделение управления находилось в передней части танка, в нем находились коробка перемены передач, механизмы поворота, приводы управления танком, часть боекомплекта, радиостанция, а также рабочие места механика-водителя и стрелка-радиста с соответствующими приборами.

Боевое отделение размещалось в середине танка, над ним устанавливалась башня с вооружением, приборами наблюдения и прицеливания, а также местами командира танка, наводчика и заряжающего. Также в боевом отделении в нишах на стенках корпуса и под полом башни размещалась основная часть боекомплекта.

В моторном отделении в задней части «Пантеры» находились двигатель, радиаторы, вентиляторы и топливные баки. Боевое отделение отделялось от боевого специальной металлической перегородкой.

Корпус танка собирался из броневых листов толщиной 80, 60, 40 и 16 мм. Для более прочного соединения между собой листы собирались «в шип» или «в замок» и сваривались, причем не только снаружи, но изнутри. Такая конструкция обеспечивала высокую прочность и жесткость корпуса, но в то же время являлась очень дорогой и трудоемкой, требовавшей большой точности при раскрое бронелистов и использования высококвалифицированных рабочих кадров. Лобовые, верхние бортовые и кормовой листы корпуса устанавливались под большими углами наклона к вертикали — 55, 40 и 60 градусов.
