В днище танка имелись лючки различного размера, обеспечивающие доступ к элементам торсионной подвески, спускным краникам топливной системы, систем охлаждения и смазки, водооткачивающей помпе и спускной пробке картера коробки перемены передач.

Основное вооружение «Пантеры» — 75-мм пушка KwK 42 с длиной ствола в 71 калибр, разработанная фирмой Rheinmetall-Borsig в городе Дюссельдорфе. Орудие имело очень большую длину ствола — более пяти метров (5250 мм) и значительно выступало за габариты «Пантеры». KwK 42 имела вертикальный клиновой затвор с полуавтоматикой копирного типа и противооткатные устройства, состоящие из гидравлического тормоза отката и жидкостного накатника. Стрельба велась при помощи электроспуска, кнопка которого размещалась на маховике подъемного механизма пушки, закрепленного на правой стороне башни.

Поворотный механизм башни, находившийся слева от сиденья наводчика, состоял из двух частей: гидравлического поворотного механизма с приводом от карданного вала (при работающем двигателе), и механического поворотного механизма с двумя ручными приводами у наводчика и заряжающего.

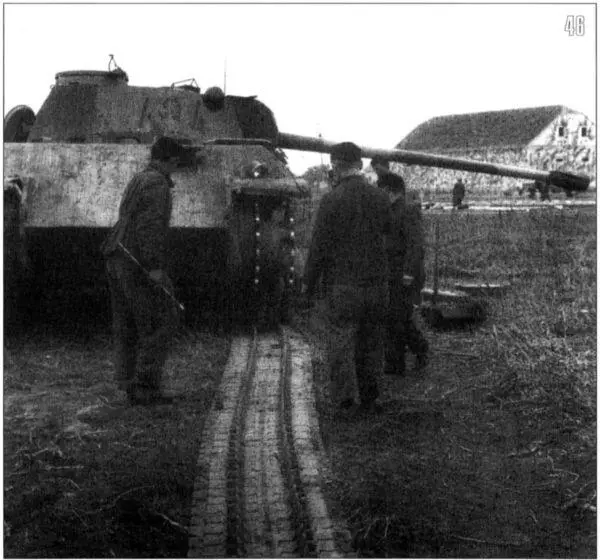

46. Экипаж «Пантеры» за ремонтом своей машины. Осень 1943 года. Танк имеет циммеритное покрытие, на командирской башенке установлено дополнительное кольцо с креплением для установки зенитного пулемета.

Гидравлический механизм обеспечивал вращение башни со скоростью до 8 градусов в секунду, а механический — один градус за три оборота маховика. Кстати, из-за неуравновешенности башни ее вращение было сильно затруднено, если «Пантера» имела даже небольшой крен (порядка пяти градусов).

Боекомплект к пушке составлял 79 выстрелов, основная часть которых укладывались в боевом отделении в нишах корпуса и под полом орудия, а также в отделении управления (слева от механика-водителя). Для стрельбы использовались выстрелы с бронебойными (Pz.Gr.39/42), подкалиберными (Pz.Gr.40/42) и осколочно-фугасными (Spr.Gr.34) снарядами. Выстрелы имели довольно большие габаритные размеры (длина порядка 90 см) и массу (11–14, 3 кг), так что работа заряжающего «Пантеры» требовала от него недюжинных физических усилий и сноровки. Боекомплект «Пантеры» состоял из 79 выстрелов.

С пушкой был спарен 7,92-мм пулемет MG 34, еще один такой же пулемет монтировался в лобовом листе корпуса в специальной бугельной установке. Огонь из него вел стрелок-радист. К пулеметам имелось 5100 патронов.

Для стрельбы из пушки использовался телескопический бинокулярный ломающийся прицел TZF12, разработанный фирмой Karl Zeiss в городе Йене. Он имел 2,5-кратное увеличение и поле зрения 28 градусов.

Прицел состоял из окулярной части, двух телескопических труб и окулярной части. Сетка прицела помещена в правой трубке и имеет шкалы, расположенные по окружности поля зрения, центральный треугольник (целик) и боковые поправки. Шкалы рассчитаны для осколочно-фугасного снаряда Spr.Gr.34 на прицельную дальность 4000 м, для бронебойного снаряда Pz.Gr.39/42 — на 3000 м и для подкалиберного снаряда — на 2000 м.

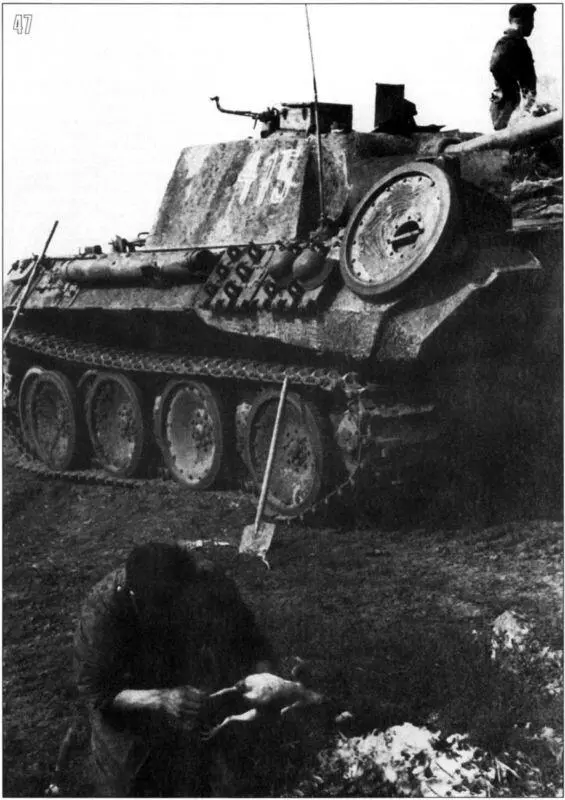

47. «Пантера» Pz. V Ausf. D из состава танкового полка панцергренадерской дивизии СС «Das Reich». Август 1943 года. Бортовой экран отсутствует, хорошо виден кронштейн для установки зенитного пулемета на командирской башенке, а также крепление запасного опорного катка на корме корпуса. Танкист на переднем плане разделывает «трофей» — курицу.

Пушка «Пантеры» имела специальную систему продувки канала ствола после выстрела — воздушный компрессор, продувающий ствол, размещался под сиденьем наводчика. Воздух для продува ствола пушки отсасывался из короба гильзоулавливателя, в который падали гильзы после выстрела.

Кроме того, часть «Пантеры» Ausf. D оснащалась 90-мм мортирками NbK 39, установленными по три штуки на правом и левом бортах башни. Из них можно было вести огонь дымовыми или осколочными гранатами.

На танках «Пантера» устанавливался карбюраторный 12-цилиндровый V-образный двигатель жидкостного охлаждения Maybach HL 230 РЗО мощностью 700 л.с. при 3000 об/ мин. Этот двигатель был спроектирован специально для «Пантеры», и имел чугунный блок цилиндров, небольшие габаритные размеры и массу (1200 кг). Как уже говорилось, первые 250 «Пантер» оснастили 650-сильными двигателями Maybach HL 210, так как производство HL 230 еще не было налажено. Но затем все HL 210 заменили на HL 230 (все «пантеры», участвовавшие в боях под Курском, имели двигатели HL 230).
