Борис Козлов - Линейные корабли типа “Нептун”. 1909-1928 гг.

Наведение орудий по горизонту осуществлялось вращением всей башни относительно своей вертикальной оси при помощи механизма горизонтальной наводки, который состоял из собственно двигателя механизма горизонтальной наводки и системы зубчатых шестерен. Последняя из них, находясь в зацеплении с зубчатым ободом, наглухо закрепленным вокруг внутренней поверхности цилиндрической опоры башни, передавала вращение всей башне.

На момент постройки стволы орудий имели угол склонения -5°, возвышения +15°.

В дальнейшем на «Нептуне» в каждой башне на визирах орудий установили призматическое устройство «супер-возвышение +6°», позволившее увеличить дальность стрельбы, составляющую свыше девятнадцати километров.

Это 66,7-тонное орудие стреляло фугасным снарядом весом 385,6 кг, при этом вес метательного заряда нитроглициринопироксилинового бездымного пороха («Кордит МД») составлял 138,8 кг (четыре картуза по 34,7 кг). Полный метательный заряд разгонял снаряд до скорости 869 м/с у дульного среза, при этом начальная энергия снаряда составляла 15911 т/м. Вес полного бортового залпа «Нептуна» равнялся 3856 кг, против 3085 кг «Дредноута».

Поворотная часть каждой башни (вместе с орудиями) массой почти 357 тонн вращалась на катках по погону, закрепленному на цилиндрической основе, опиравшейся на настил второго дна.

Весь боезапас хранился в трюме, при этом пороховые (зарядные) погреба 12-дюймовых орудийных установок располагались выше снарядных. Для снарядных и пороховых погребов были предусмотрены системы охлаждения и вентиляции при повышении внутренней температуры и система затопления через кингстоны с гидроприводом в случае возникновения пожара в погребах.

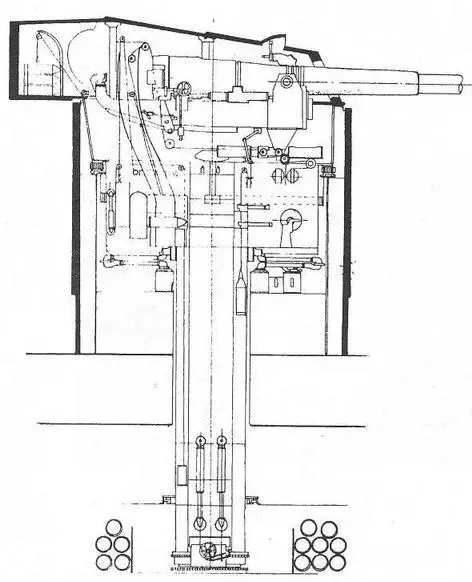

Продольный разрез башенной установки для двух 305-мм орудий Мк XI

На «Нептуне» подача боеприпасов к башенным орудиям осуществлялась (как и на «Дредноуте») в два этапа. Сначала снаряд из снарядного погреба транспортером доставлялся в нижнее погрузочное отделение, откуда подавался в карман заборника. Затем, двигаясь вверх при помощи подъемника по поданной трубе, снаряд попадал в нижнее погрузочное отделение для пороховых зарядов, где в заборник догружались четыре пороховых заряда. После этого двигаясь вверх и снаряд, и пороховые заряды попадали в рабочее перегрузочное отделение, находившееся непосредственно под столом башни, где комплектовался выстрел. Здесь комплект боеприпасов для производства одного выстрела перегружался в подаватель (лифт для подачи снарядов), который по специальным изогнутым направляющим поднимал боеприпасы в боевое отделение башни на линию заряжания. Механизм подачи являлся гидравлическим. Выстрел досылался в камору ствола цепным прибойником (гидравлическим досылателем) - первым шел снаряд, за ним пороховые заряды. После заряжания орудия затвор (поршневой, винтового типа) закрывался, подаватель разобщался с орудием и уходил вниз в рабочее перегрузочное отделение за новым выстрелом.

По штату мирного времени общий боекомплект состоял из 800 снарядов для всех десяти орудий главного калибра. На каждый ствол было назначено 80 снарядов: 20 стальных бронебойных с наконечником из мягкой стали (АРС) и 40 полубронебойных (SAP). И тот и другой тип снарядов в качестве взрывчатого вещества содержал черный порох. Остальные 20 снарядов являлись стальными фугасными (НЕ), снаряженные пикриновой кислотой (лиддитом). Взрыватели к бронебойному и полубронебойному снарядам были системы «Виккерс» ударного типа (на основе капсулы с гремучей ртутью и детонатором из пикриновой кислоты) с замедлителем. Взрыватели ко всем трем типам снарядов взводились в полете от вращения снаряда.

Во время военных действий общий боекомплект состоял из 1000 снарядов или по 100 снарядов на каждый ствол в той же пропорции. После Ютландского сражения (30 мая 1916 года) количество фугасных снарядов уменьшили до десяти. А остальной боекомплект делился поровну между бронебойными и полубронебойными снарядами.

Сектора обстрела орудийных башен были следующими: башня «А» - 280° (140° на каждый борт); башня «Р» - на левый борт 160° (по 80° в нос и корму от траверза центра башни), на правый борт при перекрестной стрельбе 60° (40° в нос и 20° в корму от траверза центра башни); башня «Q» - на правый борт 160° (по 80° в нос и корму от траверза центра башни), на левый борт при перекрестной стрельбе 60° (20° в нос и 40° в корму от траверза центра башни); башни «X» и «У» имели одинаковые сектора обстрела, равные 290° (по 145° на каждый борт).
