Николай Пахомов - Образцовые броненосцы Франции. Часть I. “Жорегибери”. 1891-1934 гг.

"Жорегибери" стал первым броненосцем, на котором наряду со стальной впервые была применена сталеникелевая броня Крёзо, получившая название "специальная сталь". Технология её изготовления не была ещё отработана - плиты получались неоднородными по качеству, так что не факт, какая защита оказалась в итоге надёжнее: экспериментальная или проверенная стальная, доставленная из Сэн-Шамон. Забегая вперёд отметим, что во время Дарданелльской операции в 1915 году "Жорегибери" продемонстрировал замечательную сопротивляемость попаданиям турецких снарядов.

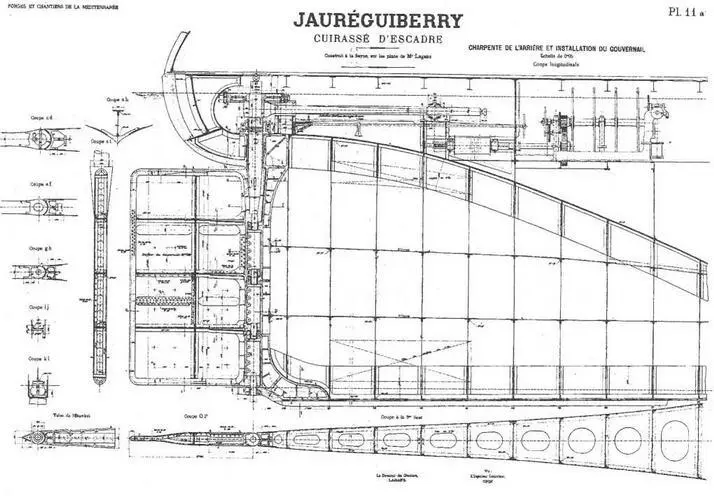

Броненосец "Жорегибери". 1893 г. (Продольный разрез корпуса, детали конструкции руля и план трюма в районе ахтерштевня)

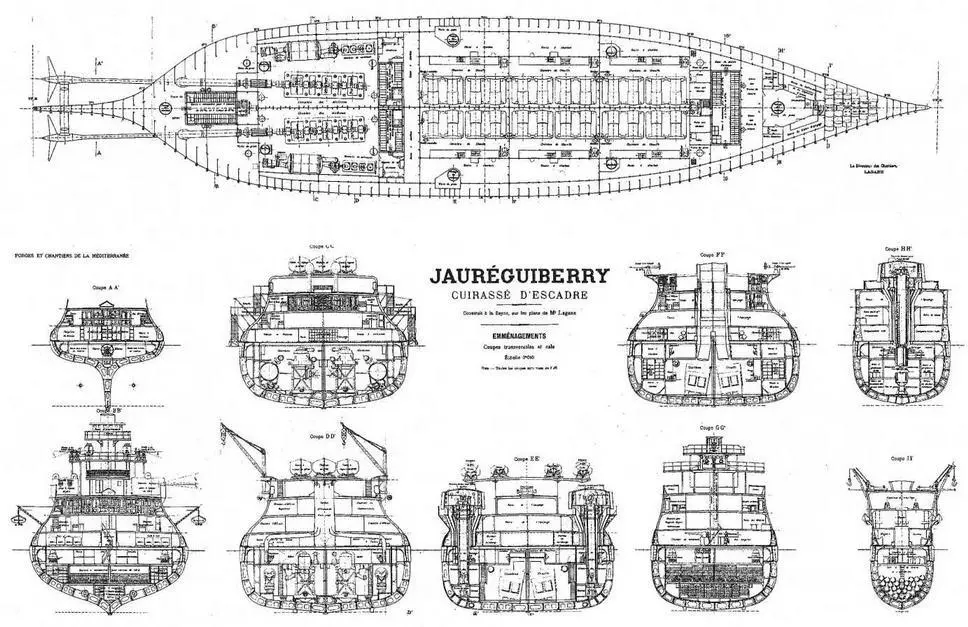

Броненосец "Жорегибери". 1893 г. (План трюма и поперечные сечения корпуса)

Его вертикальное бронирование было выполнено в соответствии с программой. По ватерлинии шёл полный пояс высотой два метра, причём на 0,5 м он возвышался над водой. Плиты уменьшающейся толщины укладывались на 300-мм тиковую подушку. В корме нижняя кромка пояса, подчиняясь общей кривизне борта, имела подъём, уменьшающий его общую высоту до 1,813 м. К носовой оконечности нижняя кромка понижалась до шпирона, составляя тем самым в месте прикрепления плит к форштевню общую высоту 3,676 м. Также полный верхний 100- мм пояс высотой на миделе 1,2 м к носу, напротив, повышался, так что он защищал форштевень по вертикали на 2,382 м.

Что же касается горизонтального бронирования, то 70-мм броневая палуба на двойной настилке суммарной толщиной 20 мм присутствовала в конструкции корабля. Она была изготовлена из экстрамягкой стали Обществом Шатийон э Комёнтри, которое располагало заводом в городе Сэн-Жак, почему в документах того времени палубная броня зачастую именовалась "металл Сэн- Жак". Палуба шла по верхнему краю главного пояса. Но дело в том, что Лагань не сумел создать машины, одновременно и мощные, и компактные настолько, чтобы они могли поместиться, не только под броневой, но и под идущей ниже противоосколочной палубой,как того требовала программа. Отсутствие второй палубы над машинами, к счастью, не сказалось на судьбе броненосца.

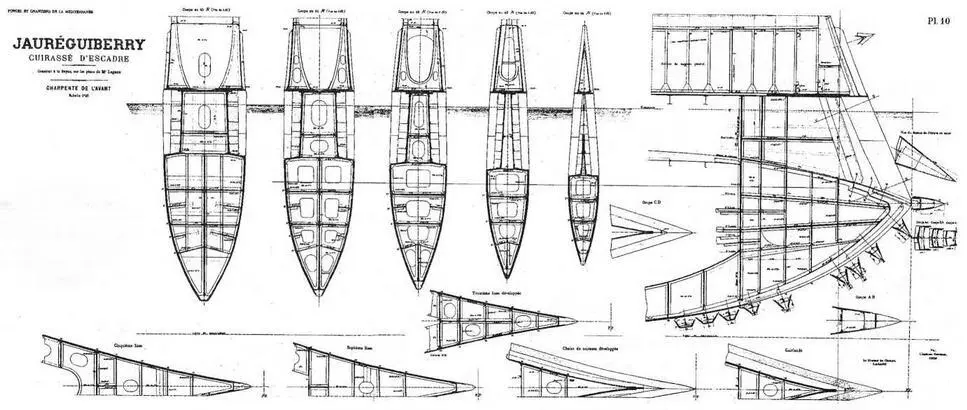

Броненосец "Жорегибери". 1893 г. (Продольный разрез, поперечные сечения и детали конструкции корпуса в районе форштевня)

Общий вес бронирования составил 3970 т или 33,6% от водоизмещения.

Толщина броневого пояса (по верхней/нижней кромке) равнялась: в носу 300/ 250 мм, на миделе 450/250 мм, в корме 300/ 150 мм. Броня на коффердаме имела высоту 1,2 м. толщину 100 мм. Броневая палуба имела толщину 70 мм, и располагалась на двойной настилке (по 10 мм).

305-мм башни защищались плитами: вращающаяся часть высотой 2,57 м, толщиной 370 мм, неподвижная часть высотой 7,775 м, толщиной 280-370 мм 274-мм башни защищались плитами: вращающаяся часть высотой 2,61 м толщиной 370 мм, неподвижная часть высотой 4,775 м, толщиной 280-370 мм. 138-мм башни защищались плитами: вращающаяся часть высотой 2,2 м толщиной 100 мм. неподвижная часть высотой 7 м, толщиной 80-120 мм.

Боевая рубка защищались плитами высотой 1,48 м, толщиной 250 мм, и имела крышу в три слоя (по 13 мм) листовой мягкой стали.

Вооружение. Два 305-мм орудия модели 1887 располагались в носовой и кормовой башнях, имели сектор огня 250° (125°+125°), вертикальное наведение + 10° -5°. Подача снаряда и двух полузарядов при помощи цепей Галля могла осуществляться как посредством электричества, так и вручную. Заряжание происходило при угле снижения 3° и любом угле поворота башни. Невысокая первоначальная скорострельность, выстрел за 5 минут, объяснялась задымлением башен после выстрела, после оборудования устройством Марбёк, скорость стрельбы повысилась до выстрела в 2 минуты. Досылание снарядов и зарядов было ручное.

Модель 1887 по многим параметрам опережала артиллерию того времени. Она стояла на вооружении "Жорегибери", "Карно" и "Шарль Мартэль". Кстати, а почему собственно "модель 1887" года, ведь первое упоминание об этом орудии состоялось только 12 июня 1890 г.? На эту загадку до сих пор нет документального ответа, хотя вся построечная переписка именует 30-см орудие моделью 1887. По программе планировалось 34-см орудие модели 1887, а поставили 30-см орудие. Невольно напрашивается предположение, что "четвёрку" заменили на "нолик" чисто автоматически.
