Николай Пахомов - Образцовые броненосцы Франции. Часть I. “Жорегибери”. 1891-1934 гг.

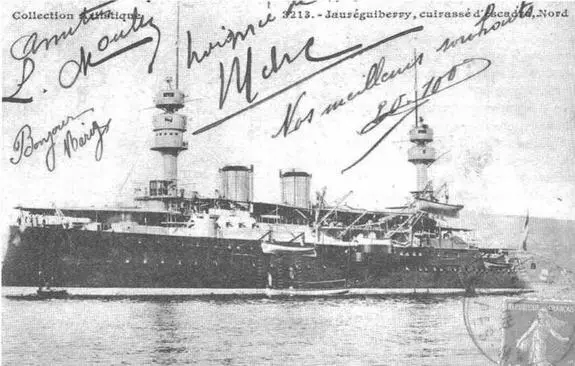

Броненосец "Жорегибери " после вступления в строй

Кажется трудным установить безусловное правило, сравнивая результаты залповой стрельбы, с одной стороны, и чередующимися выстрелами, с другой, что будет возможно увидеть на борту, какой из этих двух методов стрельбы даст наилучшую пользу для двухорудийных башен. Можем даже задаться вопросом, при стрельбе только одного из двух орудий не подвергается ли снаряд отклонению в связи с вращением башни, которое она получает вокруг своей оси. Система двухорудийных башен была принята, главным образом, по причинам экономии веса на некотором числе кораблей, строящихся в настоящее время, но она не будет безразлично пользоваться обоими методами стрельбы, которые будут сделаны на "Жорегибери", чтобы дать себе отчет в результатах, которые они дадут по быстроте и точности стрельбы...".

В результате изменений в котлах, в январе 1897 года предпринимается новая серия испытаний. После уже упомянутого предварительного испытания свободным курсом официальные испытания выполнялись 26 января, 2 и 11 февраля. Окончательное вооружение произошло 16 февраля. 24 марта отметим испытание хорошего функционирования после осмотра и повторной сборки машин. 30 марта на рейде Винет состоялось испытание пуска торпед из подводных аппаратов. Во время пуска на ходу в 9 узлов шестой торпеды при выходе её из трубы правого борта взорвался резервуар сжатого воздуха, причинивший, к счастью, только незначительное повреждение.

Наконец, 28 апреля в Сален д’Иер провели испытания на поворотливость при различных скоростях. Все эти испытания увенчаются успехом и позволят приёмной комиссии, возглавляемой адмиралом Шатоминуа (Chateauminois), предоставить новый броненосец в распоряжение вице-адмирала Кавёлье дё Кювёрвий (Cavelier de Cuverville), командовавшего Эскадрой Средиземного моря с борта броненосца "Брэнюс".

Публикуемые чертежи, хранящиеся ныне в архиве Главного Представительства по вооружению в Шатёльро, дают полное представление о конструкции броненосца и его внутреннем расположении. Поэтому при его описании мы обратим внимание лишь на некоторые моменты.

Внутреннее расположение. "Жорегибери", как все предыдущие и последующие корабли, имел двойную шпацию. Корпус ниже броневой палубы набирался из 89 основных шпангоутов по поперечной системе. Эти шпангоуты имели нумерацию от 44 носового до 46 кормового. Вопреки традиции, миделевого основного шпангоута №0 как такового не было, он подразумевался посередине между шпангоутами №1 кормовой и № 1 носовой. Теоретическая шпация составляла 1,2 м, практическая же в силу требовавшейся максимальной компактности машинного отделения и дополнительных подкреплений шпирона была различной: от 700-900 в районе форштевня (шпангоуты 40-44 носовые) до 1251 на остальном протяжении. В машинных отделениях, занимавших протяжённость 14,375 м, шпация была переменная.

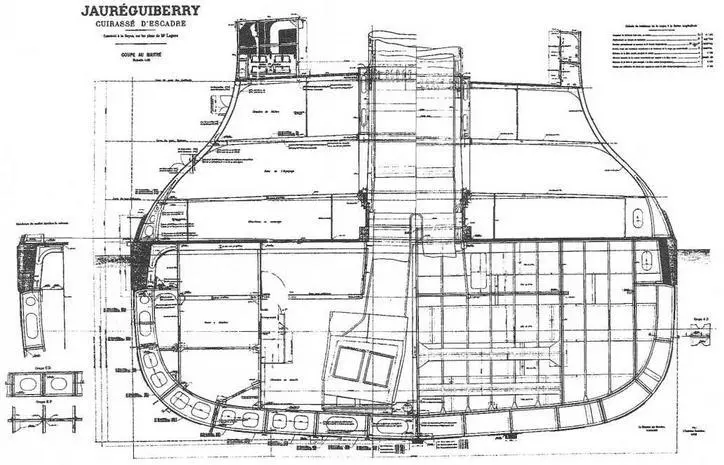

Броненосец "Жорегибери". 1893 г. (Конструктивный чертеж мидель шпангоута и детали конструкции корпуса)

Выше броневой палубы насчитывалось 139 верхних шпангоутов, поставленных с постоянной шпацией 750 мм. У них была своя нумерация: от № 68 носового до 71 кормового, включая нулевой, но к нижним они не имели никакой геометрической привязки. Однако спустимся ещё раз под броневую палубу. Непотопляемость корабля обеспечивалась двойным дном с высотой междудонного пространства 0,9 м и тринадцатью водонепроницаемыми переборками, которые делили броненосец на ! 4 главных отсеков. В первом отсеке (от кормы до шпангоута 40 кормовой) находится румпельное отделение. Во втором отсеке (шпангоуты 40-35 кормовые) кормовой снарядный погреб, третий отсек (шпангоуты 35-29 кормовые) был занят под гидравлическую опору 305-мм кормовой башни и её зарядное отделение, где хранятся 165 полузарядов. Четвёртый отсек (29-24 кормовые) это патронный погреб для кормовой ! 38,6-мм артиллерии. Отсеки пятый (шпангоуты 24-17 кормовые) и шестой (!7-1 1 кормовые) делились не поперёк, а вдоль, по диаметральной плоскости. В каждом отделении помещалась паровая машина.

Следующие три отсека занимали котельные отделения, они также разделялись водонепроницаемой переборкой по диаметральной плоскости. Между переборками на шпангоутах 7 кормовой и 3 носовой находилось заднее котельное отделение, между шпангоутами 3 и 12 носовые - среднее и между 12 и 21 носовые переднее котельное отделения. Диаметральная переборка разграничивала отделения левого и правого борта. В следующем отсеке, одиннадцатом, (21-26 носовые) располагается патронный погреб для 138,6-мм носовой артиллерии. В двенадцатом - снарядный и зарядный погреб носового 305-мм орудия (шпангоуты 26-34 носовые). Далее к носу шёл винный погреб (34-40 носовые). Таранное отделение оставалось пустым, в него не было доступа.
